Instrukcja serwisowa monitora Dell U2724DE
Oficjalna instrukcja serwisowa dla monitora Dell U2724DE. Zawiera szczegółowe procedury demontażu i montażu, schematy połączeń, listę części oraz przewodnik rozwiązywania problemów technicznych.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Jest to oficjalna instrukcja serwisowa dla monitora Dell U2724DE, przeznaczona dla regionu EMEA. Zawiera procedury demontażu, montażu oraz rozwiązywania problemów technicznych. str. 1, 2
Najważniejsze czynności
- Demontaż monitora str. 9, 10, 11
- Uruchomienie autotestu str. 16
- Uruchomienie diagnostyki wbudowanej str. 17
Problemy i rozwiązania
Brak obrazu
Sprawdź kable, źródło sygnału, wykonaj autotest i diagnostykę wbudowaną.
str. 18, 20Pokaż 2 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Reset do ustawień fabrycznych str. 18, 19
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcje bezpieczeństwa str. 2
- Schemat budowy (Exploded view) str. 3
- Schemat połączeń str. 4
- Procedury demontażu i montażu str. 9, 10, 11, 12
- Rozwiązywanie problemów str. 16, 17, 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja serwisowa jest przeznaczona wyłącznie dla regionu EMEA. Uwaga: Jakikolwiek demontaż monitora przez użytkownika może skutkować utratą gwarancji producenta. Przed przystąpieniem do prac serwisowych należy zapoznać się z uwagami dotyczącymi bezpieczeństwa, w tym z wymogami dotyczącymi lutowania bezołowiowego (temperatura topnienia 220°C) oraz używania odpowiednich narzędzi.
Budowa i części

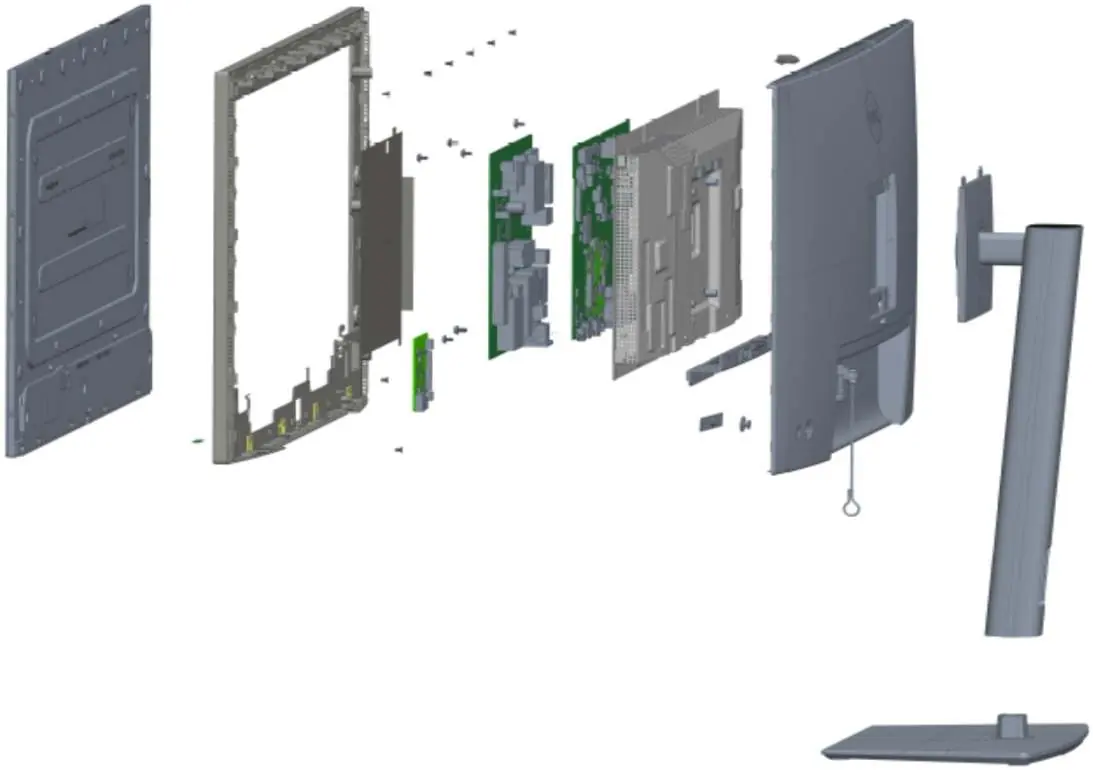

Instrukcja zawiera szczegółowy schemat rozstrzelony (exploded view) monitora, który ułatwia identyfikację części, takich jak panel, płyta zasilająca, płyta interfejsu, joystick oraz czujnik światła. Każda część posiada przypisany numer elementu oraz informację o ilości.
Schemat połączeń
Dokumentacja zawiera schemat połączeń wewnętrznych (Wiring Connectivity Diagram), który ilustruje sposób podłączenia płyty interfejsu z płytą zasilania, panelem, płytą USB, joystickiem oraz czujnikiem światła.
Procedury demontażu i montażu
Instrukcja opisuje proces serwisowy w 20 krokach (S1-S20), obejmujący:
- Demontaż podstawy monitora.
- Zdejmowanie tylnej obudowy i ramki środkowej.
- Odłączanie płyt głównych (interfejsu, zasilania, USB, TBT).
- Wymianę poszczególnych komponentów.
- Ponowny montaż urządzenia z zachowaniem odpowiednich momentów dokręcania śrub (podanych w kgf*cm).
Rozwiązywanie problemów
W przypadku awarii monitora, instrukcja zaleca:
- Autotest: Pozwala sprawdzić, czy monitor działa poprawnie, niezależnie od komputera.
- Wbudowana diagnostyka: Narzędzie w menu OSD (Others -> Self-Diagnostics) do wykrywania defektów ekranu.
- Tabela rozwiązań: Szczegółowe zestawienie typowych problemów (brak obrazu, problemy z ładowaniem przez Thunderbolt 4, problemy z portem Ethernet, anomalie czujnika światła) wraz z sugerowanymi rozwiązaniami.
Informacje o producencie
Dell Inc.
Praktyczna pomoc
Typowe problemy
Brak obrazu / Dioda zasilania wyłączona
Sprawdź połączenie kabla wideo, upewnij się, że gniazdko elektryczne działa, sprawdź przycisk zasilania i wybrane źródło sygnału.
Problemy z ładowaniem przez Thunderbolt 4
Sprawdź, czy urządzenie obsługuje profile ładowania 5V/9V/15V/20V, upewnij się, że notebook nie wymaga więcej niż 90W mocy i używaj oryginalnego kabla.

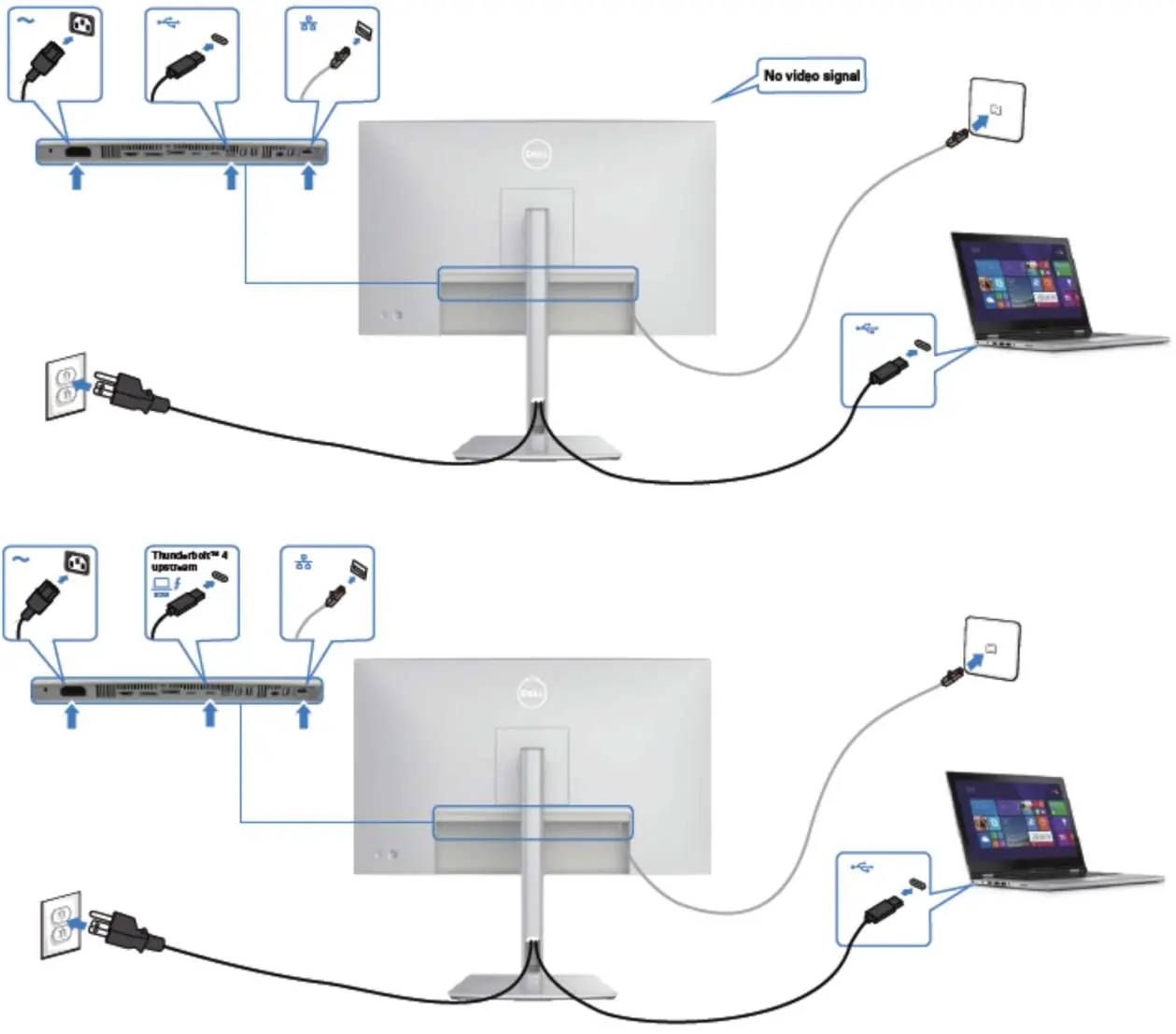

Port Ethernet (RJ45) nie działa
Zmień ustawienie oszczędzania energii kontrolera LAN z 'Enable' na 'Disable' w systemie Windows.
Anomalia czujnika światła otoczenia
Upewnij się, że obszar czujnika nie jest zasłonięty (np. przez kamerę internetową) i wyczyść go z kurzu.
Przed użyciem
- Sprawdź, czy monitor jest włączony.

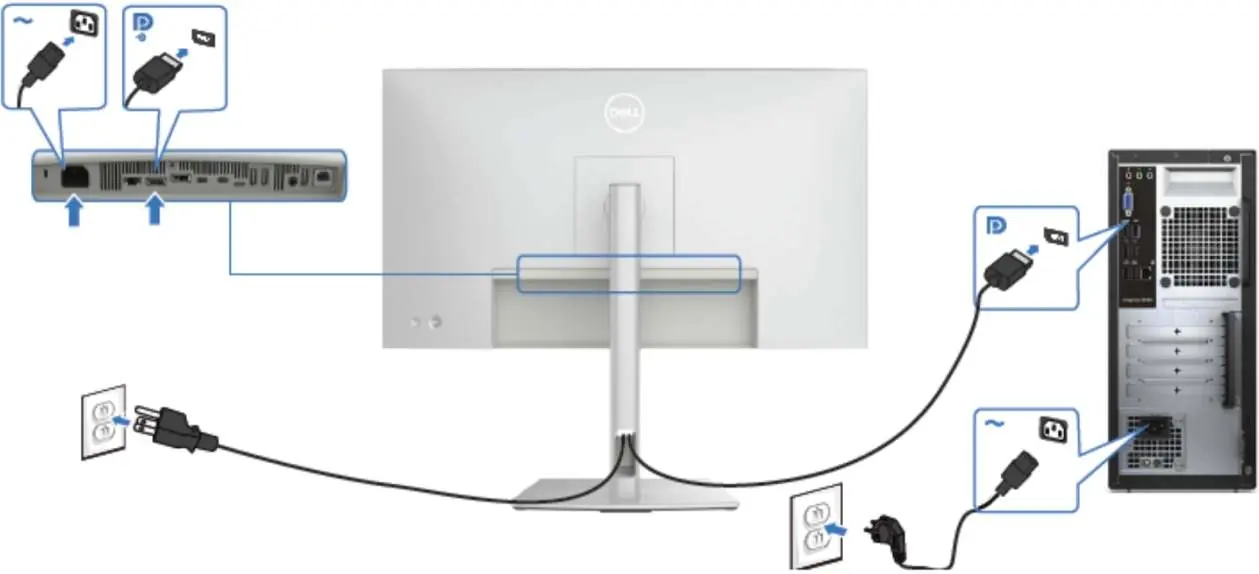

- Upewnij się, że kable wideo są poprawnie podłączone.
- Sprawdź, czy wybrano właściwe źródło sygnału w menu OSD.
- Upewnij się, że komputer nie jest w trybie oszczędzania energii.
- W przypadku problemów z obrazem, wykonaj autotest monitora.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moment dokręcania śrub
- Wartości podane w kgf*cm (np. 11±1kgfxcm) są kluczowe dla bezpieczeństwa i trwałości obudowy podczas montażu.
- Temperatura lutowania
- Wymagane użycie lutu bezołowiowego o temperaturze topnienia 220°C.
Ilustracje i schematy
- Schemat rozstrzelony (Exploded view) pokazuje kolejność demontażu obudowy i płyt głównych.
- Schemat połączeń (Wiring diagram) wskazuje ścieżki sygnałowe między płytą interfejsu a pozostałymi modułami.
Zgodność modelu
- Niektóre karty graficzne DP 1.1a mogą nie obsługiwać monitorów DP 1.4.
- Thunderbolt 4 wymaga urządzenia obsługującego tryb DP alternate mode.

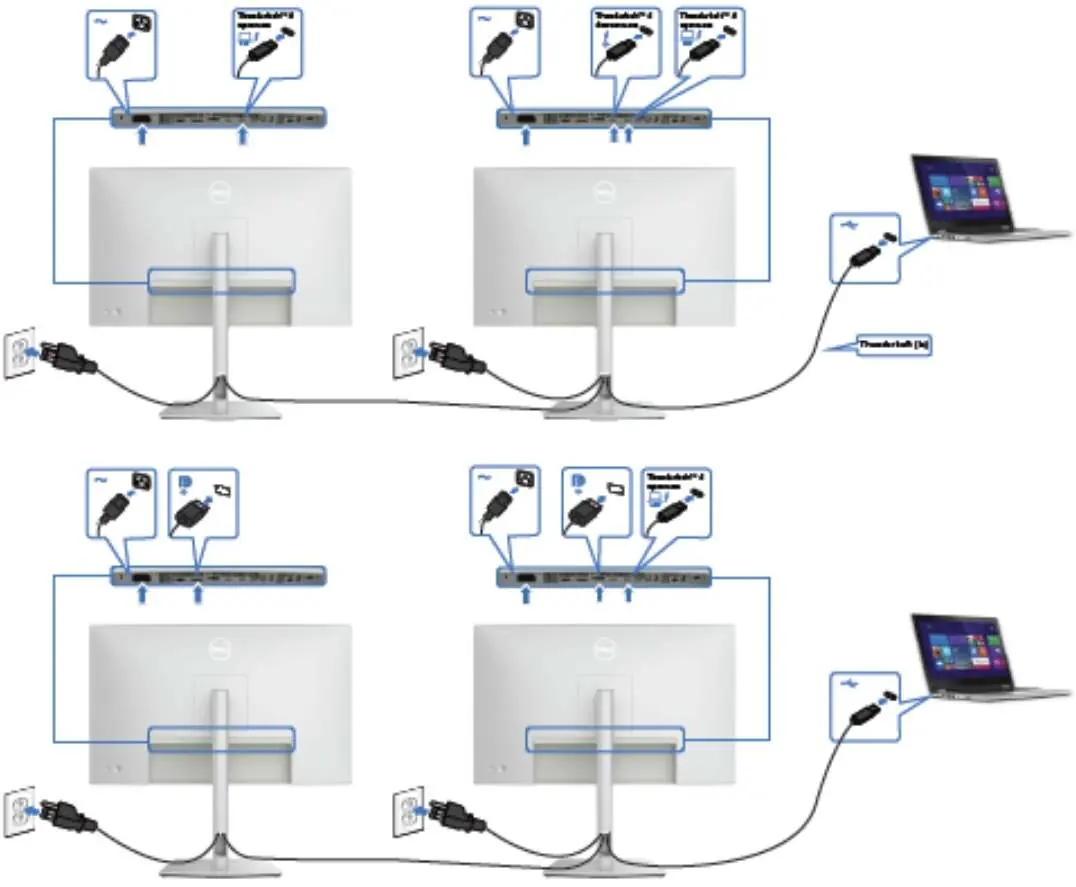

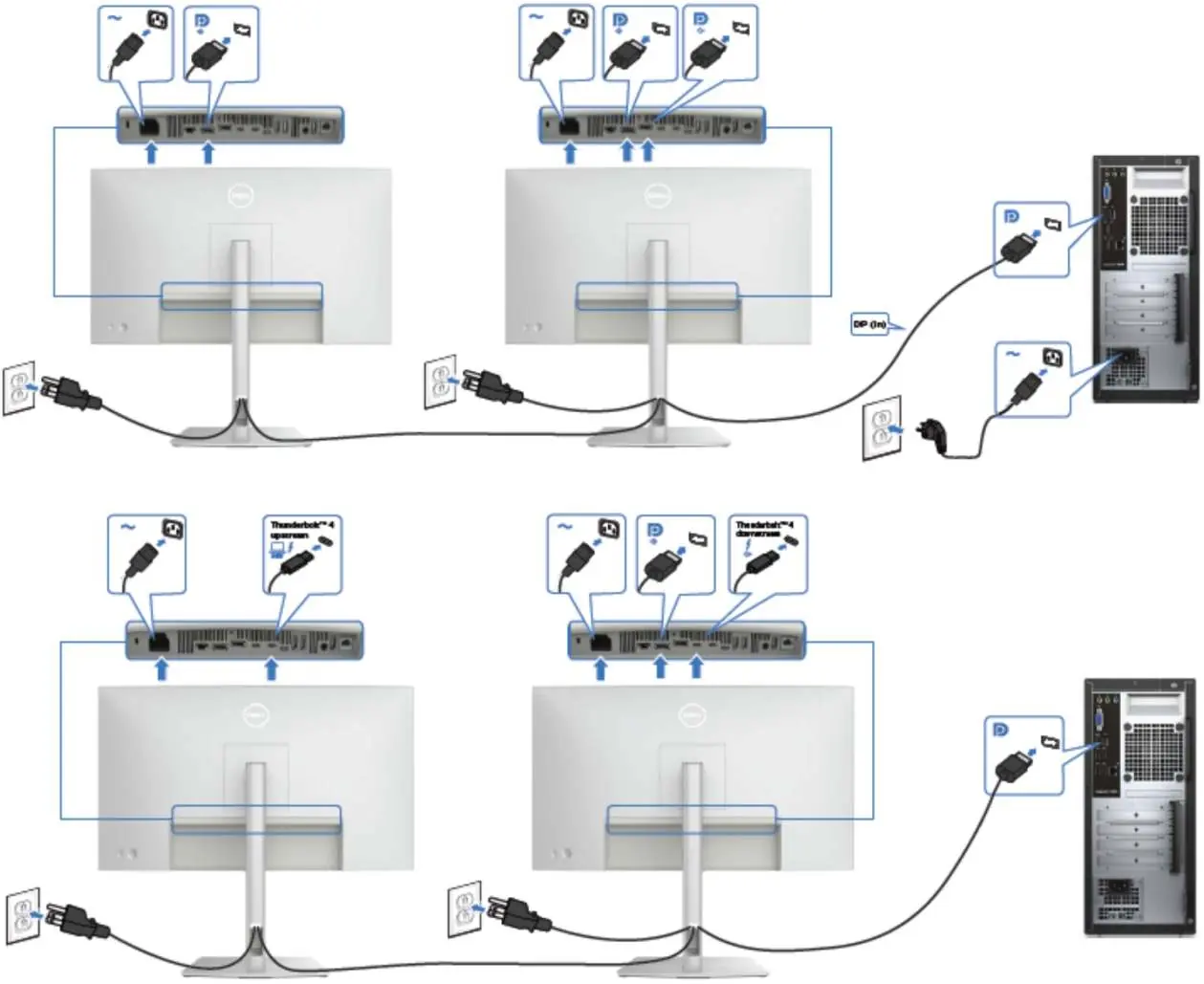

- Funkcja MST (Multi-Stream Transport) wymaga użycia oryginalnego kabla Thunderbolt 4.
