Instrukcja demontażu monitora DELL U2424HEB

Szczegółowa instrukcja demontażu monitora DELL U2424HEB. Dowiedz się, jak bezpiecznie rozebrać urządzenie, jakie narzędzia są wymagane oraz jakie są momenty dokręcania śrub.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera procedury demontażu monitora DELL U2424HEB w celu utylizacji lub naprawy, w tym listę narzędzi i momenty dokręcania śrub. str. 1, 7

Najważniejsze czynności

  • Demontaż podstawy str. 1
  • Demontaż obudowy tylnej str. 1
  • Demontaż kondensatorów str. 5, 6

Problemy i rozwiązania

Uszkodzenie złącza USB BD FFC

Naciśnij blokadę złącza przed wyciągnięciem przewodu z płytki I/F BD.

str. 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Moment dokręcania (pokrywa tylna) 8-9 Kgf Wartość momentu dla śrub pokrywy str. 1
Moment dokręcania (CTRL BD) 1.6-1.8 Kgf Wartość momentu dla śrub CTRL BD str. 1
Moment dokręcania (USB BD / Middle Frame) 4-5 Kgf Wartość momentu dla śrub USB BD / Middle Frame str. 2, 3
Moment dokręcania (I/F BD, SPS BD, LED Driver BD) 8-9 Kgf Wartość momentu dla śrub PCBA str. 4

Gdzie szukać w PDF

  • Procedury demontażu str. 1, 2, 3, 4
  • Demontaż kondensatorów str. 5, 6
  • Informacje o materiałach str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej
Demontaż podstawy monitora Strona 1 Demontaż złącza USB BD FFC Strona 2 Dodatkowe zdjęcie montażowe ze strony 3 Strona 3 Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Nacinanie kleju kondensatora Strona 5 Wylutowywanie kondensatora Strona 6

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera szczegółowe procedury demontażu monitora DELL U2424HEB. Instrukcja jest przeznaczona dla wykwalifikowanego personelu serwisowego i zawiera wytyczne dotyczące bezpiecznego rozbierania urządzenia w celu utylizacji lub naprawy. Należy przestrzegać kolejności demontażu oraz używać odpowiednich narzędzi.

Wymagane narzędzia

  • Śrubokręt krzyżakowy (Philips-head)
  • Nóż (Penknife)
  • Skrobak (Bar scraper)

Procedura demontażu

Demontaż podstawy monitora
Demontaż podstawy monitora

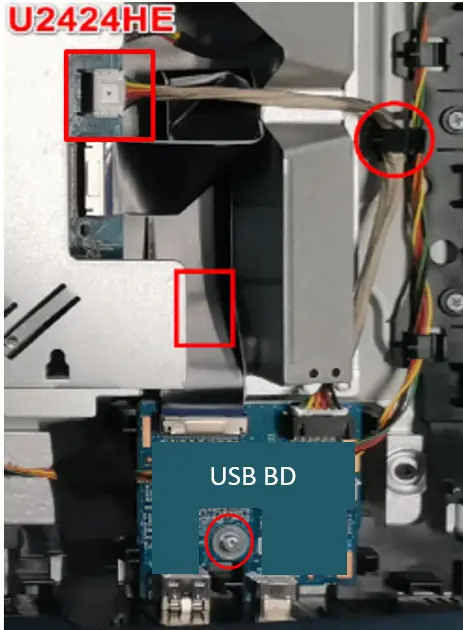

Demontaż złącza USB BD FFC
Demontaż złącza USB BD FFC
Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4

Przygotowanie

Przed przystąpieniem do prac należy wyłączyć zasilanie. Monitor należy umieścić na miękkiej szmatce lub podkładce, aby uniknąć zarysowań matrycy.

Demontaż obudowy i podzespołów

  1. Demontaż podstawy: Naciśnij przycisk zwalniający podstawę i zdejmij ją z monitora.
  2. Demontaż obudowy tylnej: Odkręć 4 śruby. Użyj rąk lub skrobaka, aby oddzielić obudowę. Uwaga: Zachowaj kolejność demontażu: góra -> boki -> dół. Moment dokręcania śrub: 8-9 Kgf.
  3. Demontaż płytki CTRL BD: Odłącz przewody FFC, odklej taśmę i odkręć 3 śruby. Moment dokręcania: 1.6-1.8 Kgf.
  4. Demontaż płytki USB BD: Zachowaj szczególną ostrożność przy złączu USB BD FFC – naciśnij blokadę przed wyciągnięciem, aby uniknąć uszkodzenia. Moment dokręcania śrub: 4-5 Kgf.
  5. Demontaż ramki środkowej: Odkręć 11 śrub (czerwone oznaczenia) oraz 4 śruby na dole (niebieskie oznaczenia). Moment dokręcania: 4-5 Kgf.
  6. Demontaż płyt głównych: Odkręć 10 śrub PCBA, aby zdemontować płytki I/F BD, SPS BD i LED Driver BD. Moment dokręcania: 8-9 Kgf.

Demontaż kondensatorów

W przypadku konieczności usunięcia kondensatorów elektrolitycznych:

Nacinanie kleju kondensatora
Nacinanie kleju kondensatora
Wylutowywanie kondensatora
Wylutowywanie kondensatora
  • Naciąć klej między kondensatorem a płytką PCB za pomocą noża.
  • Uważać, aby nie uszkodzić kondensatora ani ścieżek PCB.
  • Wylutować nóżki kondensatora za pomocą lutownicy i odsysacza cyny.
  • Delikatnie podważyć i wyjąć kondensator.

Informacje o materiałach i utylizacji

Produkt zawiera płytki drukowane o powierzchni większej niż 10 cm², wyświetlacz LCD większy niż 100 cm², zewnętrzne kable elektryczne oraz kondensatory elektrolityczne. Komponenty te powinny być utylizowane zgodnie z dyrektywą WEEE (Art. 4 dyrektywy Rady UE 75/442/EEC).

Informacje o producencie

Dell Inc.

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Uszkodzenie złącza USB BD FFC podczas demontażu

Należy nacisnąć blokadę złącza przed wyciągnięciem przewodu z płytki I/F BD.

Trudności z oddzieleniem obudowy tylnej

Upewnij się, że wszystkie 4 śruby zostały odkręcone i zachowaj kolejność demontażu: góra, boki, dół.

Przed użyciem

  • Wyłącz zasilanie monitora
  • Przygotuj miękką szmatkę lub podkładkę pod matrycę
  • Przygotuj śrubokręt krzyżakowy, nóż i skrobak
  • Zorganizuj miejsce na śruby (różne momenty dokręcania)
Pokaż więcej Pokaż mniej

Parametry w praktyce

Moment dokręcania (pokrywa tylna)
8-9 Kgf
Moment dokręcania (CTRL BD)
1.6-1.8 Kgf
Moment dokręcania (USB BD / Middle Frame)
4-5 Kgf
Moment dokręcania (I/F BD, SPS BD, LED Driver BD)
8-9 Kgf

Ilustracje i schematy

  • Kolejność demontażu obudowy: góra -> boki -> dół
  • Procedura usuwania kondensatorów wymaga nacięcia kleju nożem przed wylutowaniem

Zgodność modelu

  • Instrukcja dotyczy modelu DELL U2424HEB
