Instrukcja obsługi monitora LCD Philips 227E7QDSB
Szybki przewodnik po monitorze LCD Philips 227E7QDSB. Poznaj kluczowe funkcje, takie jak technologia AH-IPS, MHL, SmartContrast oraz specyfikację techniczną urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Philips 227E7QDSB to 21,5-calowy monitor Full HD z matrycą AH-IPS, obsługujący technologię MHL do podłączania urządzeń mobilnych oraz funkcje poprawy obrazu takie jak SmartContrast i Flicker-free. str. 1, 2
Najważniejsze czynności
- Nawigacja po menu OSD str. 2
- Podłączanie urządzenia MHL str. 2
Problemy i rozwiązania
Urządzenie MHL nie łączy się
Sprawdź FAQ urządzenia MHL lub skontaktuj się z producentem urządzenia. Może być wymagany dedykowany kabel.
str. 3Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1920 x 1080 @ 60Hz | Optymalna rozdzielczość ekranu | str. 3 |
| Pobór mocy (włączony) | 17.04 W | Typowy pobór mocy w trybie pracy | str. 3 |
| Wymiary z podstawą | 499 x 398 x 213 mm | Wymiary fizyczne monitora z podstawą | str. 3 |
| Waga z podstawą | 2.96 kg | Waga urządzenia z podstawą | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa i funkcje str. 1
- Szczegółowe funkcje i technologie str. 2
- Specyfikacja techniczna str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

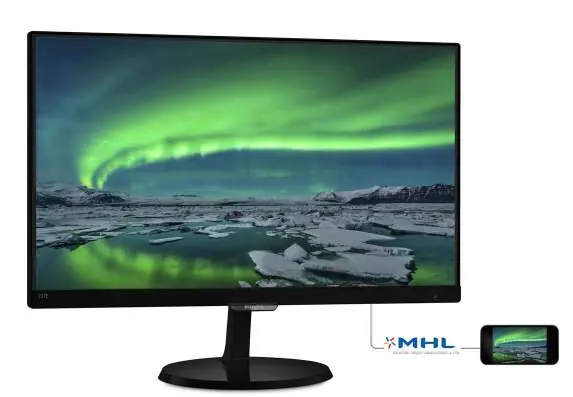

Monitor Philips 227E7QDSB to 21,5-calowy wyświetlacz LCD z matrycą AH-IPS, oferujący rozdzielczość Full HD (1920 x 1080). Urządzenie zostało zaprojektowane z myślą o wysokiej jakości obrazu, komforcie użytkowania oraz energooszczędności. Monitor wspiera technologię MHL, umożliwiającą bezpośrednie podłączenie urządzeń mobilnych.
Funkcje wyświetlania
- Technologia AH-IPS: Zapewnia szerokie kąty widzenia (178/178 stopni) oraz wierne odwzorowanie kolorów, co czyni monitor idealnym do zdjęć, filmów i pracy profesjonalnej.
- SmartContrast: Automatycznie analizuje wyświetlane treści i dostosowuje kolory oraz intensywność podświetlenia, poprawiając kontrast w ciemnych scenach.
- SmartImage Lite: Technologia analizująca zawartość ekranu i dynamicznie poprawiająca kontrast, nasycenie kolorów oraz ostrość obrazu w czasie rzeczywistym.
- Flicker-free: Rozwiązanie redukujące migotanie ekranu, co zmniejsza zmęczenie oczu podczas długotrwałej pracy.
- UltraNarrow Border: Bardzo wąskie ramki minimalizują rozpraszanie uwagi i pozwalają na wygodne łączenie wielu monitorów.
Łączność i obsługa
Monitor wyposażony jest w złącza VGA, DVI-D oraz MHL-HDMI. Technologia MHL (Mobile High Definition Link) pozwala na podłączenie kompatybilnych smartfonów lub tabletów, umożliwiając wyświetlanie treści mobilnych na dużym ekranie przy jednoczesnym ładowaniu urządzenia. Do nawigacji po menu ekranowym (OSD) służy przycisk EasySelect Menu Toggle Key, umieszczony w dyskretnym miejscu.
Dane techniczne
- Rozdzielczość: 1920 x 1080 przy 60 Hz.
- Typ panelu: AH-IPS LCD.
- Pobór mocy: 17,04 W (typowe).
- Wymiary (z podstawą): 499 x 398 x 213 mm.
- Waga (z podstawą): 2,96 kg.
- Montaż: Zgodność ze standardem VESA 100x100 mm.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Problemy z połączeniem MHL
Sprawdź FAQ urządzenia MHL lub skontaktuj się z producentem urządzenia. Upewnij się, że używasz certyfikowanego kabla MHL.
Zmęczenie oczu
Monitor posiada technologię Flicker-free, która redukuje migotanie. Upewnij się, że jest ona aktywna w ustawieniach.
Przed użyciem
- Sprawdź, czy posiadasz odpowiednie kable (VGA, DVI lub MHL-HDMI).
- Upewnij się, że zasilanie jest podłączone do zewnętrznego zasilacza.
- Sprawdź kompatybilność urządzenia mobilnego z technologią MHL przed próbą połączenia.
- Upewnij się, że monitor jest ustawiony na stabilnej powierzchni lub zamontowany zgodnie ze standardem VESA.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- VESA 100x100mm
- Standard montażu ściennego lub na uchwycie biurkowym.
Ilustracje i schematy
- Przycisk EasySelect Menu Toggle Key znajduje się z tyłu monitora i służy do nawigacji po menu OSD.
- Złącza znajdują się z tyłu obudowy: VGA, DVI-D oraz MHL-HDMI.
Zgodność modelu
- Wymagane jest opcjonalne urządzenie mobilne z certyfikatem MHL oraz odpowiedni kabel MHL (brak w zestawie).
- Monitor jest kompatybilny z systemami Windows 8.1, 8, 7 oraz Mac OS X.
