Niniejszy dokument jest szybkim przewodnikiem instalacji wyświetlacza LED Philips serii L (modele 22BDL72xxL oraz 22BDL74xxL). Instrukcja obejmuje proces rozpakowania, mechanicznego łączenia szafek, okablowania oraz montażu modułów LED.
Rozpakowanie i przygotowanie
Przed przystąpieniem do instalacji należy:
- Sprawdzić stan modułów natychmiast po rozpakowaniu. W przypadku uszkodzeń należy skontaktować się z serwisem.
- Używać nożyczek do rozcięcia opakowania próżniowego, zachowując szczególną ostrożność, aby nie uszkodzić modułu.
- Stosować rękawice antystatyczne podczas obsługi szafek.
- Uwaga: Nie stawiać wyświetlacza pionowo na podłodze, ponieważ może się przewrócić i ulec uszkodzeniu (uszkodzenia mechaniczne nie są objęte gwarancją).
Łączenie szafek
Przed montażem należy określić liczbę wyświetlaczy i układ ściany wideo. Szafki łączy się ze sobą za pomocą dedykowanych akcesoriów montażowych. Do dokręcenia elementów wymagany jest klucz imbusowy (T style inner hexagon wrench, size 7).
Podłączanie zasilania i danych
Połączenia wykonuje się w układzie łańcuchowym (daisy chain):
- Zasilanie: Łączone szeregowo między szafkami za pomocą kabli zasilających.
- Dane: Łączone za pomocą kabli LAN (RJ45, CAT-5) między szafkami oraz do kontrolera LED.
- Ważne: Wtyczkę zasilania należy podłączyć do gniazdka elektrycznego dopiero po poprawnym okablowaniu wszystkich elementów.

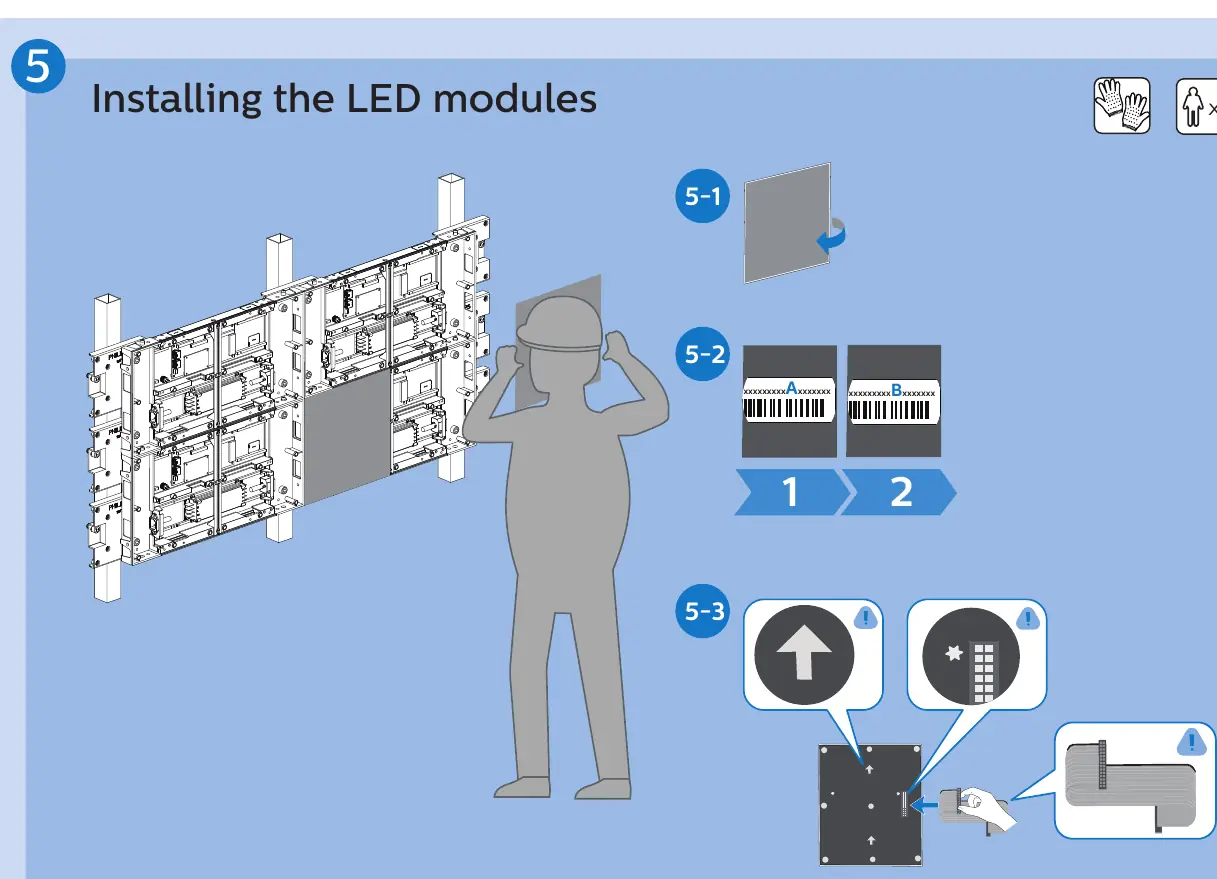

Instalacja modułów LED
Po zamontowaniu szafek i podłączeniu kabli, należy zainstalować moduły LED na szafkach. Proces polega na precyzyjnym umieszczeniu modułów w odpowiednich slotach zgodnie z oznaczeniami na szafce.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Uszkodzenie modułu po rozpakowaniu
Sprawdź stan modułów natychmiast po rozpakowaniu. W przypadku uszkodzeń skontaktuj się z lokalnym centrum serwisowym.
Ryzyko przewrócenia wyświetlacza
Nie stawiaj wyświetlacza pionowo na podłodze. Może to doprowadzić do upadku i uszkodzeń, które nie są objęte gwarancją.
Przed użyciem
- Przygotuj rękawice antystatyczne.
- Przygotuj nożyczki do rozcięcia opakowania próżniowego.
- Upewnij się, że masz odpowiednią liczbę wyświetlaczy do planowanej ściany wideo.
- Przygotuj klucz imbusowy (T style inner hexagon wrench, size 7).
- Upewnij się, że posiadasz kable LAN (RJ45, CAT-5) oraz kable zasilające do połączeń łańcuchowych.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

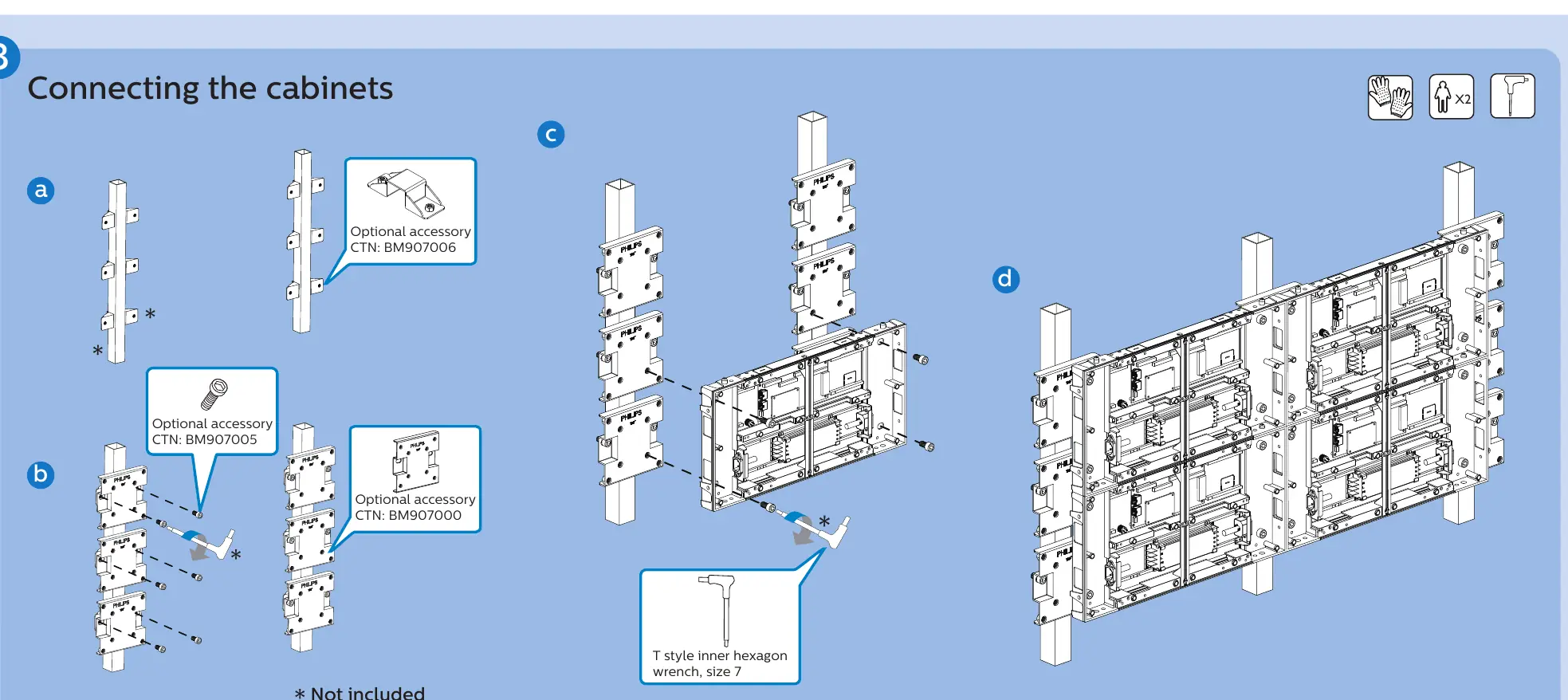

- Schemat łączenia szafek pokazuje użycie akcesoriów montażowych i klucza imbusowego.

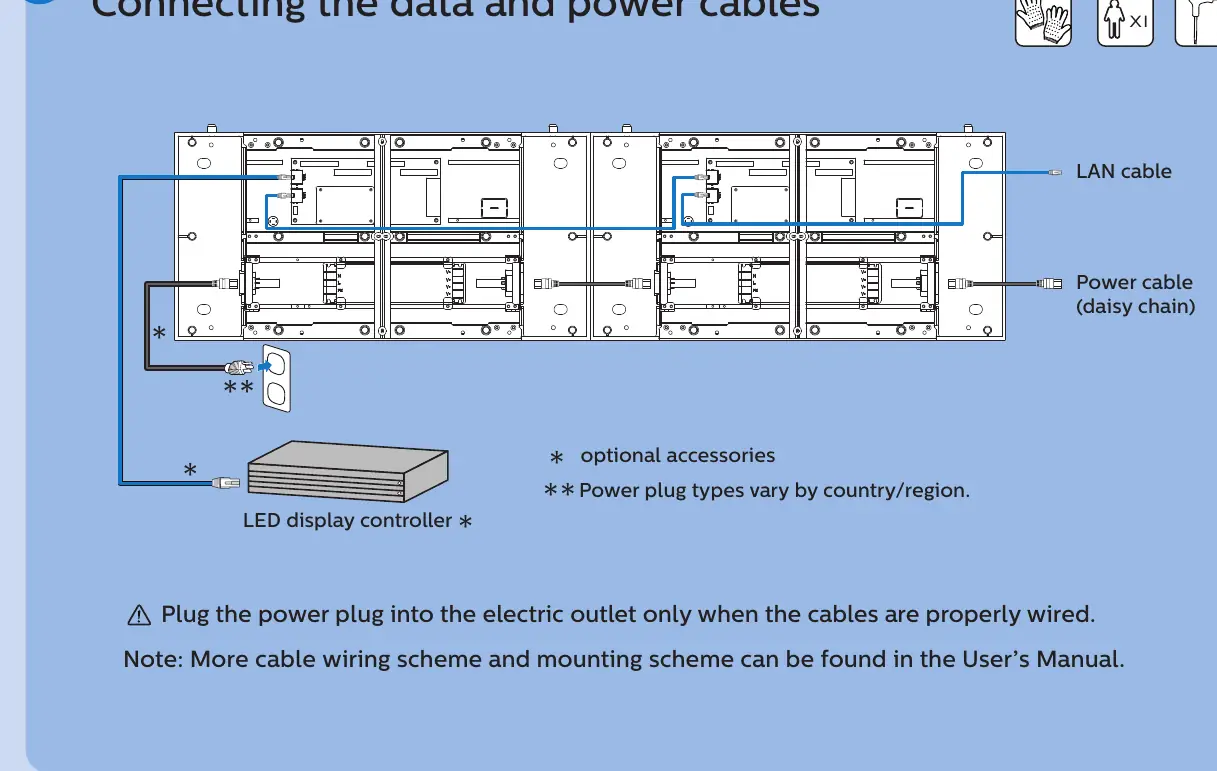

- Schemat okablowania przedstawia łańcuchowe połączenie (daisy chain) zasilania i danych między szafkami a kontrolerem.
Zgodność modelu
- Wymaga zewnętrznego kontrolera LED (LED display controller).
- Wymaga kabli LAN (RJ45, CAT-5) oraz kabli zasilających typu daisy chain.
