Instrukcja obsługi wyświetlacza LED Philips 22BDL7439L
Kompletny przewodnik użytkownika dla wyświetlacza LED Philips 22BDL7439L. Dowiedz się, jak bezpiecznie zainstalować, skonfigurować i konserwować urządzenie, w tym jak korzystać z funkcji osuszania.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wyświetlacz Philips 22BDL7439L to profesjonalny ekran LED. Instrukcja obejmuje montaż, łączenie kaskadowe, konfigurację funkcji osuszania oraz specyfikację techniczną. str. 1, 14, 23
Najważniejsze czynności
- Montaż szafek str. 14, 15, 16, 17
- Konfiguracja funkcji osuszania str. 23, 28, 29, 30
Pierwsze uruchomienie
- Podłącz zasilanie i sygnał, następnie przetestuj szafkę przyciskiem CHECK. str. 15
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak obrazu
Sprawdź kable zasilające i sygnałowe, upewnij się, że kontroler jest włączony.
str. 36Konserwacja i reset
- Czyszczenie suchą szmatką, unikanie wilgoci. str. 3, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość szafki | 128x64 | Rozdzielczość w pikselach. | str. 42 |
| Wymiary szafki | 500x250x40 mm | Wymiary fizyczne. | str. 42 |
| Maks. pobór mocy | <100.3 W | Przed kalibracją. | str. 41 |
Gdzie szukać w PDF
- Instrukcja montażu str. 14, 15, 16, 17
- Funkcja osuszania str. 23, 28, 29, 30
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi oraz konserwacji profesjonalnego wyświetlacza LED Philips 22BDL7439L. Kluczowe aspekty obejmują prawidłową wentylację, łączenie kaskadowe (daisy chain) oraz konfigurację funkcji osuszania, która chroni diody przed wilgocią.
Opis urządzenia i przygotowanie
Wyświetlacz składa się z szafek (cabinet) oraz modułów LED. Przed instalacją należy sprawdzić kompletność zestawu, który powinien zawierać wyświetlacz, skróconą instrukcję, kabel zasilający oraz kabel LAN (RJ45). Do montażu zaleca się używanie rękawic antystatycznych.
Instalacja i montaż
Montaż powinien być przeprowadzony przez wykwalifikowany personel. Należy zapewnić odpowiednią przestrzeń wentylacyjną wokół wyświetlacza (min. 60mm po bokach, 500mm od sufitu, 300mm od podłogi). Szafki montuje się na specjalnym stelażu, dbając o ich wypoziomowanie i odpowiednie dokręcenie śrub montażowych.
Podłączenie sygnału i zasilania
Wyświetlacz obsługuje łączenie kaskadowe (daisy chain). Maksymalna liczba połączonych szafek wynosi 8 przy zasilaniu 110V AC oraz 16 przy zasilaniu 220V AC. Maksymalny prąd dla łańcucha wynosi 10A. Należy pamiętać o wyłączeniu zasilania przed podłączaniem kabli.
Funkcja osuszania

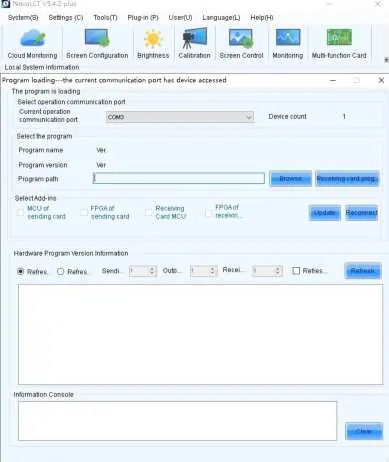

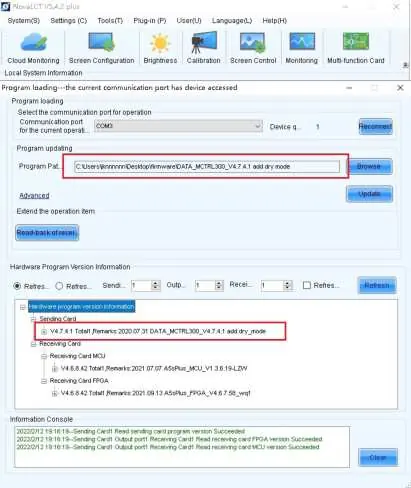

Funkcja ta zapobiega korozji wewnętrznych elementów podczas przechowywania w wilgotnym środowisku. Konfiguracja odbywa się za pomocą oprogramowania Nova LCT V5.4.2 Plus. Proces polega na stopniowym zwiększaniu jasności diod po uruchomieniu, co generuje ciepło usuwające wilgoć.
Konserwacja i czyszczenie
Do czyszczenia należy używać suchej szmatki. Nie wolno używać rozpuszczalników organicznych, alkoholu ani amoniaku. Należy unikać dotykania powierzchni LED twardymi przedmiotami, aby nie uszkodzić diod.
Dane techniczne
- Rozdzielczość szafki: 128x64 piksele
- Wymiary szafki: 500x250x40 mm
- Pixel Pitch: 3.9 mm
- Temperatura pracy: -20°C do 45°C
- Wilgotność pracy: 10-80% RH
- Maks. pobór mocy (przed kalibracją):<100.3 W
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź podłączenie kabla zasilającego i sygnałowego. Upewnij się, że skrzynka rozdzielcza jest włączona, a kontroler wyświetlacza działa i wysyła sygnał.
Moduł miga lub nie świeci
Sprawdź połączenie kablowe między szafką a skrzynką rozdzielczą i upewnij się, że jest bezpieczne.
Przed użyciem
- Sprawdź kompletność zestawu
- Załóż rękawice antystatyczne przed dotknięciem panelu
- Upewnij się, że miejsce montażu jest dobrze wentylowane
- Sprawdź, czy zasilanie jest zgodne z lokalnymi przepisami
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Daisy chain limit
- Maksymalna liczba połączonych szafek: 8 (110V) lub 16 (220V).
- Operating Temp
- Zakres temperatur pracy: -20°C do 45°C.
Ilustracje i schematy
- Schemat wentylacji pokazuje minimalne odstępy od ścian, sufitu i podłogi dla zapewnienia chłodzenia.
- Schemat łączenia kabli przedstawia sposób daisy chain dla zasilania i danych.
Zgodność modelu
- Wymaga kontrolera LED zgodnego z rozdzielczością i konfiguracją ekranu.
- Funkcja osuszania wymaga specyficznego oprogramowania Nova LCT V5.4.2 Plus.
