Instrukcja instalacji wyświetlacza LED Philips 22BDL72xxL/74xxL Series
Przewodnik instalacji wyświetlaczy LED Philips serii 22BDL72xxL/74xxL. Dowiedz się, jak bezpiecznie rozpakować moduły, połączyć szafki, podłączyć zasilanie i dane oraz zamontować moduły LED.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces instalacji wyświetlaczy LED Philips serii L (22BDL72xxL/74xxL), obejmujący rozpakowanie, montaż mechaniczny szafek, łączenie kabli zasilających i danych oraz instalację modułów LED. str. 1, 2
Najważniejsze czynności
- Montaż szafek str. 1
- Podłączenie zasilania i danych str. 2
- Instalacja modułów LED str. 2
Pierwsze uruchomienie
- Załóż rękawice antystatyczne, rozpakuj moduły, połącz szafki, podłącz kable, a na końcu zainstaluj moduły LED. str. 1, 2
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instalacja i montaż str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją instalacji wyświetlaczy LED Philips serii L (22BDL72xxL/74xxL). Przed przystąpieniem do prac należy bezwzględnie przestrzegać zasad bezpieczeństwa:
- Ochrona antystatyczna: Podczas obsługi szafek wymagane jest noszenie rękawic antystatycznych.
- Bezpieczeństwo fizyczne: Nie stawiaj wyświetlacza pionowo na podłodze, ponieważ może się przewrócić i ulec uszkodzeniu (uszkodzenia mechaniczne nie są objęte gwarancją).
- Rozpakowywanie: Używaj nożyczek ostrożnie, aby nie uszkodzić modułów podczas cięcia opakowania próżniowego.
- Kontrola: Po rozpakowaniu sprawdź, czy moduły nie są uszkodzone. W razie problemów skontaktuj się z serwisem.
Montaż szafek
Przed rozpoczęciem montażu określ liczbę wyświetlaczy i układ ściany wideo. Szafki łączy się ze sobą za pomocą dedykowanych akcesoriów montażowych. Wymagane jest użycie klucza imbusowego typu T (rozmiar 7). Upewnij się, że wszystkie otwory montażowe są prawidłowo spasowane przed dokręceniem śrub.
Podłączenie zasilania i danych
Połączenia wykonuje się w układzie szeregowym (daisy chain):
- Dane: Połącz wyświetlacze za pomocą kabli LAN (RJ45, CAT-5).
- Zasilanie: Połącz szafki za pomocą kabli zasilających (daisy chain).
- Kontroler: Podłącz system do zewnętrznego kontrolera wyświetlacza LED.
- Uwaga: Wtyczkę zasilania podłącz do gniazdka elektrycznego dopiero po prawidłowym podłączeniu wszystkich kabli.
Instalacja modułów LED
Po zamontowaniu szafek i podłączeniu okablowania można przystąpić do instalacji modułów LED:
- Upewnij się, że szafka jest gotowa.
- Dopasuj moduł LED do odpowiedniego miejsca na szafce.
- Zainstaluj moduł, dbając o poprawne połączenie styków i magnesów.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Uszkodzenie modułu podczas rozpakowywania
Używaj nożyczek bardzo ostrożnie podczas cięcia opakowania próżniowego, aby nie zarysować powierzchni modułu.
Ryzyko przewrócenia wyświetlacza
Nigdy nie stawiaj wyświetlacza pionowo na podłodze; zawsze zabezpieczaj go zgodnie z instrukcją montażu.
Przed użyciem
- Załóż rękawice antystatyczne przed dotknięciem szafki.
- Sprawdź stan modułów natychmiast po rozpakowaniu.
- Przygotuj klucz imbusowy typu T (rozmiar 7).
- Określ liczbę wyświetlaczy i układ ściany wideo przed montażem.
- Upewnij się, że posiadasz kable LAN (RJ45, CAT-5) oraz kable zasilające typu daisy chain.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Krok 1: Rozpakowanie i widoki szafki (tył/góra/bok/dół).
- Krok 2: Przygotowanie otworów montażowych i usuwanie zaślepek.

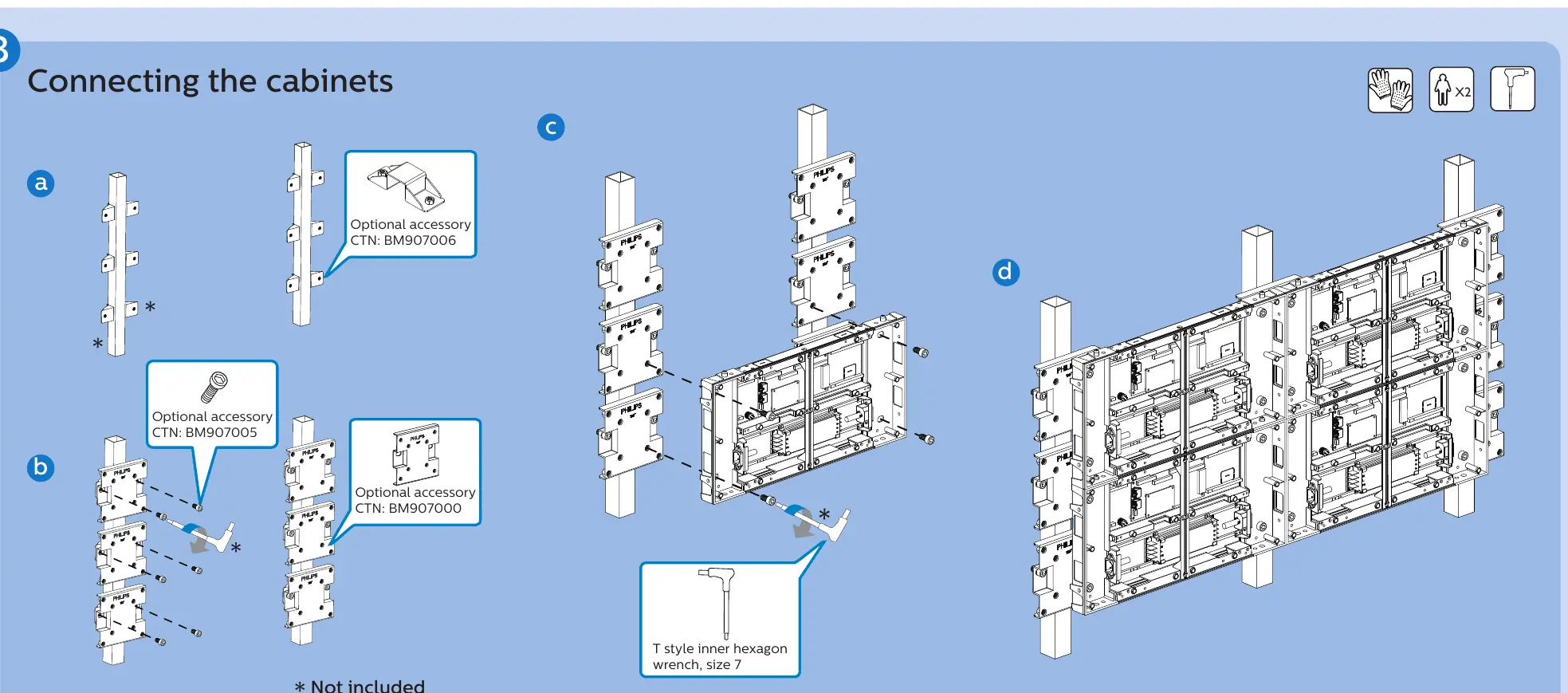

- Krok 3: Łączenie szafek za pomocą akcesoriów montażowych.

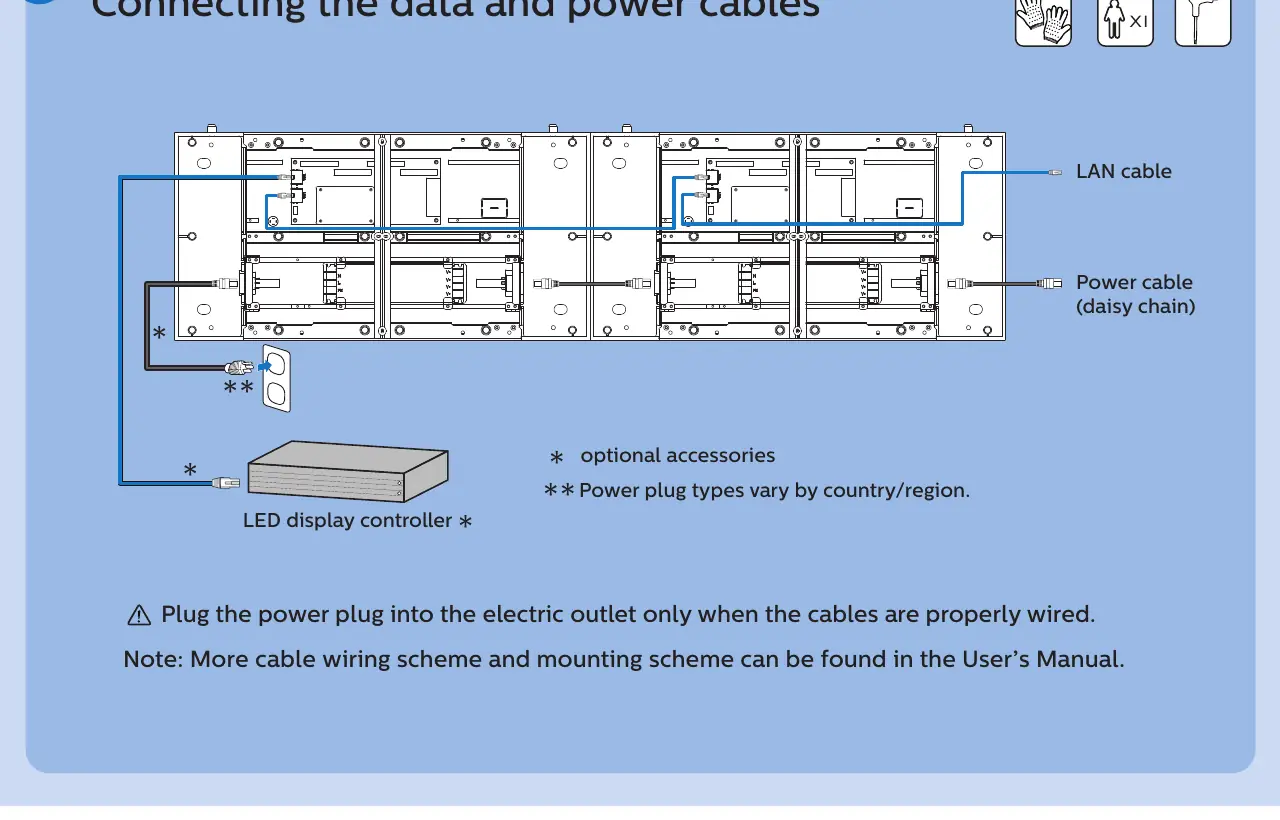

- Krok 4: Schemat łączenia kabli zasilających i danych (daisy chain).

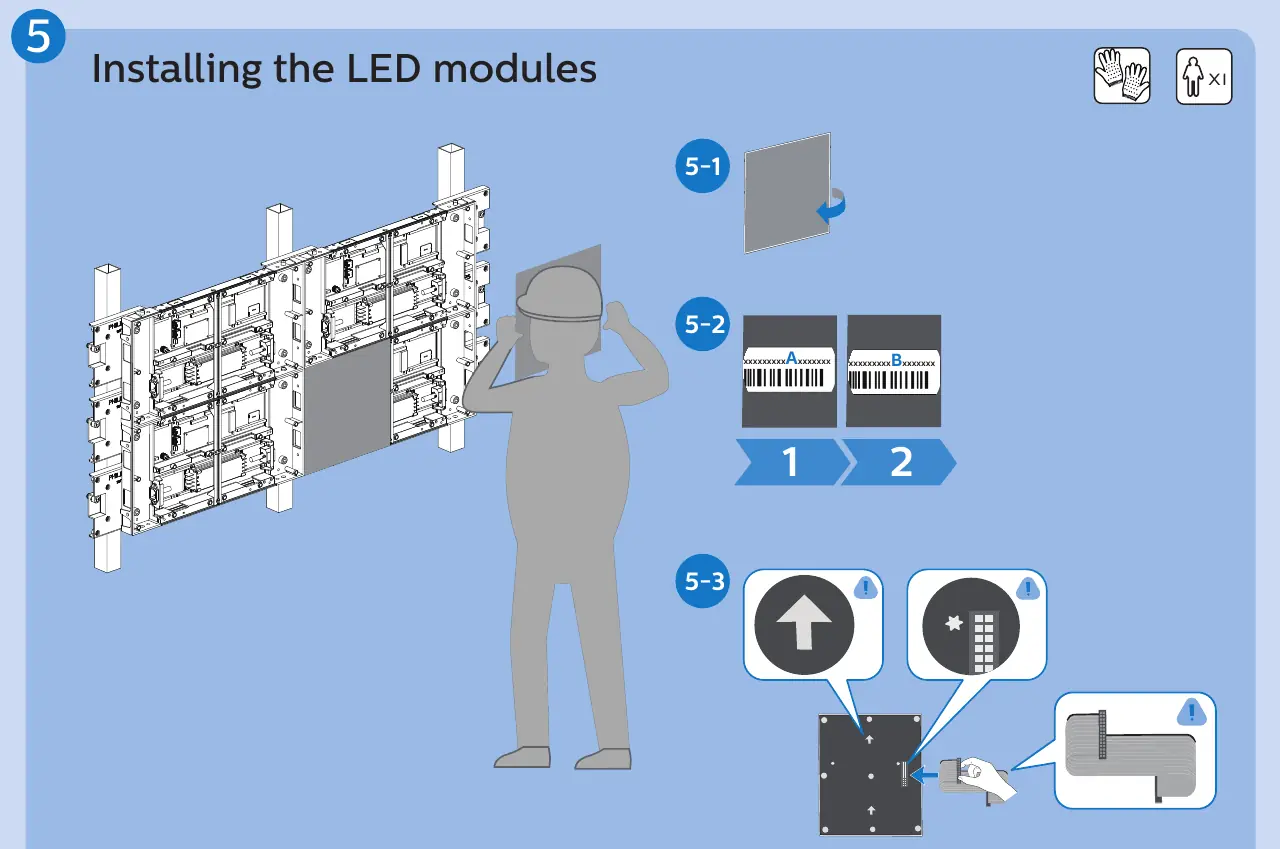

- Krok 5: Procedura montażu modułów LED na szafce.
Zgodność modelu
- Wymaga zewnętrznego kontrolera wyświetlacza LED.
- Wymaga akcesoriów montażowych (np. BM907006, BM907005, BM907000).
