Instrukcja obsługi monitora LCD Philips 227E4LSB
Szybki przewodnik po monitorze LCD Philips 227E4LSB. Poznaj specyfikację techniczną, funkcje wyświetlania, opcje łączności oraz parametry zasilania i wymiary urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Monitor Philips 227E4LSB to 21.5-calowy wyświetlacz Full HD (1920x1080) z podświetleniem LED, wyposażony w złącza VGA i DVI-D oraz nowoczesne sterowanie dotykowe. str. 1, 2, 3
Najważniejsze czynności
- Regulacja nachylenia monitora str. 3
- Dostrajanie parametrów obrazu str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość | 1920 x 1080 @ 60Hz | Optymalna rozdzielczość ekranu | str. 3 |
| Złącza | VGA, DVI-D | Wejścia sygnału wideo | str. 3 |
| Pobór mocy | 17.2 W | Zużycie energii w trybie pracy | str. 3 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Przegląd produktu str. 1
- Funkcje i technologie str. 2
- Specyfikacja techniczna str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

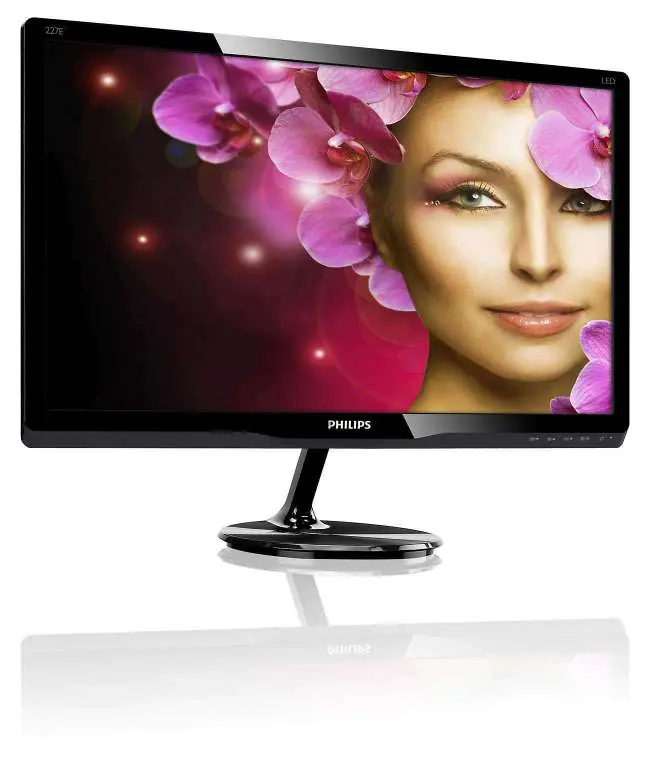

Monitor Philips 227E4LSB to 21.5-calowy wyświetlacz Full HD (1920x1080) z podświetleniem LED. Urządzenie charakteryzuje się nowoczesnym designem z błyszczącym wykończeniem oraz panelem dotykowym zamiast tradycyjnych przycisków. Monitor jest zoptymalizowany pod kątem niskiego zużycia energii i zgodności z normami środowiskowymi.
Opis i funkcje
Monitor wyposażony jest w szereg technologii poprawiających jakość obrazu:
- SmartImage Lite: Analizuje wyświetlaną treść i dynamicznie dostosowuje kontrast, nasycenie kolorów oraz ostrość w czasie rzeczywistym.
- SmartContrast: Automatycznie dostosowuje kolory i podświetlenie, aby poprawić kontrast, szczególnie w ciemnych scenach.
- TrueVision: Zaawansowany algorytm testowania i wyrównywania matrycy, zapewniający spójną jakość obrazu.
- SmartControl Lite: Oprogramowanie umożliwiające precyzyjne dostrajanie parametrów monitora (kolor, jasność, kalibracja) za pomocą myszki.
Specyfikacja techniczna
Kluczowe parametry techniczne urządzenia:
- Rozdzielczość: 1920 x 1080 przy 60Hz.
- Złącza: VGA (analogowe) oraz DVI-D (cyfrowe z obsługą HDCP).
- Jasność: 250 cd/m².
- Czas reakcji: 5 ms.
- Kąty widzenia: 176° (poziom) / 170° (pion).
- Pobór mocy: 17.2 W w trybie pracy, 0.3 W w trybie wyłączenia.
- Zasilanie: Zewnętrzne, 100-240VAC, 50-60Hz.
Montaż i obsługa
Monitor posiada podstawę z możliwością regulacji nachylenia w zakresie od -5 do 20 stopni. Sterowanie odbywa się za pomocą dotykowych ikon na przednim panelu. Urządzenie jest kompatybilne z systemami Windows (7/Vista/XP) oraz Mac OS X. Posiada również gniazdo Kensington lock dla zabezpieczenia przed kradzieżą.
Warunki pracy
Monitor może pracować na wysokości do 3658 metrów (12 000 stóp) w temperaturze od 0°C do 40°C. Wilgotność względna powinna mieścić się w zakresie 20-80%.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak obrazu lub komunikat o braku sygnału
Sprawdź, czy kabel sygnałowy (VGA lub DVI-D) jest poprawnie podłączony do monitora i komputera oraz czy komputer jest włączony.
Monitor nie reaguje na dotyk
Upewnij się, że panel dotykowy jest czysty i suchy. Unikaj naciskania zbyt mocno; ikony reagują na lekki dotyk.
Przed użyciem
- Sprawdź dostępność zasilania 100-240VAC.
- Upewnij się, że masz odpowiedni kabel sygnałowy (VGA lub DVI-D).
- Ustaw monitor na stabilnym podłożu.
- Zainstaluj oprogramowanie SmartControl Lite dla pełnej kontroli parametrów.
- Sprawdź, czy monitor jest ustawiony w optymalnej rozdzielczości 1920x1080.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Rozdzielczość 1920x1080
- Optymalna rozdzielczość Full HD dla tego modelu.
- Pobór mocy 17.2 W
- Typowe zużycie energii podczas normalnej pracy.
- Tilt -5/20 stopni
- Zakres regulacji nachylenia ekranu w pionie.
Ilustracje i schematy
- Panel dotykowy zastępuje tradycyjne przyciski mechaniczne.
- Podstawa umożliwia regulację nachylenia ekranu.
Zgodność modelu
- Współpracuje z systemami Windows 7/Vista/XP oraz Mac OS X.
- Wymaga złącza VGA lub DVI-D.
