Instrukcja obsługi klimatyzatora Della 048-TL-W8KW
Szybki przewodnik po instalacji, obsłudze i konserwacji klimatyzatora Della 048-TL-W8KW. Dowiedz się, jak bezpiecznie zamontować urządzenie w oknie, korzystać z trybów pracy oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi oraz konserwacji klimatyzatorów Della serii 048-TL. Urządzenie wymaga uziemionego gniazdka 3-bolcowego i nie powinno być podłączane przez przedłużacze. Ze względu na użycie czynnika chłodniczego R32, instalacja i serwis muszą być przeprowadzane zgodnie z lokalnymi przepisami przez wykwalifikowany personel.
Instalacja i montaż
Klimatyzator jest przeznaczony do montażu w standardowych oknach przesuwnych. Wymagane jest nachylenie urządzenia o około 3 stopnie na zewnątrz, aby zapewnić prawidłowe odprowadzanie skroplin.
- Upewnij się, że otwór okienny ma odpowiednią szerokość (zależnie od modelu 23-36 cali).
- Zamontuj szynę górną (Top Rail) przed umieszczeniem urządzenia w oknie.
- Użyj dołączonych paneli bocznych (Filler Panels) i uszczelnień, aby zabezpieczyć przestrzeń wokół klimatyzatora.
- Zabezpiecz ramę okienną za pomocą dołączonych śrub i blokad (Sash Lock).
Obsługa urządzenia
Klimatyzator posiada panel sterowania oraz pilot zdalnego sterowania. Dostępne tryby pracy to: chłodzenie (Cool), osuszanie (Dry), wentylacja (Fan) oraz tryb automatyczny (Auto). Urządzenie posiada również funkcję ECO (oszczędzanie energii) oraz tryb nocny (Sleep).
Ważne: Po wyłączeniu klimatyzatora należy odczekać co najmniej 3 minuty przed ponownym włączeniem, aby uniknąć przeciążenia sprężarki.
Czyszczenie i konserwacja
Regularna konserwacja jest kluczowa dla wydajności urządzenia:
- Filtr powietrza należy sprawdzać przynajmniej raz w miesiącu. Jeśli jest zabrudzony, umyj go w ciepłej wodzie z dodatkiem łagodnego detergentu lub odkurz.
- Obudowę czyść miękką szmatką zwilżoną wodą z mydłem. Nie używaj agresywnych środków chemicznych.
- Przed dłuższym przechowywaniem (np. zimą) dokładnie wyczyść urządzenie i zabezpiecz je przed wilgocią.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź najpierw:
- Czy wtyczka jest poprawnie włożona do gniazdka.
- Czy bezpiecznik w domu nie został wyłączony.
- Czy wtyczka LCDI (zabezpieczenie prądowe) wymaga zresetowania (naciśnij przycisk RESET).
- Czy przepływ powietrza nie jest blokowany przez zasłony lub meble.
Kontakt z serwisem Della: 800-863-4143, e-mail: [email protected], strona www: www.dellahome.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Della
Praktyczna pomoc
Typowe problemy
Klimatyzator nie uruchamia się
Sprawdź, czy wtyczka jest włożona do gniazdka, czy bezpiecznik nie jest wyłączony oraz czy przycisk RESET na wtyczce LCDI nie wymaga wciśnięcia.
Urządzenie nie chłodzi wystarczająco
Upewnij się, że przepływ powietrza nie jest blokowany, filtr jest czysty, a temperatura ustawiona na odpowiednim poziomie.
Woda kapie do wnętrza pomieszczenia
Klimatyzator musi być lekko nachylony w stronę zewnętrzną, aby woda mogła swobodnie odpływać przez otwory drenażowe.
Pilot nie działa
Sprawdź poprawność włożenia baterii lub wymień je na nowe (nie mieszaj różnych typów baterii).
Przed użyciem
- Upewnij się, że gniazdko jest uziemione (3-bolcowe).
- Nie używaj przedłużaczy ani adapterów.
- Sprawdź, czy w pobliżu nie ma źródeł otwartego ognia (czynnik R32).
- Upewnij się, że masz pomoc drugiej osoby przy montażu.
- Sprawdź, czy wszystkie elementy montażowe (szyny, śruby, uszczelki) są w zestawie.
Parametry w praktyce
- RATED Capacity (Btu/h)
- Wydajność chłodnicza urządzenia; wyższa wartość oznacza szybsze chłodzenie większych pomieszczeń.
- Moisture Removal (L/h)
- Zdolność urządzenia do usuwania wilgoci z powietrza w ciągu godziny.
- Refrigerant type (R32)
- Typ czynnika chłodniczego; wymaga zachowania szczególnych środków ostrożności przy serwisowaniu.
Ilustracje i schematy
- FIG. 1/2: Pokazuje prawidłowe nachylenie klimatyzatora (ok. 3 stopnie) w oknie dla poprawnego drenażu.
- FIG. 6-13: Ilustrują krok po kroku montaż urządzenia w oknie, w tym mocowanie szyn i uszczelnień.

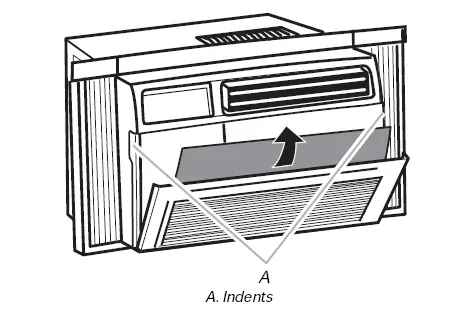

- FIG. 15: Pokazuje sposób wyjmowania filtra powietrza w celu jego wyczyszczenia.
Zgodność modelu
- Model 048-TL-W8KW: zalecany dla pomieszczeń 28-33 m2.
- Model 048-TL-W10KW: zalecany dla pomieszczeń 37-42 m2.
- Model 048-TL-W12KW: zalecany dla pomieszczeń 42-51 m2.
- Wymagane zasilanie: 1Ph, 115V~, 60Hz.
