Instrukcja obsługi klimatyzatora okiennego Della 048-TL-W8KI
Szybki przewodnik po instalacji i obsłudze klimatyzatora okiennego Della 048-TL-W8KI. Zawiera instrukcje montażu, konfiguracji trybów pracy, konserwacji filtra oraz rozwiązywania problemów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji i eksploatacji klimatyzatora okiennego Della. Urządzenie wykorzystuje łatwopalny czynnik chłodniczy R32, dlatego montaż i serwis muszą być przeprowadzane przez wykwalifikowany personel zgodnie z krajowymi przepisami. Przed użyciem należy sprawdzić poprawność uziemienia gniazdka elektrycznego oraz upewnić się, że urządzenie jest lekko nachylone na zewnątrz dla prawidłowego odprowadzania skroplin.
Montaż klimatyzatora

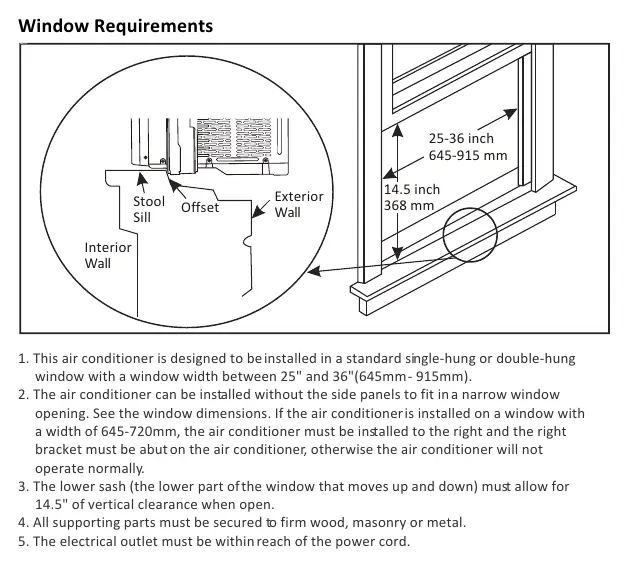

Klimatyzator przeznaczony jest do montażu w standardowych oknach o szerokości od 25 do 36 cali (645-915 mm). Wymagane jest zapewnienie 14,5 cala (368 mm) wolnej przestrzeni w pionie po otwarciu okna.
- Usuń wszystkie materiały opakowaniowe.
- Zastosuj uszczelkę piankową na górnej ramie okna.
- Umieść klimatyzator w otwartym oknie, upewniając się, że jest wyśrodkowany i lekko nachylony (ok. 3 stopnie) na zewnątrz.
- Zabezpiecz wsporniki boczne za pomocą dołączonych śrub 3/4 cala.
- Zablokuj panele boczne i w razie potrzeby uszczelnij szczeliny plasteliną.
- Zainstaluj wspornik zabezpieczający na górnej ramie okna.
Obsługa i tryby pracy
Urządzenie można obsługiwać za pomocą panelu sterowania lub pilota. Dostępne tryby pracy to: Cool (chłodzenie), Dry (osuszanie), Fan (wentylator) oraz Auto (automatyczny). Funkcja ECO pozwala na oszczędność energii poprzez wyłączanie sprężarki po osiągnięciu zadanej temperatury, podczas gdy wentylator pracuje w cyklach. Tryb Sleep stopniowo dostosowuje temperaturę dla komfortu nocnego.
Konserwacja i czyszczenie
Filtr powietrza należy sprawdzać co najmniej raz w miesiącu. Aby go wyczyścić, należy wyjąć go z urządzenia, umyć w ciepłej wodzie z dodatkiem łagodnego detergentu i pozostawić do całkowitego wyschnięcia przed ponownym montażem. Obudowę należy czyścić miękką, wilgotną szmatką bez użycia agresywnych środków chemicznych.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, sprawdź zasilanie oraz przycisk RESET na wtyczce przewodu zasilającego. Jeśli klimatyzator nie chłodzi wystarczająco, upewnij się, że filtr jest czysty, a wloty powietrza nie są zablokowane przez zasłony lub meble.
Informacje o producencie
Della
Praktyczna pomoc
Typowe problemy
Klimatyzator nie uruchamia się
Sprawdź, czy wtyczka jest dobrze włożona do gniazdka, zresetuj bezpiecznik lub naciśnij przycisk RESET na wtyczce przewodu zasilającego.
Słabe chłodzenie
Wyczyść filtr powietrza, upewnij się, że wloty powietrza nie są zasłonięte i sprawdź, czy w pomieszczeniu nie ma otwartych źródeł ciepła.
Woda kapie do środka
Urządzenie jest źle wypoziomowane. Należy je lekko przechylić na zewnątrz, aby umożliwić odpływ skroplin.
Przed użyciem
- Sprawdź, czy gniazdko jest uziemione i ma odpowiednie napięcie.
- Upewnij się, że w pobliżu nie ma materiałów łatwopalnych.
- Sprawdź, czy okno spełnia wymagania wymiarowe (25-36 cali szerokości).
- Upewnij się, że wszystkie akcesoria montażowe są w zestawie.
- Przetestuj wtyczkę zasilającą przyciskiem TEST/RESET.
Parametry w praktyce
- 3 stopnie nachylenia
- Kąt nachylenia urządzenia na zewnątrz niezbędny do prawidłowego odprowadzania skroplin.
Ilustracje i schematy
- Schemat montażu w oknie pokazuje konieczność zachowania nachylenia 3 stopni dla odpływu wody.
- Rysunek wtyczki zasilającej wskazuje przyciski TEST i RESET służące do sprawdzania zabezpieczenia przeciwporażeniowego.
- Ilustracja czyszczenia filtra pokazuje sposób wyjęcia kratki wlotowej z indentyfikowanych punktów.
Zgodność modelu
- Przeznaczony do standardowych okien pojedynczych lub podwójnych o szerokości 645-915 mm.
- Wymaga minimalnej wysokości otworu okiennego 368 mm (14,5 cala).
- Nie instalować w pomieszczeniach o powierzchni mniejszej niż 4 m2.
