Instrukcja obsługi klimatyzatora Della 048-TL-WAC8K32
Szybki przewodnik po instalacji i obsłudze klimatyzatora Della serii 048-TL-WAC. Dowiedz się, jak bezpiecznie zamontować urządzenie w oknie, korzystać z panelu sterowania, trybów pracy oraz jak czyścić filtr.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii klimatyzatorów Della (modele 048-TL-WAC8K32, 10K32, 12K32, 14K32). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji w oknie, wymagań elektrycznych oraz obsługi urządzenia. Przed przystąpieniem do pracy należy upewnić się, że miejsce montażu jest odpowiednio wentylowane, a urządzenie jest podłączone do uziemionego gniazdka 3-bolcowego.
Bezpieczeństwo
- Urządzenie wykorzystuje czynnik chłodniczy R32. Instalacja i serwis muszą być przeprowadzane przez wykwalifikowany personel.
- Nie używać przedłużaczy ani adapterów wtyczek.
- Zabrania się używania otwartego ognia w pobliżu urządzenia.
- W przypadku wycieku czynnika chłodniczego należy natychmiast opuścić pomieszczenie na 15 minut.
- Do przenoszenia i montażu klimatyzatora wymagane są co najmniej dwie osoby.
Instalacja i montaż
Klimatyzator przeznaczony jest do montażu w standardowych oknach przesuwnych. Wymagane jest nachylenie urządzenia o około 3 stopnie na zewnątrz, aby zapewnić prawidłowy odpływ skroplin.
- Przygotuj otwór okienny (szerokość 23-36 cali dla modelu 8K, 26-36 cali dla pozostałych).
- Zamontuj szynę górną (tylko dla modeli 6K/8K).
- Zainstaluj panele boczne w obudowie klimatyzatora.
- Umieść urządzenie w oknie, dbając o odpowiednie nachylenie.
- Zabezpiecz ramę za pomocą dołączonych śrub i blokad okiennych.
- Uszczelnij przestrzeń między oknami za pomocą pianki.
Obsługa urządzenia
Urządzenie można obsługiwać za pomocą panelu na obudowie lub pilota. Dostępne tryby pracy to: Chłodzenie (Cool), Osuszanie (Dry), Wentylator (Fan) oraz Auto. Funkcja ECO pozwala na oszczędność energii poprzez wyłączanie wentylatora po osiągnięciu zadanej temperatury. Funkcja Sleep automatycznie dostosowuje temperaturę w nocy dla większego komfortu.
Czyszczenie i konserwacja
Filtr powietrza należy sprawdzać co najmniej raz w miesiącu. Aby go wyczyścić, należy wysunąć go z prawej strony urządzenia, umyć w ciepłej wodzie z dodatkiem płynu do naczyń, dokładnie wypłukać i wysuszyć przed ponownym montażem. Obudowę należy czyścić wilgotną szmatką, unikając silnych detergentów.
Rozwiązywanie problemów
- Jeśli klimatyzator nie startuje, sprawdź zasilanie, bezpieczniki oraz przycisk RESET na wtyczce LCDI.
- Jeśli urządzenie słabo chłodzi, upewnij się, że przepływ powietrza nie jest zablokowany przez zasłony lub meble, a filtr jest czysty.
- W przypadku kapania wody do wewnątrz, sprawdź, czy urządzenie jest prawidłowo nachylone na zewnątrz.
Informacje o producencie
Della
Praktyczna pomoc
Typowe problemy
Klimatyzator nie włącza się
Sprawdź, czy wtyczka jest dobrze włożona do gniazdka, czy bezpiecznik nie jest spalony oraz czy przycisk RESET na wtyczce zasilającej nie wymaga wciśnięcia.
Urządzenie słabo chłodzi
Sprawdź, czy zasłony lub meble nie blokują przepływu powietrza, wyczyść filtr powietrza i upewnij się, że ustawiona temperatura jest odpowiednio niska.
Woda kapie do wnętrza pomieszczenia
Klimatyzator musi być lekko nachylony w stronę zewnętrzną, aby umożliwić prawidłowy odpływ skroplin.
Przed użyciem
- Upewnij się, że gniazdko jest uziemione (3-bolcowe).
- Sprawdź, czy w pobliżu nie ma źródeł otwartego ognia.
- Upewnij się, że masz pomocnika do montażu urządzenia.
- Sprawdź, czy szerokość okna mieści się w wymaganym zakresie (23-36 cali dla 8K, 26-36 cali dla 10K-14K).
- Przetestuj wtyczkę LCDI przyciskiem TEST/RESET.
Parametry w praktyce
- RATED Capacity (Btu/h)
- Wydajność chłodnicza urządzenia; wyższa wartość oznacza szybsze chłodzenie większych pomieszczeń.
- Moisture Removal (L/h)
- Zdolność urządzenia do usuwania wilgoci z powietrza w ciągu godziny.
- Application area (sq.ft)
- Zalecana powierzchnia pomieszczenia dla efektywnej pracy klimatyzatora.
Ilustracje i schematy
- FIG. 1/2: Pokazuje prawidłowe nachylenie klimatyzatora (ok. 3 stopnie) w celu odprowadzenia wody.
- FIG. 6-13: Ilustrują krok po kroku montaż w oknie, w tym mocowanie paneli bocznych i śrub zabezpieczających.

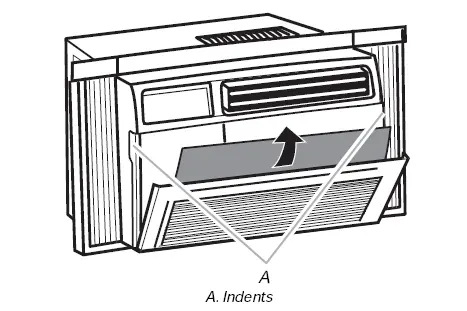

- FIG. 15: Pokazuje sposób wyjmowania filtra powietrza do czyszczenia.
Zgodność modelu
- Wymaga standardowego okna przesuwanego (double-hung).
- Nie używać z przedłużaczami.
- Modele 8K wymagają okna o szerokości 23-36 cali.
- Modele 10K/12K/14K wymagają okna o szerokości 26-36 cali.
