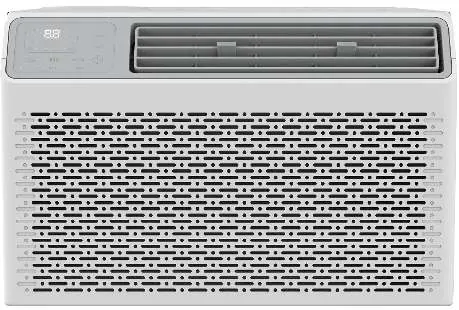

Instrukcja obsługi klimatyzatora okiennego Della 048-TL-W8KWD
Szybki przewodnik po instalacji, obsłudze i konserwacji klimatyzatora okiennego Della 048-TL-W8KWD. Dowiedz się, jak poprawnie zamontować urządzenie, czyścić filtr i rozwiązywać typowe problemy.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii klimatyzatorów okiennych Della (modele 048-TL-W8KWD, 048-TL-W10KWD, 048-TL-W12KWD, 048-TL-W14KWD). Urządzenie wykorzystuje czynnik chłodniczy R32. Przed instalacją należy upewnić się, że okno spełnia wymagania dotyczące szerokości (od 23 do 36 cali w zależności od modelu) oraz że dostęp do gniazdka elektrycznego jest zapewniony bez użycia przedłużaczy.
Bezpieczeństwo
- Urządzenie musi być podłączone do uziemionego gniazdka 3-bolcowego.
- Nie używać adapterów ani przedłużaczy.
- Do przenoszenia i montażu wymagane są co najmniej dwie osoby.
- W przypadku wycieku czynnika chłodniczego należy opuścić pomieszczenie na 15 minut.
- Zabrania się używania otwartego ognia w pobliżu urządzenia.
Instalacja i montaż
Klimatyzator wymaga montażu w standardowym oknie przesuwnym. Kluczowe kroki obejmują:
- Montaż górnej szyny (Top Rail) do obudowy klimatyzatora za pomocą 4 śrub.
- Umieszczenie urządzenia w oknie z zachowaniem lekkiego nachylenia (ok. 3 stopnie) na zewnątrz, aby umożliwić odpływ skroplin.
- Rozłożenie paneli bocznych i zabezpieczenie ich w ramie okiennej.
- Zastosowanie blokady ramy (frame lock) oraz uszczelki piankowej między oknami.
Obsługa urządzenia
Klimatyzator posiada panel sterowania oraz pilot zdalnego sterowania. Dostępne tryby pracy to: Chłodzenie (Cool), Osuszanie (Dry), Wentylator (Fan) oraz Auto. Zakres temperatur wynosi 16°C–31°C. W trybie ECO urządzenie wyłącza się po osiągnięciu zadanej temperatury i wznawia pracę, gdy temperatura wzrośnie.
Czyszczenie i konserwacja
Filtr powietrza należy sprawdzać co najmniej raz w miesiącu. Aby go wyczyścić, należy wysunąć go z prawej strony urządzenia, umyć w ciepłej wodzie z dodatkiem łagodnego detergentu i pozostawić do całkowitego wyschnięcia przed ponownym montażem.
Rozwiązywanie problemów
Jeśli klimatyzator nie startuje, sprawdź zasilanie, bezpieczniki oraz przycisk RESET na wtyczce LCDI. W przypadku słabego chłodzenia upewnij się, że filtr jest czysty, a przepływ powietrza nie jest blokowany przez zasłony lub meble.
Informacje o producencie
Della
Praktyczna pomoc
Typowe problemy
Klimatyzator nie włącza się
Sprawdź, czy wtyczka jest dobrze włożona, czy bezpiecznik nie jest wyłączony oraz naciśnij przycisk RESET na wtyczce zasilającej.
Słabe chłodzenie
Wyczyść filtr powietrza, upewnij się, że wloty powietrza nie są zasłonięte i obniż ustawioną temperaturę.
Woda kapie do wnętrza pomieszczenia
Urządzenie musi być lekko nachylone w stronę zewnętrzną, aby umożliwić prawidłowy odpływ skroplin.
Klimatyzator zamarza
Ustaw tryb na HIGH FAN lub HIGH COOL i zwiększ temperaturę na termostacie.
Przed użyciem
- Sprawdź, czy okno ma odpowiednią szerokość (23-36 cali).
- Upewnij się, że masz dostęp do uziemionego gniazdka 3-bolcowego.
- Przygotuj śrubokręt krzyżakowy.
- Upewnij się, że masz pomocnika do bezpiecznego montażu urządzenia.
- Sprawdź, czy wtyczka LCDI działa (test przyciskiem TEST/RESET).
Parametry w praktyce
- Nachylenie 3°
- Kąt nachylenia urządzenia w oknie niezbędny do prawidłowego odprowadzania wody na zewnątrz.
Ilustracje i schematy
- Fig.1: Wymiary okna i wymagane nachylenie urządzenia.
- Fig.7-8: Montaż blokady ramy do parapetu.
- Fig.14: Sposób wyjmowania filtra powietrza do czyszczenia.
Zgodność modelu
- Przeznaczony wyłącznie do okien typu double-hung (przesuwanych pionowo).
- Wymagana szerokość okna: 23-36 cali (8k-10k BTU) lub 26-36 cali (12k-14k BTU).
