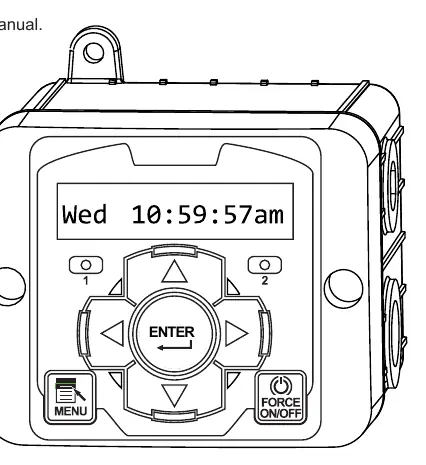

Instrukcja obsługi sterownika przewodności DEMA 0960.NANOC

Najważniejsze informacje z instrukcji

Sterownik DEMA 0960.NANOC to mikroprocesorowe urządzenie przeznaczone do automatyzacji kontroli przewodności i dozowania chemikaliów w systemach nawadniania. Przed przystąpieniem do pracy należy zapoznać się z instrukcją bezpieczeństwa. Urządzenie wymaga zasilania 100-240 VAC i powinno być instalowane przez wykwalifikowany personel. Kluczowe jest zapewnienie poprawnego uziemienia oraz unikanie prowadzenia przewodów niskonapięciowych w tym samym kanale co przewody wysokiego napięcia.

Opis urządzenia

Sterownik 0960.NANOC oferuje zaawansowane funkcje kontroli:

• Wejście dla licznika wody (totalizator).
• Wejście poziomu w zbiorniku (blokada dozowania).
• Dwa przekaźniki mechaniczne (konfigurowalne jako styki zasilane lub bezpotencjałowe).
• Funkcja "force on" do ręcznej aktywacji przekaźników.
• Sonda przewodności 0960.E.4.A.10.

Dostępne są różne typy timerów dozowania, w tym: Pulse, Recycle, 28-Day, Batch, Reminder, Post Bleed oraz With Bleed.

Instalacja i podłączenie

Montaż powinien odbywać się na stabilnej, pionowej powierzchni, zapewniającej łatwy dostęp do panelu sterowania. Uwaga: Wewnątrz sterownika znajdują się obwody pod napięciem, nawet gdy wyłącznik jest w pozycji OFF. Zawsze odłączaj zasilanie przed otwarciem panelu.

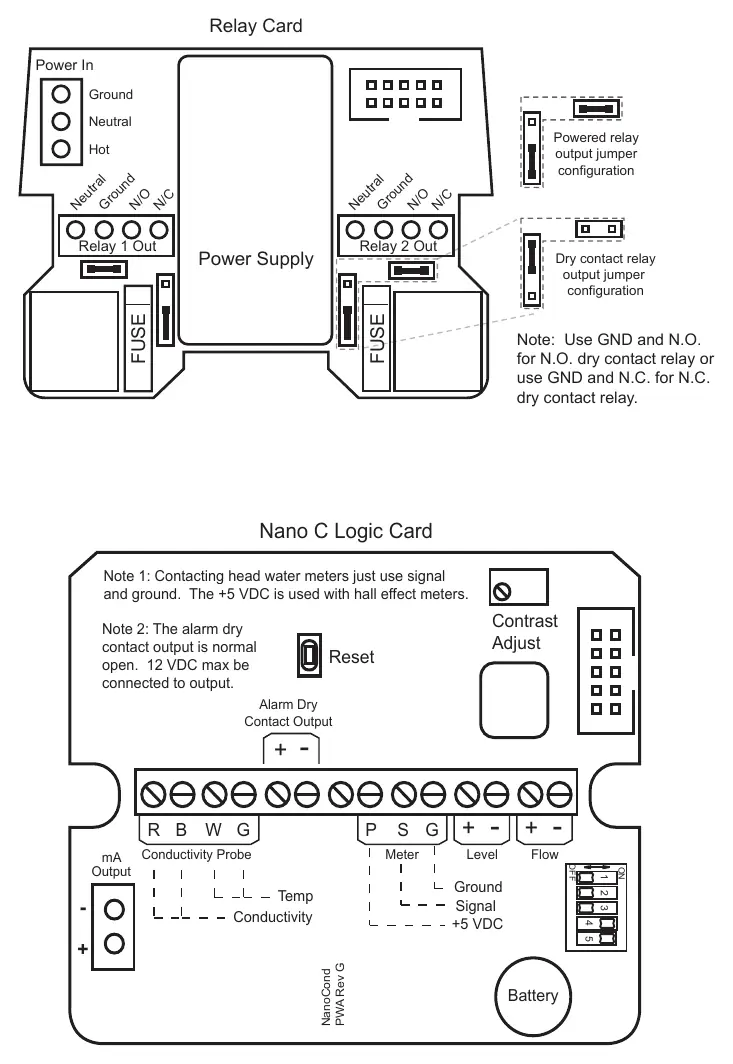

Podłączenia elektryczne obejmują:

• Zasilanie: 100-240 VAC.
• Sondy i czujniki: Podłączane do odpowiednich portów na karcie logicznej (Nano C Logic Card).
• Przekaźniki: Konfiguracja zworkami dla trybu zasilanego lub bezpotencjałowego (N.O. lub N.C.).

Obsługa panelu przedniego

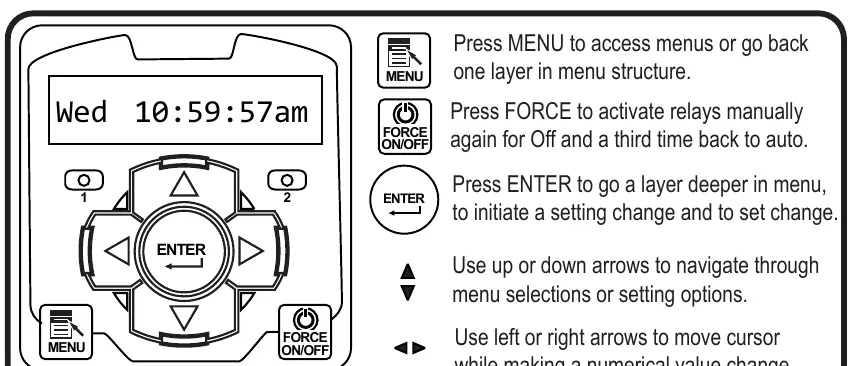

Panel sterowania posiada wyświetlacz LCD oraz przyciski nawigacyjne:

• MENU: Dostęp do menu lub powrót o poziom wyżej.
• FORCE ON/OFF: Ręczna aktywacja przekaźników.
• ENTER: Zatwierdzanie wyboru i wchodzenie w podmenu.
• Strzałki: Nawigacja po menu i zmiana wartości.

Urządzenie posiada trzy tryby pracy: Run (normalna praca), Menu (ustawienia) oraz Force (ręczne sterowanie).

Metody próbkowania przewodności

Sterownik oferuje trzy metody próbkowania:

• Continuous: Stały odczyt i aktywacja przekaźnika na podstawie nastaw. Zalecana metoda.
• Timed Sampling: Próbkowanie w określonych odstępach czasu.
• Sample and Hold: Próbkowanie z zatrzymaniem zaworu zrzutowego na określony czas.

Kalibracja

Kalibrację należy przeprowadzać regularnie. W przypadku metod Timed Sampling lub Sample and Hold, odczyt w trybie RUN może nie być aktualny – należy wymusić pracę przekaźnika, aby uzyskać świeży odczyt. Jeśli zmieniasz skalę przewodności w menu Configure, musisz zresetować kalibrację (Reset Cal) w menu Diagnostics, a następnie przeprowadzić nową kalibrację.

Konserwacja

Jedyną wymaganą czynnością konserwacyjną jest czyszczenie elektrody. Częstotliwość zależy od aplikacji; zaleca się pierwsze czyszczenie po tygodniu pracy. W przypadku osadów należy użyć łagodnego roztworu kwasu. Po czyszczeniu zawsze należy ponownie skalibrować urządzenie.

Rozwiązywanie problemów

W przypadku problemów z odczytem (np. fałszywe odczyty), należy sprawdzić czystość elektrody. Jeśli urządzenie nie chce się skalibrować, sprawdź stan elektrody i okablowania. Brak zasilania wymaga sprawdzenia źródła zasilania, bezpiecznika oraz połączeń wewnętrznych.
