Instrukcja obsługi sterownika dozowania czasowego SJE Rhombus Type TD

Szybki przewodnik po instalacji i konfiguracji sterownika dozowania czasowego SJE Rhombus Type TD. Dowiedz się, jak poprawnie zamontować pływaki, skonfigurować timer oraz rozwiązywać typowe problemy techniczne.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Sterownik dozowania czasowego SJE Rhombus Type TD jest przeznaczony do pracy z systemami dwu-, trzy- lub czteropływakowymi. Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Obudowa NEMA 4X jest przystosowana do użytku wewnątrz i na zewnątrz, zapewniając ochronę przed korozją, pyłem i wodą. Wszystkie przepusty kablowe muszą być uszczelnione, aby zapobiec przedostawaniu się wilgoci i gazów do panelu.

Instalacja panelu sterowania

Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest wyłączone. Panel należy zamontować w miejscu, które nie wymaga nadmiernego przedłużania kabli pływaków lub zasilania pompy. W przypadku instalacji zewnętrznych lub w wilgotnym środowisku zaleca się stosowanie wodoszczelnej puszki przyłączeniowej SJE Rhombus. Należy wywiercić otwory o odpowiednim rozmiarze dla używanych złączy i uszczelnić wszystkie wejścia przewodów.

Schemat połączeń elektrycznych (Wiring Diagram)
Schemat połączeń elektrycznych (Wiring Diagram)

Konfiguracja pływaków

Systemy pływakowe różnią się w zależności od liczby użytych pływaków:

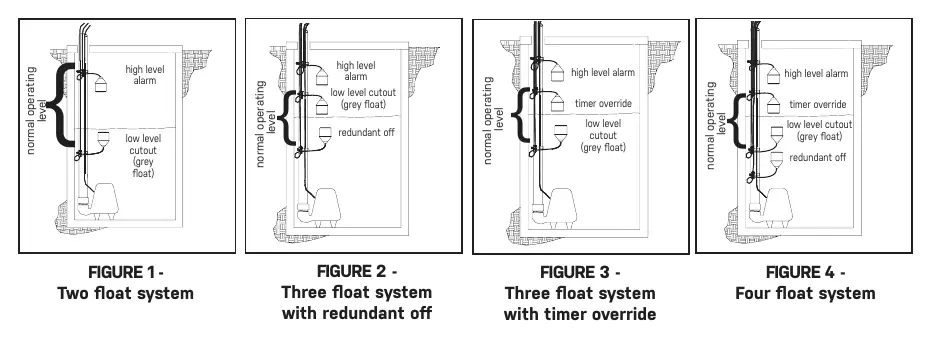

Konfiguracje systemów pływakowych (2, 3 i 4 pływaki)
Konfiguracje systemów pływakowych (2, 3 i 4 pływaki)
  • System dwupływakowy: Wykorzystuje jeden pływak jako "low level cutout" (odcięcie niskiego poziomu) i drugi jako "high level alarm" (alarm wysokiego poziomu).
  • System trzypływakowy: Dodaje pływak "redundant off" (rezerwowe wyłączenie) lub "timer override" (obejście timera).
  • System czteropływakowy: Zawiera wszystkie powyższe funkcje.

Pływaki muszą mieć zapewnioną swobodę ruchu w zbiorniku. Należy użyć zestawu etykiet do oznaczenia kabli na obu końcach. Zaciski montażowe należy zabezpieczyć na rurze tłocznej, upewniając się, że kabel nie jest przyciśnięty pod obejmą.

Ustawianie timera

Aby ustawić timer, należy go wyjąć z gniazda, odcinając opaskę zaciskową:

  1. Określ wymagany czas pracy i postoju pompy.
  2. Ustaw przełącznik zakresu czasu OFF na odpowiedni okres (np. 10H).
  3. Ustaw pokrętło OFF na żądaną wartość (np. 0.2).
  4. Ustaw przełącznik zakresu czasu ON na odpowiedni okres (np. 10M).
  5. Ustaw pokrętło ON na żądaną wartość (np. 0.1).
  6. Po zakończeniu ustawień umieść timer z powrotem w gnieździe.

Uwaga: Cykl zawsze rozpoczyna się od czasu "OFF".

Rozwiązywanie problemów

W przypadku awarii należy sprawdzić rezystancję pływaków za pomocą omomierza. W pozycji "off" rezystancja powinna wynosić nieskończoność, a w pozycji "on" blisko zera. Należy również sprawdzić ciągłość bezpieczników oraz stan cewki stycznika magnetycznego. W przypadku niedziałającego alarmu świetlnego lub dźwiękowego, należy wymienić element na nowy o tych samych parametrach.

Informacje o producencie

SJE Rhombus

Profil marki

Praktyczna pomoc

Typowe problemy

Pompa nie działa prawidłowo

Sprawdź, czy kable pływaków są podłączone i zamontowane w poprawnej kolejności zgodnie ze schematem.

Timer nie cykliczny

Upewnij się, że pływak odcięcia niskiego poziomu (low level cutout) jest aktywny.

Alarm świetlny lub dźwiękowy nie działa

Aktywuj pływak alarmowy. Jeśli alarm się nie włączy, wymień element na nowy o tych samych parametrach.

Przed użyciem

  • Upewnij się, że zasilanie jest całkowicie odłączone.
  • Sprawdź, czy napięcie i natężenie zasilania są zgodne z wymaganiami silnika pompy.
  • Uszczelnij wszystkie przepusty kablowe w panelu.
  • Oznacz kable pływaków na obu końcach.
  • Sprawdź, czy pływaki mają swobodę ruchu i nie dotykają się nawzajem.

Parametry w praktyce

Low level cutout
Pływak odpowiedzialny za wyłączenie pompy przy niskim poziomie cieczy.
Timer override
Pływak umożliwiający wypompowanie cieczy w przypadku nagłego, wysokiego napływu, nawet podczas cyklu OFF.

Ilustracje i schematy

  • Figury 1-4: Przedstawiają różne konfiguracje systemów pływakowych (2, 3, 4 pływaki).
  • Figura 6: Schemat połączeń elektrycznych panelu (wiring diagram).
  • Figura 8: Szczegóły ustawień timera (pokrętła zakresu i czasu).

Zgodność modelu

  • Panel współpracuje z systemami 2, 3 lub 4 pływakowymi.
  • Wymagane jest stosowanie uszczelniacza do przewodów (conduit sealant).
