Instrukcja montażu akcesoriów do paneli sterowania SJE RHOMBUS 1038028D
Przewodnik instalacji zestawów montażowych Riser oraz Simplex/Duplex dla paneli sterowania SJE RHOMBUS. Zawiera instrukcje wiercenia otworów, montażu przepustów kablowych oraz szablon montażowy.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu zestawów akcesoriów do paneli sterowania SJE RHOMBUS, w tym zestawu montażowego Riser oraz zestawu Simplex/Duplex. Instrukcja obejmuje procedury wiercenia otworów, montażu mechanicznego oraz uszczelniania przepustów kablowych w celu ochrony przed wilgocią i gazami.
Zestaw montażowy Riser
Procedura instalacji zestawu Riser obejmuje następujące kroki:
- Zlokalizuj słupek obok pionu (riser) i wyznacz miejsce otworu dostępowego.
- Użyj otwornicy, aby wykonać otwór o średnicy 2 3/8 cala (6,03 cm) w pionie i słupku.
- Przed montażem słupka do pionu, wstępnie zmontuj części i przytnij przewód tak, aby wystawał 1 cal (2,54 cm) poza podkładkę PVC.
- Zainstaluj słupek do pionu, montując części zgodnie ze schematem.
- Zgrzej rozpuszczalnikiem męskie adaptery na obu końcach przewodu.
Zestaw montażowy Simplex/Duplex
Podczas montażu obudowy do słupka należy przestrzegać następujących zasad:
- Maksymalny rozmiar obudowy dla słupka montażowego wynosi 14 x 12 x 6 cali.
- Zamontuj obudowę do słupka zgodnie z rysunkiem montażowym.
- Jeśli nie wszystkie pozycje w uszczelnieniu przewodu są wykorzystane, należy zaślepić wolne miejsca dostarczonymi zatyczkami PVC.
- Dokręć nakrętkę uszczelnienia przewodu, aby zapobiec przedostawaniu się gazu i wilgoci do wnętrza panelu.
Szablon montażowy
Druga strona dokumentu zawiera szablon montażowy ułatwiający precyzyjne wywiercenie otworów w słupku i panelu. Szablon należy wyrównać z tylną ścianą na górze słupka montażowego oraz z tylną ścianą na spodzie obudowy. Do wiercenia dużych otworów należy używać otwornicy.
Kontakt serwisowy
W razie pytań technicznych prosimy o kontakt: telefon 1 800-746-6287, e-mail [email protected]. Wsparcie techniczne dostępne jest od poniedziałku do piątku w godzinach 7:00 - 18:00 czasu centralnego (Central Time). Więcej informacji na stronie www.sjerhombus.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
SJE Rhombus
Praktyczna pomoc
Typowe problemy
Wilgoć lub gazy dostające się do wnętrza panelu
Upewnij się, że wszystkie nieużywane otwory w uszczelnieniu kablowym są zaślepione zatyczkami PVC i dokręć nakrętkę uszczelnienia.
Trudności z dopasowaniem otworów
Skorzystaj z szablonu montażowego znajdującego się na drugiej stronie instrukcji, wyrównując go z tylnymi ścianami słupka i obudowy.
Przed użyciem
- Sprawdź, czy maksymalny rozmiar obudowy nie przekracza 14 x 12 x 6 cali.
- Przygotuj otwornicę o odpowiedniej średnicy (zgodnie z szablonem).
- Upewnij się, że posiadasz wszystkie elementy zestawu (adaptery, podkładki, zatyczki PVC).
- Wyczyść i zdezynfekuj urządzenie przed wysyłką do serwisu, jeśli jest to wymagane.
Parametry w praktyce
- Otwór w pionie/słupku
- Wymagana średnica 2 3/8 cala (6,03 cm) dla wejścia przewodu.
- Przycięcie przewodu
- Przewód musi wystawać 1 cal (2,54 cm) poza podkładkę PVC przed montażem.
Ilustracje i schematy

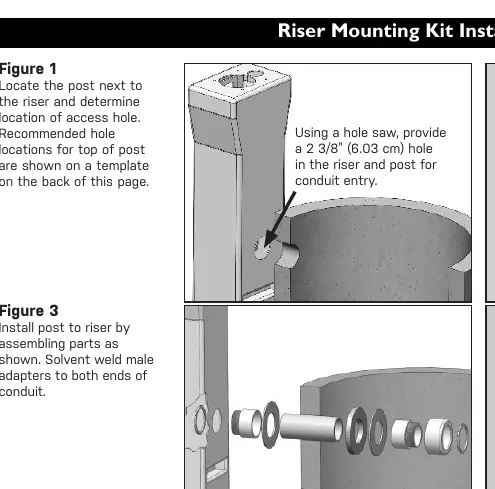

- Rysunki 1-4 w sekcji Riser pokazują sekwencję wiercenia, przycinania przewodu i montażu adapterów.
- Rysunki w sekcji Simplex/Duplex ilustrują sposób montażu obudowy do słupka oraz uszczelniania przepustów.
Zgodność modelu
- Maksymalny rozmiar obudowy dla słupka montażowego: 14 x 12 x 6 cali.
