Instrukcja obsługi panelu sterowania SJE Rhombus 1067499A-IFS
Szybki przewodnik instalacji i obsługi panelu sterowania SJE Rhombus IFS. Zawiera instrukcje montażu czujnika C-Level, instalacji pływaków, okablowania oraz konfiguracji trybów pracy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Panel sterowania SJE Rhombus IFS jest przeznaczony do obsługi pomp w systemach jedno- i trójfazowych. Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenie posiada obudowę typu UL 4X, co pozwala na montaż wewnątrz i na zewnątrz budynków. Gwarancja traci ważność w przypadku modyfikacji panelu.
Instalacja czujnika C-Level i pływaków
Panel może współpracować z czujnikiem C-Level oraz 1-4 pływakami. Uwaga: Nie wolno łączyć kabli czujnika C-Level ani prowadzić ich w tym samym kanale co kable zasilające pompy. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie.
- Czujnik C-Level: Utrzymuj otwór wentylacyjny powyżej poziomu wody. Nie używaj opaski zaciskowej do mocowania rurki wentylacyjnej, aby uniknąć jej zaciśnięcia i awarii czujnika.
- Pływaki: Muszą mieć zapewnioną swobodę ruchu i nie mogą stykać się ze sobą ani z wyposażeniem zbiornika.
- Montaż: Użyj opasek ze stali nierdzewnej 18-8. Upewnij się, że kabel nie znajduje się pod opaską zaciskową.
Okablowanie panelu
Wejście przewodów znajduje się w dolnej części obudowy. Należy użyć dławików typu 4X, aby zachować szczelność. Po zakończeniu instalacji konieczne jest uszczelnienie przepustów masą uszczelniającą, aby zapobiec przedostawaniu się wilgoci i gazów do wnętrza.
Konfiguracja i obsługa
Panel obsługuje się za pomocą pokrętła i wyświetlacza. Dostępne funkcje obejmują:
- Counts and ETM: Liczniki czasu pracy i zdarzeń.
- Timer Settings: Konfiguracja czasowa (tylko w trybie Timed Dose).
- Level Settings: Ustawienia poziomów załączania.
- Alternation: Tryb naprzemienny (tylko modele duplex).
- Advanced: Zaawansowane narzędzia diagnostyczne.
System alarmowy i zabezpieczenia

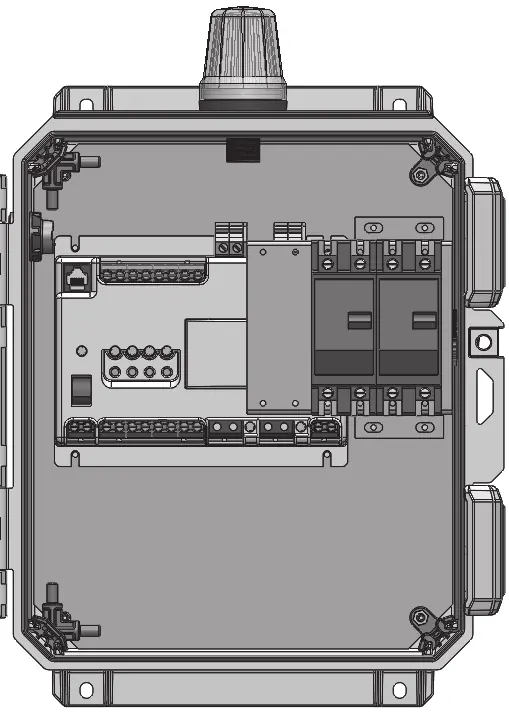

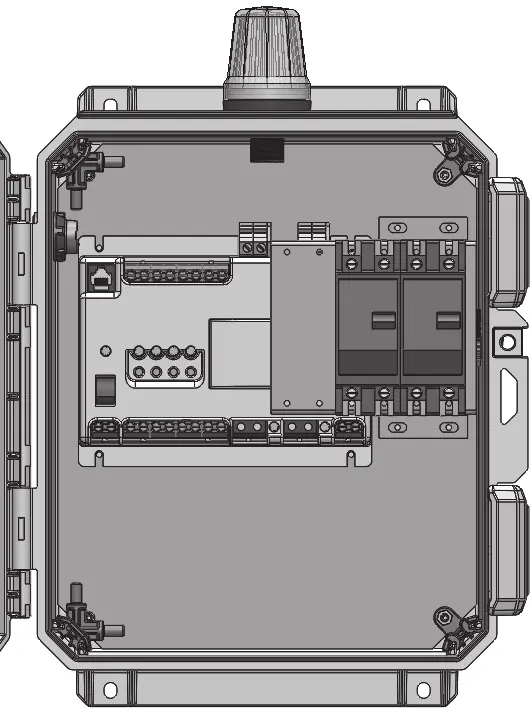

W przypadku wystąpienia alarmu aktywowana jest czerwona lampka oraz sygnał dźwiękowy. Przycisk TEST/SILENCE pozwala wyciszyć alarm. Panel wyposażony jest w wyłączniki termomagnetyczne dla każdej pompy oraz styki pomocnicze (120V, 5A), które są zamknięte w stanie alarmu lub braku zasilania.
Informacje o producencie
SJE Rhombus
Praktyczna pomoc
Typowe problemy
Alarm dźwiękowy po wystąpieniu awarii
Naciśnij i zwolnij przycisk TEST/SILENCE, aby wyciszyć sygnał dźwiękowy.
Czujnik C-Level nie działa poprawnie
Sprawdź, czy rurka wentylacyjna nie jest zaciśnięta opaską zaciskową lub nie jest zanurzona w wodzie.
Pływaki nie działają zgodnie z oczekiwaniami
Upewnij się, że pływaki mają swobodę ruchu i nie dotykają ścian zbiornika ani innych urządzeń.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed instalacją.
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową pompy.
- Użyj dławików typu 4X dla wszystkich wejść kablowych.
- Zainstaluj zworkę w miejscu pływaka redundancji, jeśli nie jest on używany.
- Uszczelnij przepusty kablowe masą uszczelniającą.
Parametry w praktyce
- Styki pomocnicze
- Wyjście przekaźnikowe 120V, 5A, zamknięte w stanie alarmu lub braku zasilania.
Ilustracje i schematy
- Schemat połączeń znajduje się na wewnętrznej stronie pokrywy panelu.
- Rysunki instalacji pływaków pokazują poprawne rozmieszczenie dla trybów Simplex i Duplex.
Zgodność modelu
- Panel współpracuje z czujnikiem C-Level i 1-2 pływakami lub z 3-4 pływakami.
- Wymagany montaż przez licencjonowanego elektryka zgodnie z NFPA-70.
