Instrukcja obsługi systemu alarmowego SJE Rhombus 101-01X Tank Alert I
Szybki przewodnik po systemie alarmowym SJE Rhombus 101-01X Tank Alert I. Dowiedz się, jak działa system, jakie są jego parametry techniczne, opcje zasilania oraz jak poprawnie podłączyć przełącznik pływakowy.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
System alarmowy Tank Alert I służy do monitorowania poziomu cieczy w zbiornikach, przepompowniach ścieków oraz instalacjach wodnych. Urządzenie generuje sygnał dźwiękowy i świetlny w przypadku wystąpienia niebezpiecznego poziomu cieczy. System może działać jako alarm wysokiego lub niskiego poziomu w zależności od zastosowanego przełącznika pływakowego.
Opis urządzenia
Panel alarmowy wyposażony jest w:
- Zieloną kontrolkę zasilania (Power On).
- Czerwoną kontrolkę alarmu (Warning Light).
- Przełącznik testowy (Test).
- Przełącznik wyciszenia syreny (Silence).
- Obudowę typu NEMA 1 przeznaczoną do użytku wewnątrz pomieszczeń.
Obsługa
W przypadku wystąpienia alarmu włącza się syrena o głośności 86 decybeli (mierzone z odległości 3 metrów) oraz czerwona lampka ostrzegawcza. Syrenę można wyciszyć za pomocą przełącznika Silence, jednak lampka ostrzegawcza pozostanie włączona do momentu usunięcia przyczyny alarmu.
Podłączenie i instalacja
System wykorzystuje niskonapięciowy mechanizm przełączający, który jest odizolowany od linii zasilającej, co zwiększa bezpieczeństwo użytkowania. Zaciski przełącznika pływakowego służą wyłącznie do podłączenia pływaka – nie należy podawać na nie napięcia zewnętrznego. Napięcie na zaciskach wynosi 12 VAC.

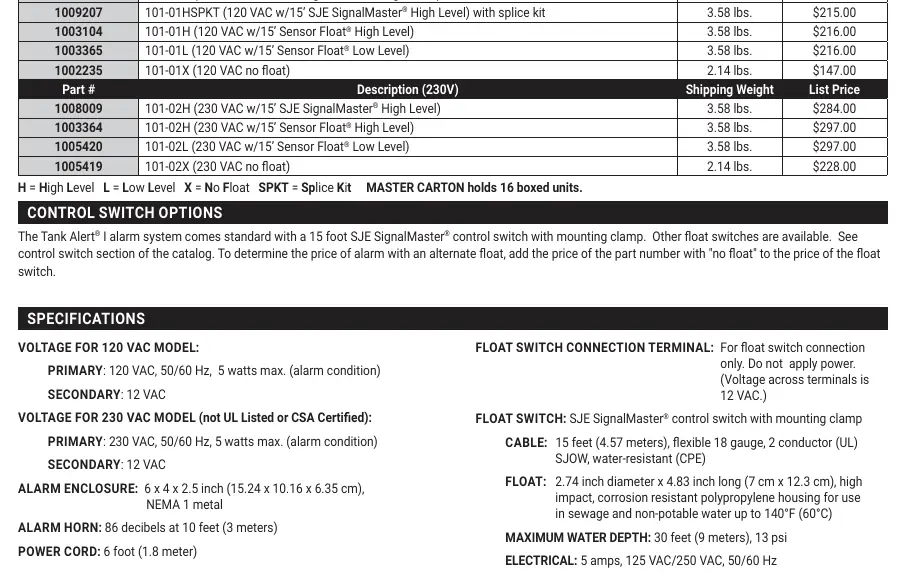

Dane techniczne
- Zasilanie: 120 VAC lub 230 VAC (zależnie od modelu), 50/60 Hz, 5 W.
- Napięcie wtórne: 12 VAC.
- Wymiary obudowy: 15,24 x 10,16 x 6,35 cm.
- Maksymalna głębokość zanurzenia pływaka: 9 metrów (30 stóp).
- Temperatura pracy cieczy: do 60°C (140°F).
- Kabel pływaka: 15 stóp (4,57 m), 18 gauge, 2-żyłowy.
W przypadku pytań technicznych prosimy o kontakt pod adresem e-mail: [email protected] lub odwiedzenie strony www.sjerhombus.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
SJE Rhombus
Praktyczna pomoc
Typowe problemy
Syrena alarmowa nie przestaje wyć
Syrena może zostać wyciszona przełącznikiem, ale lampka ostrzegawcza będzie świecić, dopóki poziom cieczy nie wróci do normy.
Brak reakcji systemu
Sprawdź, czy zielona kontrolka 'Power On' świeci się. Jeśli nie, sprawdź zasilanie panelu.
Przed użyciem
- Upewnij się, że model zasilania (120V lub 230V) jest zgodny z lokalną siecią elektryczną.
- Sprawdź, czy wybrany przełącznik pływakowy odpowiada funkcji alarmu (wysoki lub niski poziom).
- Upewnij się, że miejsce montażu jest wewnątrz pomieszczenia (obudowa NEMA 1).
- Sprawdź, czy kabel pływaka nie jest uszkodzony.
Parametry w praktyce
- 12 VAC (zaciski pływaka)
- Niskie napięcie sterujące; nie podłączaj tutaj zasilania sieciowego.
Ilustracje i schematy

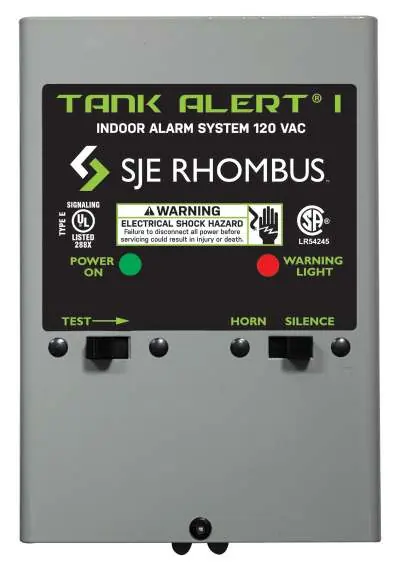

- Panel przedni zawiera wskaźniki Power On (zielony) i Warning Light (czerwony).
- Przełącznik Test służy do sprawdzania działania alarmu.
- Przełącznik Silence służy do wyciszania syreny.
Zgodność modelu
- Model 230 VAC nie posiada certyfikatów UL ani CSA.
- System może współpracować z dowolnym mechanizmem przełączającym UL Listed/Recognized o obciążeniu 1 A, 12 VAC.
