Instrukcja obsługi sterownika dozowania czasowego SJE Rhombus Type TD
Kompletny przewodnik instalacji, konfiguracji i rozwiązywania problemów dla sterownika SJE Rhombus Type TD. Dowiedz się, jak poprawnie zamontować pływaki, ustawić timer oraz wykonać diagnostykę elektryczną.
Spis treści
Najważniejsze informacje z instrukcji
Sterownik SJE Rhombus Type TD jest przeznaczony do systemów dozowania czasowego z wykorzystaniem dwóch, trzech lub czterech pływaków. Urządzenie musi być instalowane przez wykwalifikowanego elektryka zgodnie z przepisami NFPA-70. Obudowy NEMA 4X są przystosowane do użytku wewnątrz i na zewnątrz, pod warunkiem zachowania szczelności przepustów kablowych.
Instalacja pływaków
Pływaki muszą być zamontowane w odpowiedniej kolejności, aby system działał poprawnie. Przed montażem należy wyłączyć zasilanie.
- Zidentyfikuj i oznacz kable pływaków zgodnie ze schematem.
- Zamontuj pływaki na odpowiednich poziomach, zapewniając im swobodny zakres ruchu.
- Użyj zacisków montażowych, mocując je do rury wylotowej. Nie instaluj kabla pod obejmą zaciskową.
- W przypadku korzystania z pływaka redundantnego (redundant off), zamontuj go poniżej pływaka odcięcia niskiego poziomu (low level cutout), ale powyżej pompy.
Montaż sterownika
Sterownik powinien być zamontowany w miejscu, do którego sięgają kable pływaków i pompy. Jeśli odległość jest zbyt duża, należy użyć puszki połączeniowej SJE Rhombus o stopniu ochrony NEMA 4X. Wszystkie przepusty muszą być uszczelnione, aby zapobiec przedostawaniu się wilgoci i gazów do wnętrza panelu.
Ustawienia timera
Timer steruje cyklem pracy pompy. Cykl rozpoczyna się od fazy wyłączenia (OFF). Aby ustawić czas:
- Wybierz zakres czasu dla fazy OFF (np. 10H) i ustaw pokrętło na żądaną wartość.
- Wybierz zakres czasu dla fazy ON (np. 10M) i ustaw pokrętło na żądaną wartość.
- Po zakończeniu ustawień umieść timer z powrotem w gnieździe.
Rozwiązywanie problemów
W przypadku awarii należy sprawdzić ciągłość obwodów za pomocą omomierza na skali R X 1:
- Pływaki: W pozycji OFF powinna występować nieskończona rezystancja, w pozycji ON bliska zeru.
- Cewka stycznika: Odczyt zero oznacza zwarcie, nieskończoność oznacza przerwany obwód.
- Bezpieczniki: Odczyt nieskończoności oznacza przepalony bezpiecznik.
Informacje o producencie
SJE Rhombus
Praktyczna pomoc
Typowe problemy
Pompa nie działa zgodnie z oczekiwaniami
Sprawdź, czy kable pływaków są podłączone w poprawnej kolejności i czy pływaki nie blokują się nawzajem.
Pływak nie działa poprawnie
Zmierz rezystancję omomierzem na skali R X 1. Jeśli w pozycji OFF nie ma nieskończonej rezystancji lub w ON nie ma bliskiej zeru, wymień pływak.
Przepalony bezpiecznik
Sprawdź ciągłość bezpiecznika omomierzem. Jeśli odczyt to nieskończoność, wymień bezpiecznik na identyczny pod względem typu, napięcia i natężenia.
Przed użyciem
- Wyłącz wszystkie źródła zasilania przed instalacją.
- Upewnij się, że napięcie i natężenie zasilania są zgodne z wymaganiami silnika pompy.
- Zastosuj uszczelniacz do przepustów kablowych, aby chronić panel przed wilgocią.
- Sprawdź, czy pływaki mają swobodny zakres ruchu w zbiorniku.
- Upewnij się, że puszka połączeniowa (jeśli używana) nie jest zamontowana wewnątrz zbiornika.
Parametry w praktyce
- Low level cutout
- Pływak wyłączający pompę przy niskim poziomie cieczy.
- Redundant off
- Dodatkowy pływak zabezpieczający przed pracą na sucho.
Ilustracje i schematy
- Figury 1-4 pokazują konfiguracje systemów z 2, 3 lub 4 pływakami.
- Figura 5 ilustruje prawidłowy montaż zacisku kablowego na rurze.
- Figura 6 przedstawia schemat połączeń elektrycznych panelu TD.

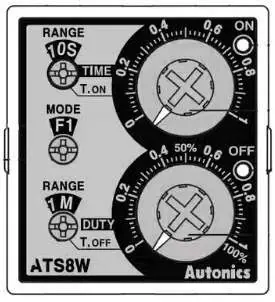

- Figura 8 pokazuje szczegóły ustawień pokręteł timera.
Zgodność modelu
- Systemy 2, 3 lub 4 pływakowe.
- Wymagana zgodność z kodem elektrycznym NFPA-70.
- Wszystkie elementy zacisków wykonane ze stali nierdzewnej 18-8.
