Instrukcja obsługi stacji dokującej Digitus DA-70917
Szybki przewodnik po stacji dokującej Digitus DA-70917. Dowiedz się, jak poprawnie podłączyć monitory, urządzenia USB, sieć oraz jak korzystać z funkcji ładowania i czytnika kart.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stacja dokująca Digitus DA-70917 to zaawansowane urządzenie rozszerzające możliwości laptopa. Kluczowym warunkiem działania stacji jest podłączenie zewnętrznego zasilacza do gniazda DC – bez niego urządzenie nie będzie pracować. Przed użyciem upewnij się, że port USB-C w Twoim komputerze obsługuje standardy DisplayPort Alt Mode oraz USB Power Delivery (PD).
Opis urządzenia i elementy zestawu
W zestawie znajduje się stacja dokująca, zasilacz (21V/7.1A), kabel zasilający oraz kabel USB-C (100 cm). Urządzenie oferuje 11 portów, w tym wyjścia wideo, porty USB, czytnik kart oraz złącze Ethernet.
Podłączenie i instalacja
Aby rozpocząć pracę, wykonaj następujące kroki:
- Podłącz zasilacz do gniazda DC w stacji dokującej.
- Podłącz stację do laptopa za pomocą dołączonego kabla USB-C.
- Podłącz urządzenia peryferyjne (monitory, mysz, klawiaturę, sieć) do odpowiednich portów stacji.
- Upewnij się, że system operacyjny wykrył urządzenie.
Obsługa monitorów i tryby pracy
Stacja obsługuje do trzech zewnętrznych monitorów:
- Tryb SST (Mirroring): Klonowanie obrazu, obsługiwane przez wszystkie systemy operacyjne.
- Tryb MST (Rozszerzenie ekranu): Rozszerzenie pulpitu, obsługiwane w systemach Windows, ChromeOS i Linux.
- Rozdzielczość: Maksymalna rozdzielczość to 4K/60Hz. Rzeczywista wydajność zależy od karty graficznej laptopa oraz obsługi DP 1.4 Alt Mode.

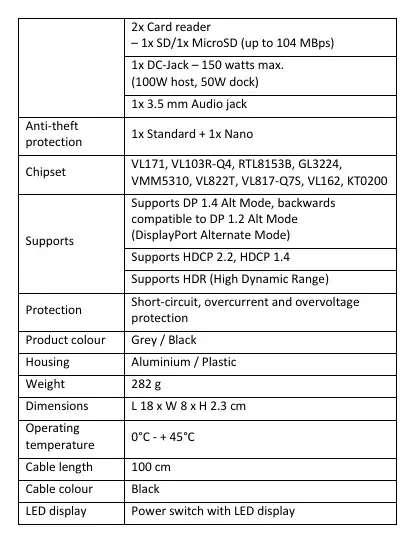

Dane techniczne i porty
Urządzenie wyposażone jest w:
- Wideo: 2x HDMI, 1x DisplayPort.
- Dane: 2x USB-A 3.2 Gen 2 (10 Gbit/s), 1x USB-C 3.2 Gen 2 (10 Gbit/s).
- Sieć i Audio: Gigabit Ethernet (RJ45), gniazdo audio 3.5 mm.
- Dodatki: Czytnik kart SD/MicroSD (do 104 MBps), zabezpieczenia antykradzieżowe (Standard + Nano).
Wymagania systemowe i kompatybilność
Stacja jest kompatybilna z systemami:
- Windows 7 i nowsze.
- macOS 12 i nowsze.
- iOS (od iPhone 15) i iPadOS 16 i nowsze.
- Android 14 i nowsze.
- ChromeOS 116.0.5845.120 i nowsze.
- Linux 22.04 LTS i nowsze.
Rozwiązywanie problemów
Jeśli stacja nie działa, sprawdź przede wszystkim podłączenie zasilacza. Jeśli monitory nie wyświetlają obrazu, zweryfikuj, czy Twój laptop wspiera DP Alt Mode. Pamiętaj, że pełna funkcjonalność (w tym rozdzielczości 4K) wymaga obsługi standardu DP 1.4 Alt Mode przez komputer.
Informacje o producencie
DIGITUS
Praktyczna pomoc
Typowe problemy
Stacja dokująca nie działa
Upewnij się, że zasilacz jest podłączony do gniazda DC. Stacja nie działa bez zewnętrznego zasilania.
Brak obrazu na monitorach
Sprawdź, czy port USB-C w laptopie obsługuje DisplayPort Alt Mode. Upewnij się, że używasz odpowiedniego kabla.
Niska rozdzielczość lub brak obsługi 4K
Sprawdź, czy Twój laptop obsługuje DP 1.4 Alt Mode. Wydajność zależy od karty graficznej komputera.
Przed użyciem
- Podłącz zasilacz do gniazda DC w stacji.
- Sprawdź, czy laptop obsługuje DisplayPort Alt Mode.
- Sprawdź, czy laptop obsługuje USB Power Delivery (PD).
- Upewnij się, że używasz dołączonego kabla USB-C.
- Sprawdź wymagania systemowe dla Twojego systemu operacyjnego.
Ilustracje i schematy
- 1: Zasilacz 150W
- 2: Port Gigabit Ethernet
- 3: Wyjścia wideo (2x HDMI, 1x DP)
- 4-5: Porty USB (10 Gbit/s)
- 6: Czytnik kart SD/MicroSD
Zgodność modelu
- Wymaga obsługi DP Alt Mode i USB Power Delivery przez laptopa.
- Tryb MST (rozszerzenie ekranu) nie jest obsługiwany przez wszystkie systemy (np. macOS może mieć ograniczenia).
- Wymagane systemy: Windows 7+, macOS 12+, iOS/iPadOS 16+, Android 14+, ChromeOS 116+, Linux 22.04+.
