Dimplex LIA 0608HXCF M - 1316HXCF M Split Air-to-Water Heat Pump with Hydrobox
Instrukcja instalacji i obsługi dla pomp ciepła typu split powietrze-woda Dimplex serii LIA, zawierająca wytyczne dotyczące montażu, uruchomienia, konserwacji oraz bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Pompy ciepła Dimplex serii LIA (LIA 0608HXCF M, LIA 0911HXCF M, LIA 1316HXCF M) to zaawansowane urządzenia typu split powietrze-woda z jednostką wewnętrzną Hydrobox. Systemy te są przeznaczone do ogrzewania budynków mieszkalnych oraz przygotowania ciepłej wody użytkowej. Dzięki zintegrowanym komponentom hydraulicznym, takim jak pompa obiegowa, czujnik przepływu i menedżer pompy ciepła, instalacja jest uproszczona i wydajna.
Bezpieczeństwo
Urządzenia wykorzystują czynnik chłodniczy R32, który jest bezwonny i łatwopalny. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami budowlanymi i normami bezpieczeństwa. Należy unikać instalacji w pobliżu źródeł zapłonu, otwartego ognia lub w pomieszczeniach o niewystarczającej wentylacji. W przypadku wycieku czynnika należy zapewnić odpowiednią wentylację i opuścić pomieszczenie.
Uruchomienie i instalacja

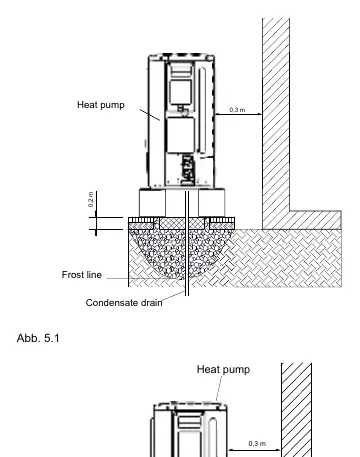

Instalacja jednostki zewnętrznej wymaga zachowania odpowiednich odstępów od ścian i przeszkód, aby zapewnić prawidłowy przepływ powietrza. Jednostka wewnętrzna powinna być zamontowana w pomieszczeniu zabezpieczonym przed mrozem. Przed uruchomieniem system musi zostać napełniony, odpowietrzony i poddany próbie szczelności. Należy również sprawdzić jakość wody w instalacji grzewczej, aby uniknąć korozji i osadzania się kamienia.
Konserwacja i serwis
Regularna konserwacja jest kluczowa dla zachowania optymalnej wydajności pompy ciepła. Zaleca się coroczne przeglądy, w tym czyszczenie filtrów (odmulaczy) oraz sprawdzanie szczelności układu chłodniczego. Wszelkie prace serwisowe muszą być wykonywane przez autoryzowany serwis. W przypadku wystąpienia usterek, należy skonsultować się z wyświetlaczem menedżera pompy ciepła, który wskazuje kody błędów.
Utylizacja
Po zakończeniu okresu eksploatacji, demontaż i utylizacja urządzenia muszą być przeprowadzone przez wyspecjalizowane firmy zgodnie z obowiązującymi przepisami dotyczącymi ochrony środowiska i odzysku czynników chłodniczych.
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Niewystarczające ogrzewanie lub chłodzenie
Sprawdź ustawienia krzywej grzewczej, uzupełnij wodę w układzie do ciśnienia 2.0-2.3 bar lub wyczyść filtr (odmulacz).
Hałas z pompy wodnej
Układ wymaga odpowietrzenia. Uzupełnij wodę i sprawdź poprawność działania zbiornika wyrównawczego.
Woda wycieka przez wąż spustowy
Zbyt wysokie ciśnienie w układzie. Spuść nadmiar wody przez zawór bezpieczeństwa.
Brak podgrzewania ciepłej wody użytkowej
Sprawdź, czy zadziałał wyłącznik termiczny grzałki (naciśnij przycisk Reset) lub sprawdź ustawienia na menedżerze pompy.
Przed użyciem
- Sprawdź poprawność połączeń elektrycznych i uziemienia.
- Upewnij się, że wszystkie zawory w obiegu grzewczym są otwarte.
- Sprawdź, czy ciśnienie wody w układzie wynosi od 1.0 do 2.5 bar.
- Upewnij się, że drogi wlotu i wylotu powietrza są drożne.
- Przeprowadź odpowietrzenie układu grzewczego.
- Sprawdź, czy filtry (odmulacze) są czyste.
- Upewnij się, że usunięto zabezpieczenia transportowe.
Parametry w praktyce
- Nominalny przepływ
- Wymagana ilość wody przepływająca przez pompę dla zapewnienia optymalnej pracy zgodnie z normą EN 14511.
- Ciśnienie start-to-leak
- Ciśnienie, przy którym zawór bezpieczeństwa zaczyna upuszczać wodę (2.5 bar).
- Stopień ochrony IP
- Klasa odporności urządzenia na warunki zewnętrzne (np. IP X4 dla jednostki zewnętrznej).
Ilustracje i schematy
- Schemat hydrauliczny pokazuje połączenia między jednostką zewnętrzną a wewnętrzną (Hydrobox).
- Schematy elektryczne przedstawiają podłączenia zasilania, komunikacji oraz czujników.
- Wykresy granic pracy określają dopuszczalne temperatury zasilania w zależności od temperatury źródła ciepła.

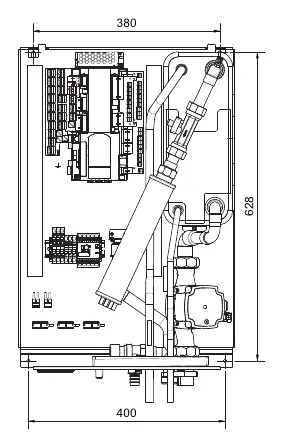

- Rysunki wymiarowe ułatwiają planowanie miejsca montażu i fundamentów.
Zgodność modelu
- Urządzenie wymaga hydraulicznie zamkniętego systemu.
- Wymagane jest stosowanie wody o odpowiedniej jakości (VDI 2035).
- W przypadku instalacji w strefach nadmorskich należy unikać bezpośredniego wiatru morskiego.
- Wymagana jest instalacja wyłącznika różnicowoprądowego.
