Dimplex LIA 0608HXCF M Split Heat Pump Installation Guide
Instrukcja instalacji i schematy elektryczne dla pomp ciepła typu split Dimplex LIA 0608HXCF M oraz LIA 0911HXCF M.
Spis treści
Opis systemu
Pompy ciepła Dimplex serii LIA 0608HXCF M oraz LIA 0911HXCF M to zaawansowane urządzenia typu split, składające się z jednostki zewnętrznej oraz hydroboxu z wbudowanym menedżerem pompy ciepła. System zapewnia efektywne ogrzewanie oraz możliwość chłodzenia w zależności od konfiguracji.
Instalacja elektryczna
Instalacja elektryczna wymaga precyzyjnego połączenia jednostki zewnętrznej (+A100) z hydroboxem (+A200) oraz rozdzielnicą (+A300). Kluczowe jest zastosowanie odpowiednich przekrojów przewodów, takich jak NYM-J 3x6,0mm dla zasilania hydroboxu oraz 3x4,0mm dla jednostki zewnętrznej. Komunikacja między jednostkami odbywa się za pomocą magistrali FBUS, wymagającej przewodu ekranowanego typu J-Y(ST)Y.
Konfiguracja funkcji
Menedżer pompy ciepła w hydroboxie obsługuje różne tryby pracy poprzez odpowiednie przypisanie funkcji do złączy:
- Funkcja 0 (szara): Konfiguracja ogólna systemu (+A400).
- Funkcja 1 (żółta): Obsługa ciepłej wody użytkowej (+A420), w tym podłączenie czujnika temperatury wody oraz zaworu przełączającego.
- Funkcja 2 (zielona): Dodatkowe funkcje sterowania.
- Funkcja 3 (czerwona): Obsługa obiegu chłodniczego wewnętrznego oraz aktywacja chłodzenia (+A150).
Podłączenia czujników i sterowania
System umożliwia podłączenie zewnętrznych czujników oraz modułów sterujących, takich jak czujnik temperatury zewnętrznej (-WR1), czujnik ciepłej wody (-WR3), czy moduły Smart-Grid. W przypadku instalacji chłodzenia konieczne jest podłączenie czujnika punktu rosy (-N5) oraz przełącznika trybu grzanie/chłodzenie (-K28). Wszystkie połączenia powinny być wykonane zgodnie ze schematami zacisków znajdującymi się na płycie głównej hydroboxu.
Bezpieczeństwo i konserwacja
Podczas instalacji należy bezwzględnie przestrzegać lokalnych przepisów elektrycznych. Zabezpieczenia (bezpieczniki) muszą być dobrane zgodnie z wymaganiami dla poszczególnych obwodów (np. C13A dla menedżera, C20A dla pompy ciepła). Regularna konserwacja obejmuje sprawdzanie szczelności połączeń elektrycznych oraz poprawności działania czujników. W przypadku wystąpienia błędów, system może sygnalizować usterkę poprzez wskaźnik zdalny (-H5).
Informacje o producencie
Dimplex
Praktyczna pomoc
Typowe problemy
Błąd komunikacji między jednostkami
Sprawdź poprawność podłączenia magistrali FBUS na złączach J9 i ekranowanie przewodu J-Y(ST)Y.
Brak aktywacji chłodzenia
Upewnij się, że funkcja 3 (czerwona) jest poprawnie skonfigurowana i podłączono czujnik punktu rosy (-N5).
Przed użyciem
- Sprawdź poprawność zasilania 230V dla hydroboxu.
- Zweryfikuj przekroje przewodów zasilających zgodnie ze schematem.
- Upewnij się, że wszystkie czujniki (zewnętrzny, wody) są podłączone do odpowiednich zacisków.
- Sprawdź poprawność podłączenia magistrali komunikacyjnej.
- Zweryfikuj ustawienia funkcji (0, 1, 2 lub 3) na płycie głównej.
Ilustracje i schematy
- Schemat 1 przedstawia połączenia elektryczne między jednostką zewnętrzną, hydroboxem i rozdzielnicą.
- Schemat 2 ilustruje układ hydrauliczny z czujnikami R1, R3 oraz zaworem YM18.

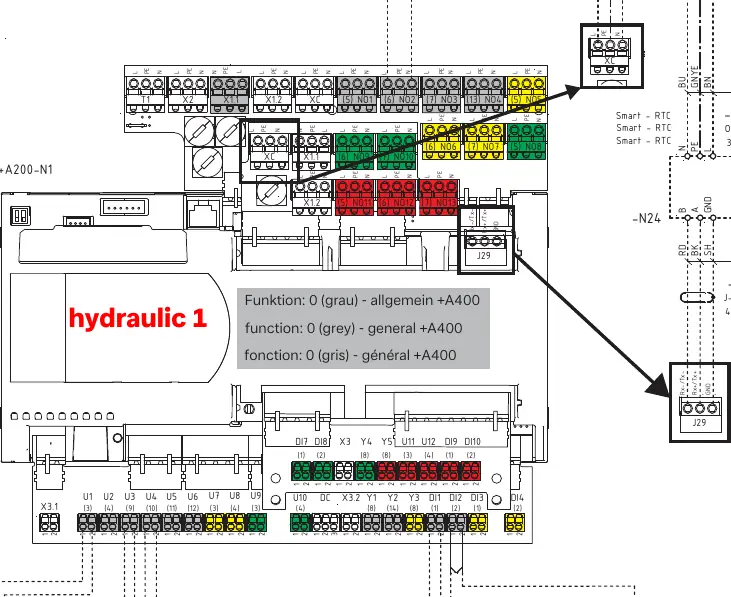

- Schematy 3-6 pokazują szczegółowe przypisanie zacisków na płycie głównej dla różnych funkcji pracy.
Zgodność modelu
- Urządzenie przeznaczone do pracy w systemach typu split.
- Wymaga dedykowanego menedżera pompy ciepła wbudowanego w hydrobox.
