Instrukcja obsługi bezprzewodowego przycisku DiO 150m
Szybki przewodnik po instalacji, parowaniu i montażu bezprzewodowego przycisku DiO 150m (model 84210-V2). Dowiedz się, jak wymienić baterię, połączyć urządzenie z dzwonkiem oraz bezpiecznie zamontować przycisk na ścianie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bezprzewodowy przycisk DiO 150m (model 84210-V2) służy do zdalnego wyzwalania dzwonka lub innych urządzeń z serii DiO 1.0. Urządzenie jest zasilane bateryjnie i wymaga sparowania z odbiornikiem przed pierwszym użyciem. Zasięg transmisji wynosi do 150 metrów w otwartej przestrzeni.
Instalacja baterii
Przed użyciem należy zainstalować baterię wewnątrz przycisku:
- Otwórz obudowę przycisku za pomocą płaskiego śrubokręta.
- Włóż baterię CR2032, zwracając uwagę na prawidłową polaryzację (+/-).
- Zamknij obudowę.

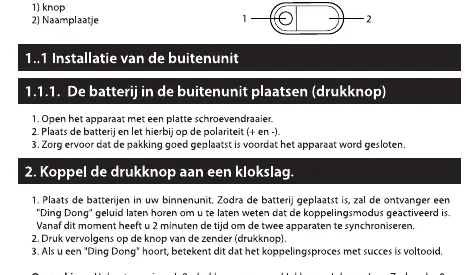

Parowanie z dzwonkiem
Aby połączyć przycisk z dzwonkiem:
- Włóż baterię do dzwonka (odbiornika). Dzwonek wyemituje sygnał "Ding Dong", co oznacza, że jest w trybie parowania (trwa on 2 minuty).
- Naciśnij przycisk na nadajniku.
- Dzwonek wyemituje kolejny sygnał "Ding Dong", potwierdzając pomyślne sparowanie.

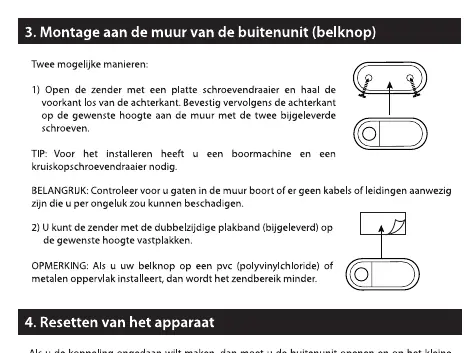

Montaż na ścianie
Przycisk można zamontować na dwa sposoby:
- Za pomocą śrub: Otwórz obudowę, rozdzielając przednią i tylną część. Przykręć tylną część do ściany na odpowiedniej wysokości.
- Za pomocą taśmy dwustronnej: Przyklej przycisk do czystej i płaskiej powierzchni.
Uwaga: Montaż na powierzchniach metalowych lub z PVC może znacząco ograniczyć zasięg transmisji.
Resetowanie urządzenia
Jeśli chcesz usunąć parowanie, otwórz obudowę przycisku i naciśnij przycisk resetowania. Sygnał "Ding Dong" potwierdzi, że synchronizacja została usunięta.
Kompatybilność i dane techniczne
Urządzenie jest kompatybilne ze wszystkimi produktami z serii DiO 1.0. Dane techniczne:
- Częstotliwość radiowa: 433,92 MHz
- Moc nadawania:
- Zasięg: 150 m (w otwartej przestrzeni)
- Zasilanie: bateria CR2032 (w zestawie)
- Klasa szczelności: IP44
Bezpieczeństwo
Przechowuj baterie poza zasięgiem dzieci. W przypadku połknięcia baterii należy natychmiast skontaktować się z lekarzem. Nie używaj urządzenia w miejscach, gdzie może dojść do zakłóceń sygnału.
Informacje o producencie
DiO Connected Home
Praktyczna pomoc
Typowe problemy
Brak reakcji dzwonka po naciśnięciu przycisku
Sprawdź, czy bateria w przycisku jest naładowana i poprawnie włożona. Upewnij się, że urządzenie zostało poprawnie sparowane.
Zbyt mały zasięg działania
Unikaj montażu przycisku na powierzchniach metalowych lub z PVC, które tłumią sygnał radiowy.
Dzwonek nie wchodzi w tryb parowania
Upewnij się, że włożyłeś baterię do dzwonka zgodnie z instrukcją. Tryb parowania jest aktywny tylko przez 2 minuty po włożeniu baterii.
Przed użyciem
- Przygotuj baterię CR2032 (dołączona do zestawu).
- Przygotuj płaski śrubokręt do otwarcia obudowy.
- Upewnij się, że powierzchnia montażowa jest czysta i płaska.
- Sprawdź, czy w pobliżu nie ma dużych metalowych przeszkód.
Ilustracje i schematy
- Rysunek instalacji baterii pokazuje, jak podważyć obudowę przycisku płaskim śrubokrętem.
- Schemat montażu ściennego ilustruje podział obudowy na dwie części przed przykręceniem do ściany.
Zgodność modelu
- Urządzenie współpracuje wyłącznie z produktami z serii DiO 1.0.
