Instrukcja obsługi płytki ewaluacyjnej Diodes AP3928 EV1

Szybki przewodnik po płytce ewaluacyjnej Diodes AP3928 EV1. Zawiera specyfikację techniczną, schemat połączeń, instrukcję uruchomienia oraz wyniki testów wydajności i zabezpieczeń.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Płytka ewaluacyjna AP3928 EV1 służy do demonstracji działania regulatora obniżającego napięcie (step-down) opartego na układzie AP3928. Jest to rozwiązanie nieizolowane, przeznaczone do zasilania urządzeń domowych oraz systemów IoT. Płytka jest fabrycznie ustawiona na wyjście 18V/550mA.

Opis urządzenia

Układ AP3928 integruje 700V MOSFET w obudowie SO-8. Główne cechy to:

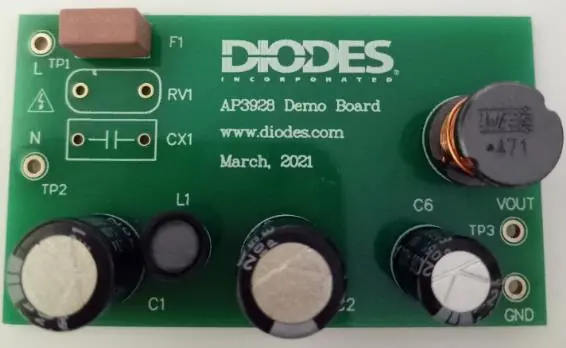

Widok płytki z góry
Widok płytki z góry
Schemat płytki ewaluacyjnej
Schemat płytki ewaluacyjnej
  • Uniwersalne napięcie wejściowe: 85V do 265V AC.
  • Niskie zużycie energii w trybie czuwania: poniżej 30mW przy braku obciążenia.
  • Wysoka sprawność spełniająca normy DOE i CoC.
  • Zabezpieczenia: OTP (przegrzanie), OLP (przeciążenie), OLD (otwarta pętla), SCP (zwarcie).

Podłączenie i uruchomienie

  1. Upewnij się, że źródło zasilania AC jest wyłączone lub odłączone.
  2. Podłącz przewody zasilania AC do złączy oznaczonych jako L i N po lewej stronie płytki.
  3. Włącz zasilanie AC.
  4. Zmierz napięcie na złączach +V i GND, aby upewnić się, że wynosi ono 18V.

UWAGA: Płytka jest nieizolowana. Nie dotykaj żadnych elementów podczas pracy, ponieważ wszystkie punkty są podłączone do wysokiego napięcia.

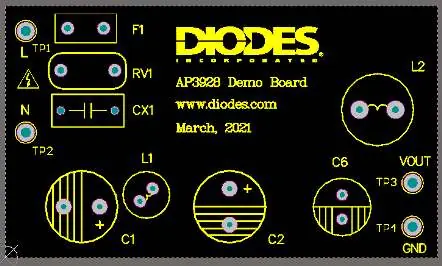

Układ ścieżek PCB - widok z góry
Układ ścieżek PCB - widok z góry

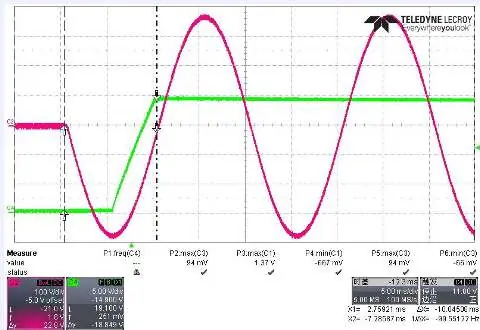

Dodatkowe zdjęcie montażowe ze strony 9
Dodatkowe zdjęcie montażowe ze strony 9

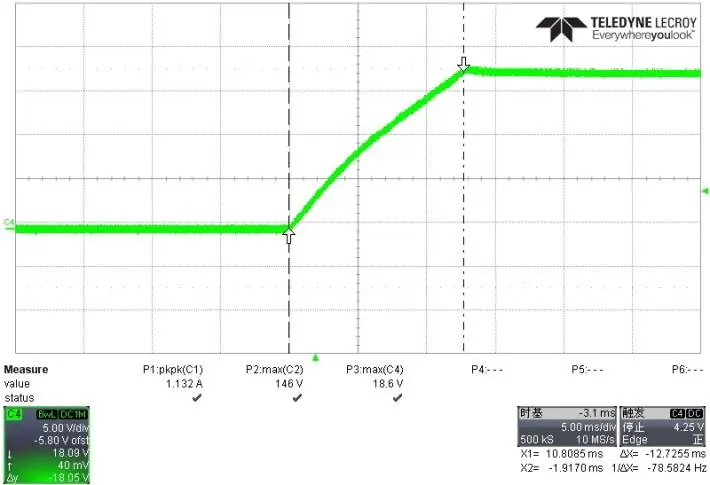

Dodatkowe zdjęcie montażowe ze strony 10
Dodatkowe zdjęcie montażowe ze strony 10

Specyfikacja techniczna

  • Napięcie wejściowe: 85V - 265V AC (47Hz - 63Hz).
  • Napięcie wyjściowe: 18V (tolerancja ±5%).
  • Prąd wyjściowy: 550mA (znamionowy).
  • Temperatura pracy: -20°C do 85°C.

Testy systemu

Instrukcja zawiera szczegółowe wyniki testów:

Test termiczny (85Vac)
Test termiczny (85Vac)
  • Wydajność: Pomiary sprawności przy różnych obciążeniach (10%-100%).
  • Zabezpieczenia: Testy zwarciowe (SCP), otwartej pętli (OLD) i przeciążeniowe (OLP).
  • Termika: Obrazy z kamery termowizyjnej pokazujące rozkład temperatury na układzie AP3928.
  • EMI: Wyniki skanowania kompatybilności elektromagnetycznej (EN55022 Class B).

Praktyczna pomoc

Typowe problemy

Brak stabilnego napięcia wyjściowego

Sprawdź, czy obciążenie nie przekracza punktu zabezpieczenia nadprądowego (OLP), który wynosi 750mA.

Wysoka temperatura układu

Płytka jest typu open-frame i nie posiada obudowy. Upewnij się, że ma zapewnioną odpowiednią wentylację.

Przed użyciem

  • Upewnij się, że źródło zasilania AC jest wyłączone przed podłączeniem.
  • Podłącz przewody zasilania AC do złączy 'L' i 'N'.
  • Sprawdź, czy kondensatory są rozładowane przed rozpoczęciem testów.
  • Użyj sondy różnicowej do pomiarów napięcia 'Drain' i 'S' układu AP3928.

Parametry w praktyce

Napięcie wejściowe
85V do 265V AC (uniwersalne).
Napięcie wyjściowe
18V (ustawienie fabryczne).
Prąd wyjściowy
Maksymalnie 550mA (znamionowy).

Ilustracje i schematy

  • Schemat (Rysunek 3) przedstawia układ zasilacza z mostkiem prostowniczym, cewkami L1/L2 i układem AP3928.
  • Rysunki 4 i 5 pokazują układ ścieżek PCB (top i bottom view).

Zgodność modelu

  • Płytka jest nieizolowana – nie dotykaj elementów pod napięciem.
  • Zaprojektowana do urządzeń domowych (wentylatory, ryżowary, klimatyzatory) oraz zasilania pomocniczego IoT.
