Instrukcja obsługi układu demonstracyjnego Linear Technology 1376A-A/-B
Szybki przewodnik po układzie demonstracyjnym Linear Technology 1376A-A/-B. Dowiedz się, jak skonfigurować zasilanie USB, podłączyć obciążenia, używać oprogramowania QuikEval oraz jak poprawnie przeprowadzić procedurę uruchomienia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Układ demonstracyjny 1376A-A oraz 1376A-B służy do ewaluacji układów LTC3555-1 i LTC3555-3, które są zaawansowanymi menedżerami zasilania USB z potrójnym regulatorem DC/DC. Dokumentacja opisuje procedurę konfiguracji sprzętowej, podłączenia obciążeń oraz korzystania z oprogramowania sterującego.
Procedura szybkiego startu
- Zainstaluj oprogramowanie QuikEval.exe zgodnie z instrukcją DC590.
- Podłącz płytkę DC1376A do interfejsu DC590 i komputera PC.
- Uruchom oprogramowanie QuikEval, które automatycznie wykryje płytkę i wyświetli interfejs graficzny (GUI).
- W przypadku korzystania z zewnętrznego zasilacza, ustaw napięcie na 0V przed podłączeniem do zacisków VBUS i GND. Nie używaj jednocześnie wejścia USB i zewnętrznego zasilacza.
- Ustaw zworki JP1 (NTC), JP2 i JP3 (ILIM) zgodnie z wymaganiami aplikacji.
Konfiguracja i ustawienia
Płytka posiada zworki umożliwiające konfigurację pracy układu:
- JP1 (NTC): Ustaw na "INT", aby korzystać z sieci rezystorów na płytce, lub na "EXT" przy użyciu zewnętrznego rezystora NTC.
- JP2 i JP3 (ILIM0, ILIM1): Służą do ustawiania limitu prądu wejściowego. Dostępne tryby to 100mA (1X), 1A (10X), 0.5mA (SUSP) oraz 500mA (5X).
Pomiary i testowanie
Aby poprawnie zmierzyć parametry pracy, należy podłączyć obciążenia regulowane w szeregu z amperomierzem do odpowiednich zacisków wyjściowych (LDO3V3, VOUT, VOUT1, VOUT2, VOUT3) oraz podłączyć woltomierz równolegle. Podczas pomiaru tętnień napięcia (ripple) należy unikać długich przewodów masowych sondy oscyloskopowej, dotykając końcówką sondy bezpośrednio zacisków VBUS lub VOUT(x) i GND.
Informacje aplikacyjne
Układ został zaprojektowany do pracy z bateriami Li-Ion lub Li-Polymer. W przypadku używania symulatora baterii, należy zastosować sieć RC (C15, R9, R10, R11), aby zasymulować niską impedancję rzeczywistej baterii i zapewnić stabilną pracę układu. Przewody łączące zasilacz z płytką powinny być skręcone, aby zminimalizować indukcyjność.
Oficjalne zasoby z instrukcji
Informacje o producencie
Linear Technology
Praktyczna pomoc
Typowe problemy
Oscylacje podczas używania symulatora baterii
Użyj sieci RC (C15, R9, R10, R11) lub sprawdź impedancję symulatora. Trudno jest dopasować impedancję rzeczywistej baterii bez odpowiedniej kompensacji.
Niestabilność w sekcji ładowarki
Upewnij się, że przewody zasilające są skręcone, aby zminimalizować indukcyjność, która może powodować niestabilność.
Przed użyciem
- Zainstaluj oprogramowanie QuikEval.exe.
- Upewnij się, że nie używasz jednocześnie wejścia USB i zewnętrznego zasilacza.
- Przygotuj obciążenia (0-25mA, 0-2A, 0-400mA, 0-1A) zgodnie z instrukcją.
- Sprawdź ustawienia jumperów JP1, JP2, JP3 przed podłączeniem zasilania.
- Przygotuj woltomierz i amperomierz do monitorowania parametrów.
Ilustracje i schematy

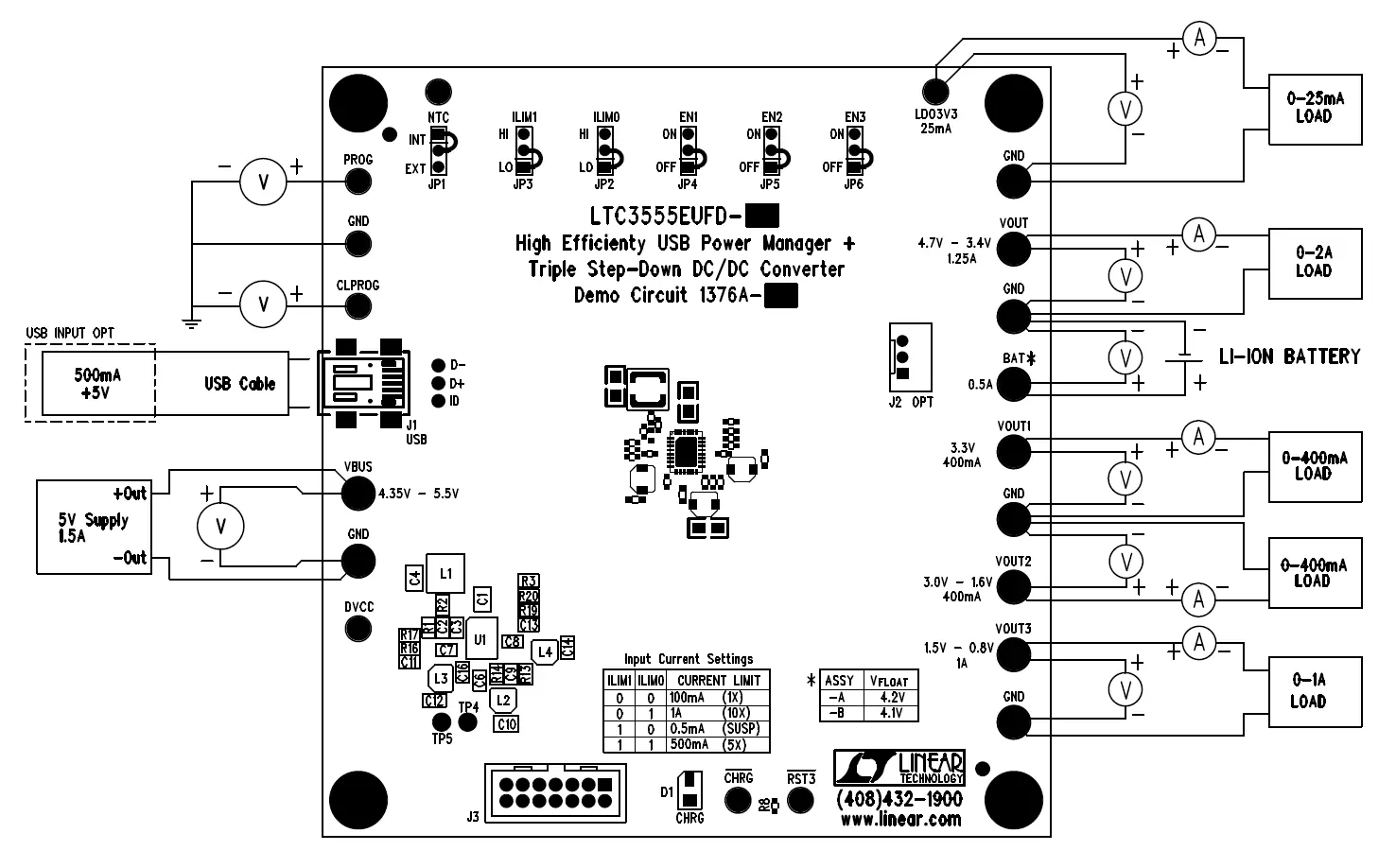

- Rysunek 2 przedstawia schemat połączeń sprzętu pomiarowego z układem demonstracyjnym.

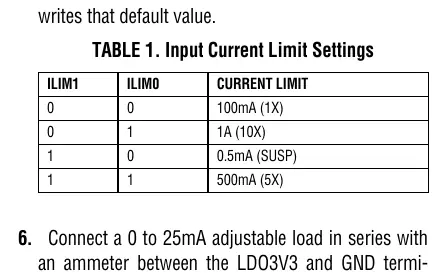

- Tabela 1 zawiera ustawienia limitu prądu wejściowego za pomocą jumperów ILIM0 i ILIM1.
Zgodność modelu
- Współpracuje z bateriami Li-Ion lub Li-Polymer.
- Wymaga oprogramowania QuikEval dla pełnej kontroli GUI.
- Wymaga minimum 10uF na pinie VOUT w trybie 10X dla stabilności.
