Instrukcja obsługi płytki ewaluacyjnej Linear Technology DC1255
Szybki przewodnik po płytce ewaluacyjnej Linear Technology DC1255 dla przetworników ADC LTC1605 i LTC1606. Dowiedz się, jak podłączyć zasilanie, skonfigurować źródło zegara, wejścia analogowe oraz jak rozpocząć zbieranie danych za pomocą...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Płytka ewaluacyjna DC1255 służy do testowania i oceny wydajności przetworników ADC LTC1605 oraz LTC1606. Dokumentacja opisuje procedurę podłączenia, konfigurację zasilania, wybór źródła zegara oraz sposób zbierania danych za pomocą oprogramowania Pscope. Płytka wymaga zasilania 7-9V DC, a opcjonalnie +/-15V dla wzmacniacza wejściowego.
Procedura szybkiego startu
- Podłącz płytkę DC1255 do płytki zbierania danych DC718B za pomocą złącza J2.
- Podłącz DC718B do komputera PC za pomocą standardowego kabla USB A/B.
- Doprowadź zasilanie 7-9V DC do terminali 7V-9V i GND.
- Jeśli używasz wzmacniacza U3, podłącz zasilanie +15V i -15V do odpowiednich terminali.
- Podłącz źródło sygnału o niskim jitterze do złącza J1.
- Uruchom oprogramowanie QuickEval-II (Pscope.exe w wersji K51 lub nowszej).
- Kliknij przycisk Collect w oprogramowaniu, aby rozpocząć zbieranie danych.
Konfiguracja płytki
Zasilanie
Płytka wymaga zasilania 7-9V DC (ok. 24mA). Zasilanie to zasila przetwornik ADC poprzez regulator LT1761-5, który zapewnia ochronę przed odwrotną polaryzacją. Zasilanie +/-15V jest wymagane tylko w przypadku korzystania ze wzmacniacza U3 (można go pominąć, ustawiając zworkę JP1).
Zegar
Zworka JP10 (CLK) pozwala wybrać między zegarem wewnętrznym (domyślnie) a zewnętrznym. Wewnętrzny zegar oparty jest na oscylatorze 1MHz dzielonym przez licznik 74VHC161. Zworki JP4-JP7 służą do ustawienia dzielnika zegara dla konkretnego modelu ADC (LTC1605 lub LTC1606).
Wejście analogowe
Zworka JP1 steruje torem sygnału. W pozycji "IN" wzmacniacz U3 jest włączony, co zapewnia wzmocnienie 9dB. W pozycji "OUT" impedancja wejściowa na złączu J1 wynosi 10kΩ.
Zbieranie danych

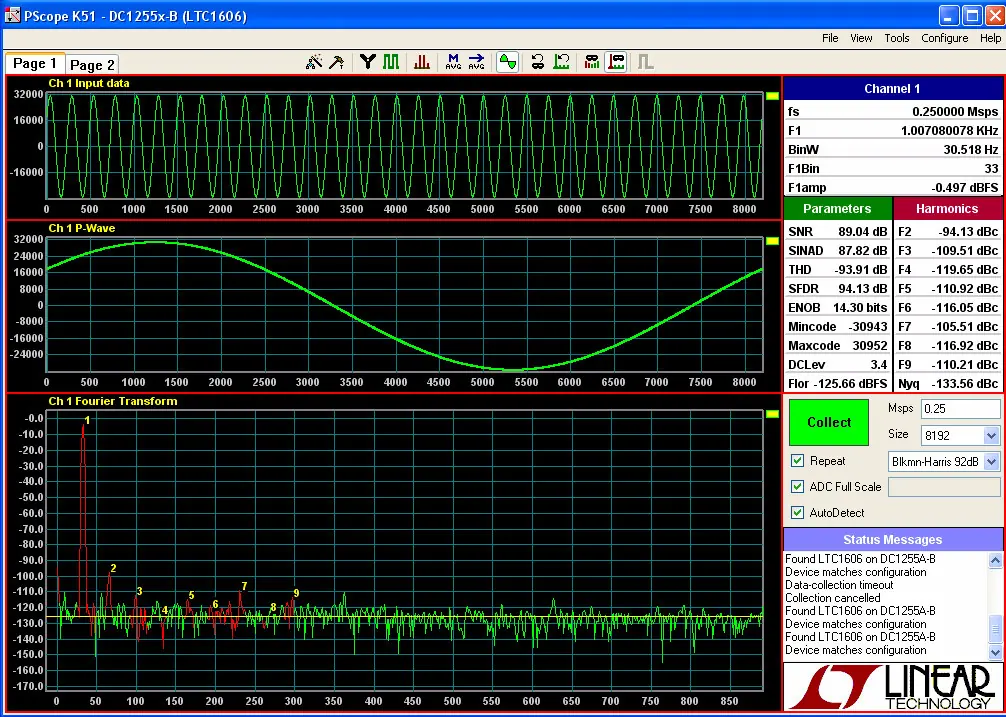

Oprogramowanie Pscope automatycznie rozpoznaje płytkę DC1255. Po kliknięciu przycisku Collect, dane są przesyłane do komputera. W przypadku problemów z wydajnością, upewnij się, że źródło sygnału ma niski jitter i odpowiednią częstotliwość dla próbkowania koherentnego.
Oficjalne zasoby z instrukcji
Informacje o producencie
Linear Technology
Praktyczna pomoc
Typowe problemy
Niskie SNR lub zniekształcenia przy wysokiej impedancji źródła.
Użyj wzmacniacza w torze sygnału, ustawiając zworkę JP1 w pozycji IN.
Problemy z wydajnością przy wysokim wzmocnieniu.
Zastosuj izolację transformatorową na wejściu, aby wyeliminować różnice potencjałów masy między instrumentami.
Brak poprawnego zbierania danych w Pscope.
Upewnij się, że używasz wersji oprogramowania K51 lub nowszej i w razie potrzeby kliknij przycisk Collect ponownie.
Przed użyciem
- Podłącz płytkę DC1255 do DC718B przez złącze J2.
- Doprowadź zasilanie 7-9V DC do terminali 7V-9V i GND.
- Jeśli używasz wzmacniacza U3, podłącz +/-15V.
- Podłącz źródło sygnału o niskim jitterze do J1.
- Upewnij się, że oprogramowanie Pscope jest zainstalowane.
Ilustracje i schematy

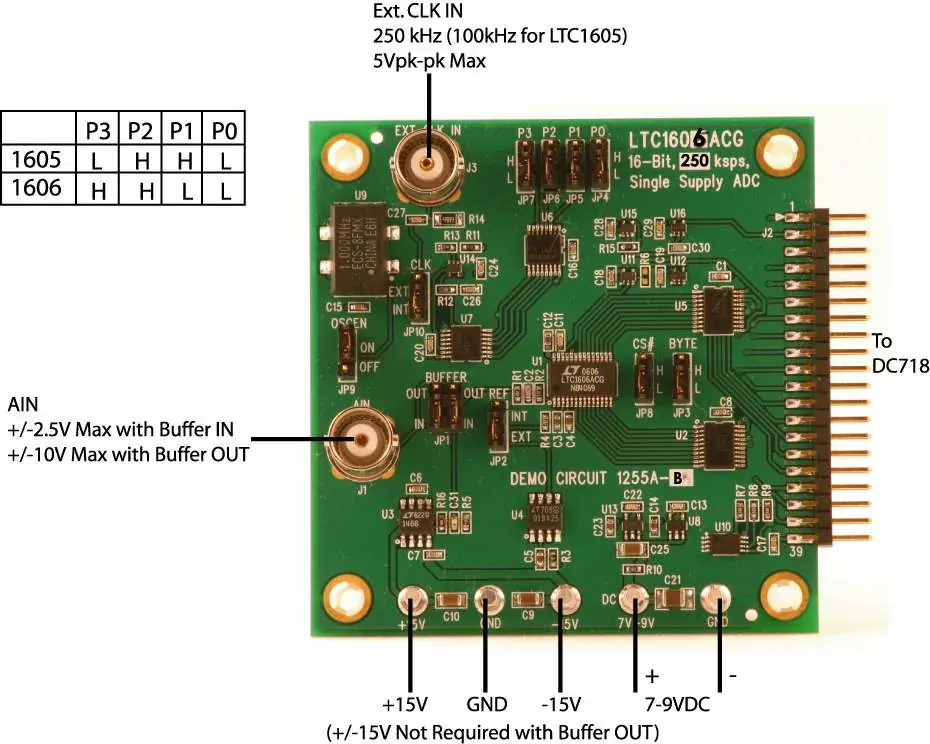

- Rysunek 1 przedstawia schemat połączeń płytki, w tym złącza zasilania, wejścia sygnału i zworek konfiguracyjnych.
Zgodność modelu
- Płytka obsługuje przetworniki LTC1605 i LTC1606.
- Wymaga oprogramowania QuickEval-II (Pscope.exe w wersji K51 lub nowszej).
