Instrukcja obsługi zewnętrznego ekranu projekcyjnego Draper Nocturne+ E 220V

Kompletny przewodnik instalacji i obsługi zewnętrznego ekranu projekcyjnego Draper Nocturne+ E 220V. Dowiedz się, jak zamontować ekran, podłączyć zasilanie, wyregulować limity i zabezpieczyć kable.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Draper Nocturne+ E 220V to zewnętrzny ekran projekcyjny. Instalacja wymaga montażu wsporników z zachowaniem 44 mm odstępu, podłączenia zasilania 220V oraz regulacji limitów silnika za pomocą klucza imbusowego 4 mm. str. 1, 2, 8

Najważniejsze czynności

Montaż wsporników str. 3
Regulacja limitów silnika str. 8

Pierwsze uruchomienie

Sprawdź zasilanie i wykonaj testowe opuszczenie ekranu, będąc gotowym do ręcznego wyłączenia w razie potrzeby. str. 8

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Ekran rozwija się za daleko lub za mało

Wyreguluj śruby limitów (I - Down, II - Up) zgodnie z instrukcją w sekcji 8.

str. 8

Konserwacja i reset

Brak procedury resetu; regulacja limitów odbywa się mechanicznie śrubami na silniku. str. 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	220V AC	Napięcie zasilania	str. 8
Natężenie	0.55 Amp	Pobór prądu	str. 8
Cykl pracy	28s / 4min	Czas pracy / czas przerwy	str. 8

Gdzie szukać w PDF

Elektryka str. 8, 9

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (4) Pokaż mniej

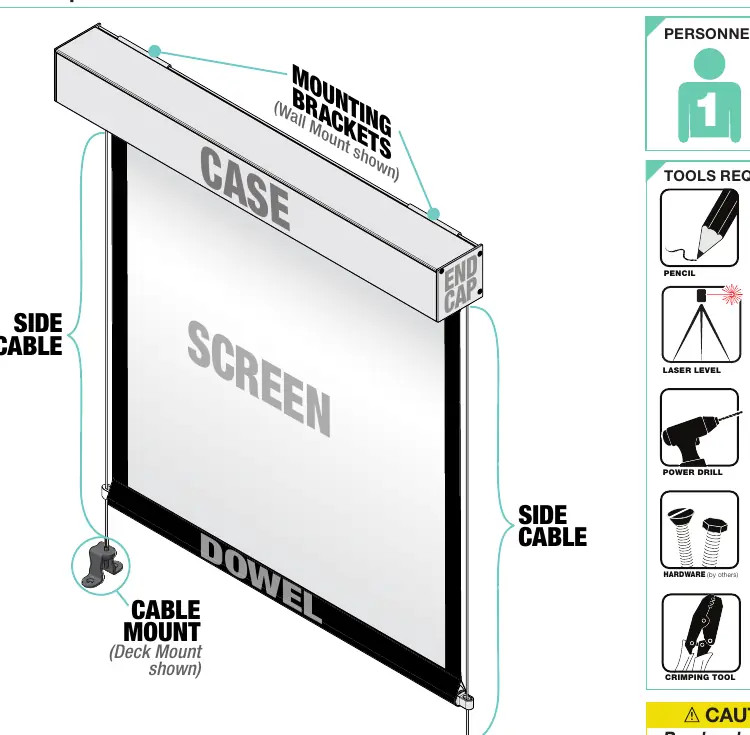

Strona 1

Strona 3

Strona 5

Strona 8

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji i obsługi zewnętrznego elektrycznego ekranu projekcyjnego Draper Nocturne+ E 220V. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączeń elektrycznych, instalacji prowadnic kablowych oraz regulacji limitów pracy silnika.

Bezpieczeństwo

Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę.
Należy upewnić się, że powierzchnia montażowa (ściana lub sufit) jest w stanie utrzymać ciężar ekranu.
Wszelkie prace elektryczne muszą być wykonywane zgodnie z lokalnymi przepisami przez uprawnionego elektryka.
Nie należy łączyć silników równolegle bez pisemnej zgody producenta.
Przed przystąpieniem do prac należy wyłączyć zasilanie.

Przygotowanie do instalacji

Przed rozpoczęciem upewnij się, że posiadasz odpowiednie narzędzia: wiertarkę, poziomicę, miarkę, ołówek, szczypce, zaciskarkę oraz klucz imbusowy. Sprawdź, czy miejsce montażu jest wolne od przeszkód.

Montaż ekranu

Ekran można montować bezpośrednio do ściany lub sufitu przy użyciu wsporników montażowych. Ważne: Należy zachować odstęp 1 3/4" (44 mm) między zaślepką (endcap) a krawędzią wspornika montażowego. Po zamocowaniu wsporników, należy przykręcić do nich kasetę ekranu i dokręcić śruby ustalające.

Instalacja prowadnic kablowych

Zainstaluj wspornik montażowy.
Przeciągnij kabel przez wspornik i otwór montażowy w zaślepce.
Zaznacz miejsce na kablu, zdejmij izolację (strip cable).
Nawlecz tuleje (barrels) na kabel.
Zaciśnij tuleje około 1/8" (3 mm) powyżej zaznaczenia.
Przytnij nadmiar kabla.
Zabezpiecz kabel na dolnym wsporniku, dokręcając nakrętkę do uzyskania odpowiedniego napięcia.

Podłączenia elektryczne

Ekran pracuje na zasilaniu 220V AC, 50/60 Hz. Puszka przyłączeniowa znajduje się wewnątrz lewej zaślepki. Należy postępować zgodnie ze schematem okablowania dostarczonym w instrukcji. Pamiętaj o zapewnieniu odpowiedniego urządzenia rozłączającego w instalacji budynku.

Regulacja limitów (Standardowe silniki)

Regulacja odbywa się za pomocą klucza imbusowego 5/32" (4 mm):

Zmniejszenie wysunięcia ekranu (Down Limit): Obróć śrubę DOWN (I) zgodnie z ruchem wskazówek zegara.
Zwiększenie wysunięcia ekranu (Down Limit): Obróć śrubę DOWN (I) przeciwnie do ruchu wskazówek zegara.
Regulacja górnego limitu (Up Limit): Obróć śrubę UP (II) przeciwnie do ruchu wskazówek zegara, aby zwiększyć zakres zwijania.

Uwaga: 3 pełne obroty śruby odpowiadają 1/2 obrotu rolki.

Informacje o producencie

Draper Tools

Profil marki

Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie Manuale producenta Otwórz bibliotekę instrukcji

Praktyczna pomoc

Typowe problemy

Ekran nie zatrzymuje się w pożądanym miejscu

Wyreguluj limity (Section 8) za pomocą klucza imbusowego 5/32" (4mm). Pamiętaj, że 3 obroty śruby to 1/2 obrotu rolki.

Silnik nie reaguje lub działa nieprawidłowo

Sprawdź podłączenia elektryczne w puszce przyłączeniowej. Upewnij się, że silniki nie są podłączone równolegle.

Przed użyciem

Sprawdź wytrzymałość powierzchni montażowej.
Upewnij się, że masz wszystkie wymagane narzędzia (wiertarka, poziomica, zaciskarka).
Wyłącz zasilanie przed pracami elektrycznymi.
Sprawdź, czy w obszarze pracy ekranu nie znajdują się osoby ani przedmioty.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Odstęp montażowy: Wymagane 1 3/4" (44 mm) między zaślepką a wspornikiem.

Ilustracje i schematy

Rysunki montażowe pokazują sposób mocowania kasety do wsporników.
Schematy okablowania ilustrują podłączenie silnika do przełącznika ściennego.
Rysunki limitów pokazują, którą śrubę regulować dla kierunku góra/dół.

Zgodność modelu

Nie łączyć silników równolegle.
Wymaga instalacji zgodnie z lokalnymi przepisami budowlanymi (NEC, CEC).
