Instrukcja obsługi ekranu projekcyjnego Draper Premier 220V
Kompletny przewodnik instalacji i obsługi elektrycznego ekranu projekcyjnego Draper Premier 220V. Dowiedz się, jak bezpiecznie zamontować ekran, podłączyć zasilanie, skonfigurować limity pracy silnika oraz dostosować napięcie powierzchni...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Draper Premier 220V to elektryczny ekran projekcyjny. Instalacja wymaga profesjonalnego montażu, usunięcia wsporników transportowych oraz podłączenia do zasilania 220V przez wykwalifikowanego elektryka. str. 1, 2
Najważniejsze czynności

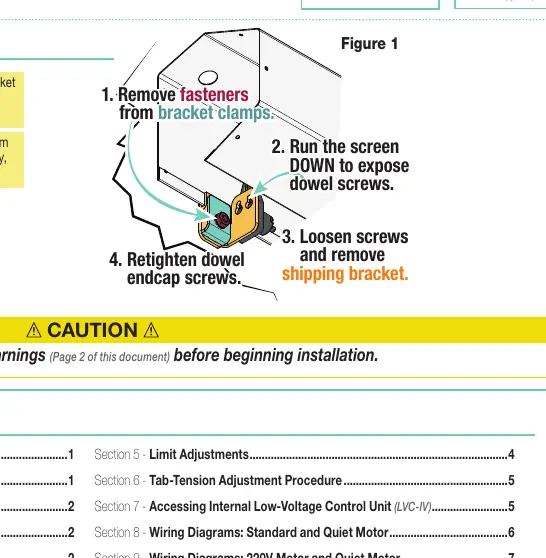

- Usuwanie wsporników transportowych str. 1
- Regulacja limitów silnika str. 4
Pierwsze uruchomienie
- Usuń wsporniki transportowe przed pierwszym uruchomieniem. str. 1
- Przetestuj działanie, rozwijając i zwijając ekran kilkukrotnie. str. 1, 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Ekran nie zatrzymuje się w odpowiednim miejscu
Wyreguluj limity silnika (śruby I/II).
str. 4Konserwacja i reset
- System Tab-Tension można regulować, jeśli pojawią się zmarszczki. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220V AC | Napięcie zasilania | str. 2 |
| Natężenie | 0.55 Amp | Pobór prądu | str. 2 |
| Cykl pracy | 28s / 4min | Czas pracy ciągłej / przerwa | str. 2 |
Gdzie szukać w PDF
- Instalacja i komponenty str. 1, 3
- Podłączenia elektryczne str. 2, 5, 6, 7
- Regulacja i obsługa str. 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ekran projekcyjny Draper Premier 220V to urządzenie elektryczne wymagające profesjonalnego montażu. Przed przystąpieniem do instalacji należy bezwzględnie usunąć wsporniki transportowe znajdujące się na końcach dolnej listwy (dowel). Urządzenie musi być zainstalowane przez wykwalifikowany personel, zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi.
Bezpieczeństwo i instalacja
Instalacja musi zapewniać stabilne podparcie ekranu, aby uniknąć jego upadku. Należy upewnić się, że ściana lub sufit mają odpowiednią wytrzymałość. Wszystkie elementy montażowe muszą być wypoziomowane.

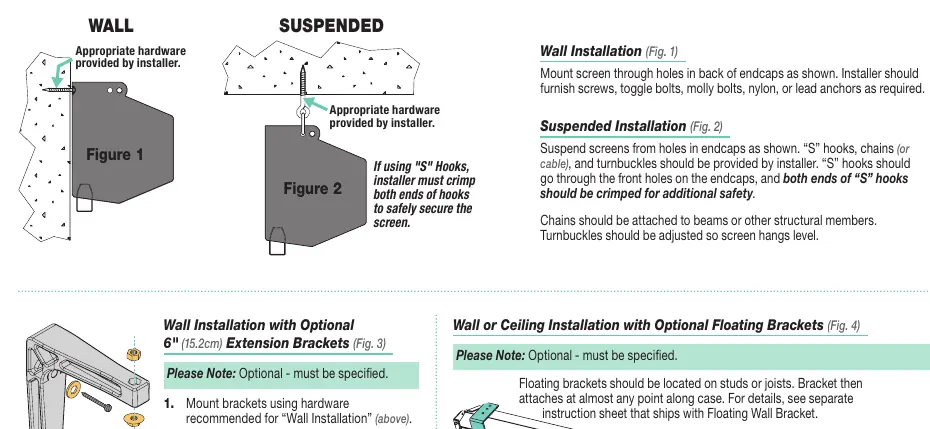

- Montaż ścienny: Wykorzystaj otwory w tylnej części zaślepek.
- Montaż podwieszany: Użyj otworów w zaślepkach, stosując haki typu S, łańcuchy lub linki. Haki muszą być zaciśnięte dla bezpieczeństwa.
- Montaż wpuszczany: Wymaga opcjonalnego zestawu wykończeniowego (Ceiling Opening Trim Kit).
Podłączenia elektryczne
Ekran pracuje pod napięciem 220V AC (50/60 Hz). Instalacja elektryczna musi być wykonana przez wykwalifikowanego elektryka. Nie należy łączyć silników równolegle bez pisemnej zgody producenta. W przypadku korzystania z opcjonalnego sterownika LVC-IV, należy uzyskać do niego dostęp poprzez demontaż panelu bocznego.
Obsługa i regulacja
Ekran wyposażony jest w fabrycznie ustawione limity pracy silnika. Jeśli wymagana jest korekta:

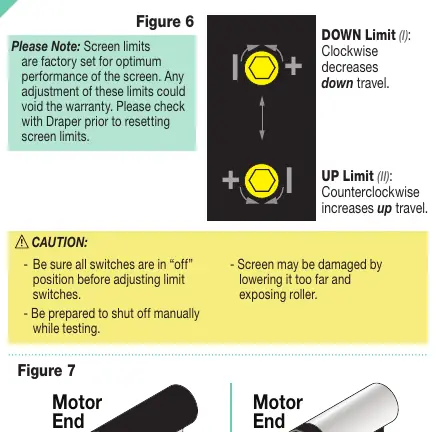

- Regulacja limitów: Użyj klucza imbusowego 4 mm (5/32"). Śruba biała odpowiada za limit górny, czerwona za dolny (w zależności od modelu silnika).
- Tab-Tension: Jeśli na powierzchni widoczne są zmarszczki, użyj systemu Tab-Tension na końcach dolnej listwy, obracając zgodnie z ruchem wskazówek zegara, aby zwiększyć napięcie.
Konserwacja
Przed pierwszym użyciem należy kilkukrotnie rozwinąć i zwinąć ekran, aby sprawdzić poprawność działania. W razie problemów należy odłączyć zasilanie i sprawdzić połączenia elektryczne.
Informacje o producencie
Draper Tools
Praktyczna pomoc
Typowe problemy
Ekran nie działa lub nie reaguje na przełącznik
Sprawdź zasilanie, upewnij się, że wszystkie przełączniki są w pozycji 'off' przed podłączeniem, sprawdź połączenia elektryczne.
Zmarszczki na powierzchni projekcyjnej
Wyreguluj system Tab-Tension na końcach dolnej listwy, obracając mechanizm zgodnie z ruchem wskazówek zegara.
Ekran rozwija się zbyt nisko lub zbyt wysoko
Wyreguluj limity silnika za pomocą śrub regulacyjnych (biała/czerwona) zgodnie z instrukcją w sekcji 5.
Przed użyciem
- Usuń wsporniki transportowe z zacisków na końcach dolnej listwy.
- Sprawdź, czy ściana lub sufit mają odpowiednią wytrzymałość.
- Upewnij się, że ekran jest wypoziomowany.
- Sprawdź, czy wszystkie połączenia elektryczne są wykonane zgodnie ze schematem.
- Przetestuj działanie ekranu, rozwijając go i zwijając kilkukrotnie.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Klucz do regulacji limitów
- Wymagany klucz imbusowy 4 mm (5/32").
Ilustracje i schematy
- Schematy pokazują podłączenie silnika do przełącznika ściennego oraz opcjonalnego sterownika LVC-IV.
- Wskazano sposób montażu haków typu S w instalacji podwieszanej.
Zgodność modelu
- Nie łączyć silników równolegle.
- Zestaw Ceiling Opening Trim Kit nie jest zalecany do sufitów z płyt gipsowo-kartonowych.
