Instrukcja obsługi punktu dostępowego DrayTek VigorAP 1000C

Szybki przewodnik instalacji i konfiguracji punktu dostępowego DrayTek VigorAP 1000C. Zawiera instrukcje montażu sufitowego, wyjaśnienie wskaźników LED, procedury konfiguracji sieciowej oraz informacje o zasilaniu.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Zawartość opakowania Strona 6 Przygotuj zasilacz sieciowy. Strona 6 Zlokalizuj porty na tylnym panelu urządzenia. Strona 8 Szczegółowy widok portów sieciowych. Strona 8 Schemat montażu wspornika do sufitu. Strona 9 Przygotowanie otworów montażowych od strony wewnętrznej. Strona 10

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi skróconą instrukcję obsługi punktu dostępowego VigorAP 1000C. Zawiera kluczowe informacje dotyczące zawartości opakowania, montażu sufitowego, interpretacji wskaźników LED oraz metod konfiguracji urządzenia (przez przeglądarkę internetową lub aplikację mobilną). Przed przystąpieniem do instalacji należy upewnić się, że urządzenie nie jest uszkodzone, a montaż przeprowadzany jest przez wykwalifikowany personel.

Elementy zestawu

Zawartość opakowania
Zawartość opakowania
  • Punkt dostępowy VigorAP 1000C
  • Skrócona instrukcja obsługi
  • Kabel Ethernet
  • Wspornik montażowy
  • Zasilacz (typ zależny od regionu)

Opis urządzenia i wskaźniki LED

Urządzenie posiada wskaźniki LED informujące o stanie pracy:

  • 5G-2 / 5G-1: Włączone oznacza gotowość funkcji bezprzewodowej.
  • 2.4G: Miganie oznacza transmisję danych.
  • P2 / P1(PoE): Lewa dioda sygnalizuje połączenie LAN, prawa dioda sygnalizuje prędkość 1000Mbps (włączona) lub 10/100Mbps (wyłączona).

Złącze P1(PoE) służy do zasilania przez Ethernet (tylko do użytku wewnątrz pomieszczeń).

Montaż

Urządzenie jest przeznaczone do montażu na suficie (płyta z krzemianu wapnia):

Przygotuj zasilacz sieciowy.
Przygotuj zasilacz sieciowy.
Zlokalizuj porty na tylnym panelu urządzenia.
Zlokalizuj porty na tylnym panelu urządzenia.
Szczegółowy widok portów sieciowych.
Szczegółowy widok portów sieciowych.

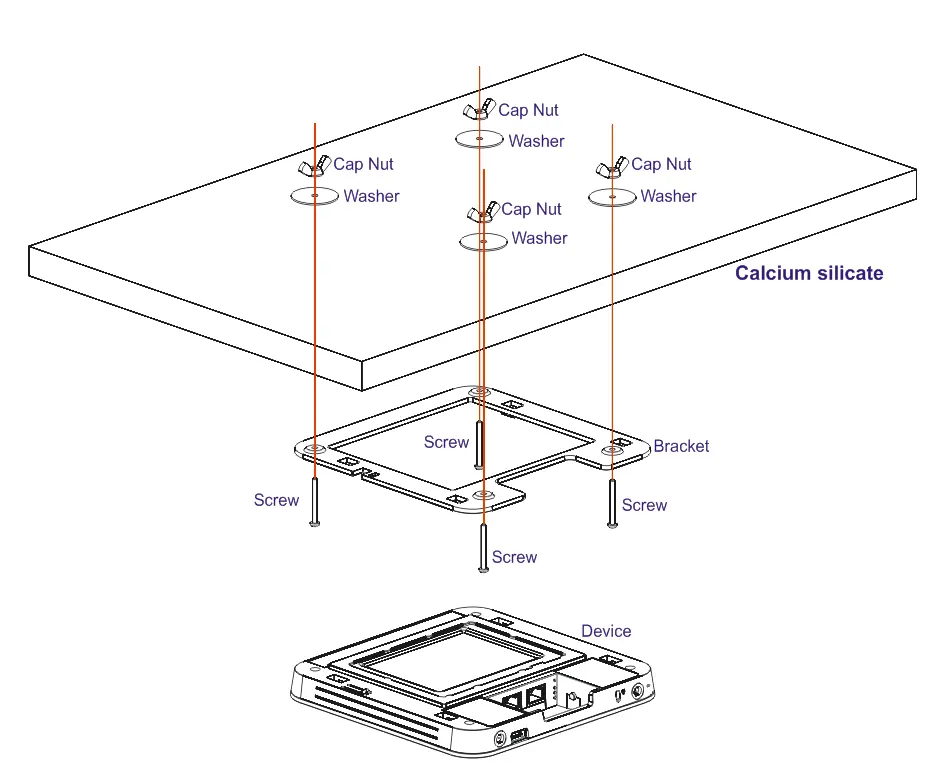

Schemat montażu wspornika do sufitu.
Schemat montażu wspornika do sufitu.

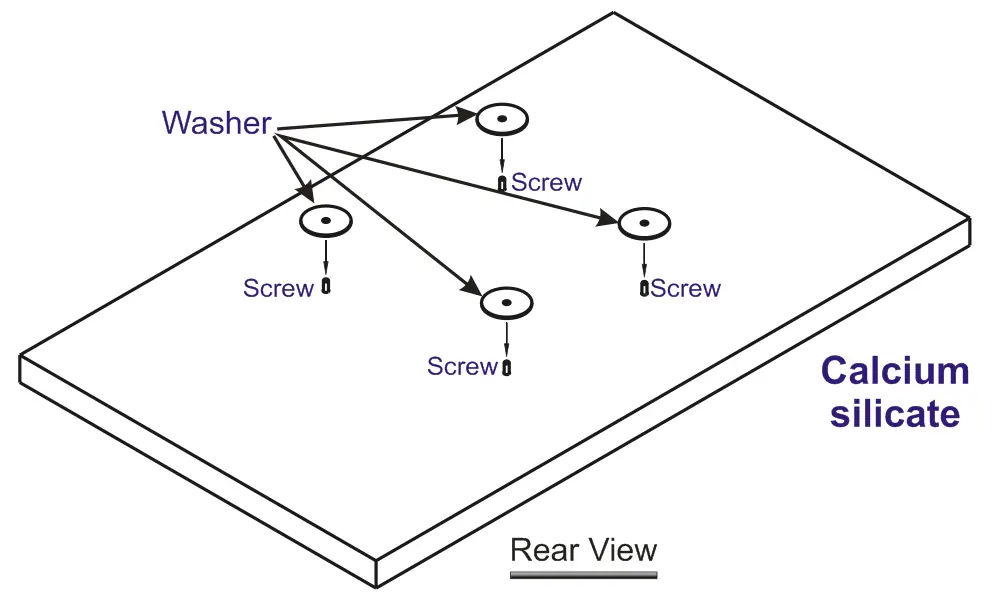

Przygotowanie otworów montażowych od strony wewnętrznej.
Przygotowanie otworów montażowych od strony wewnętrznej.

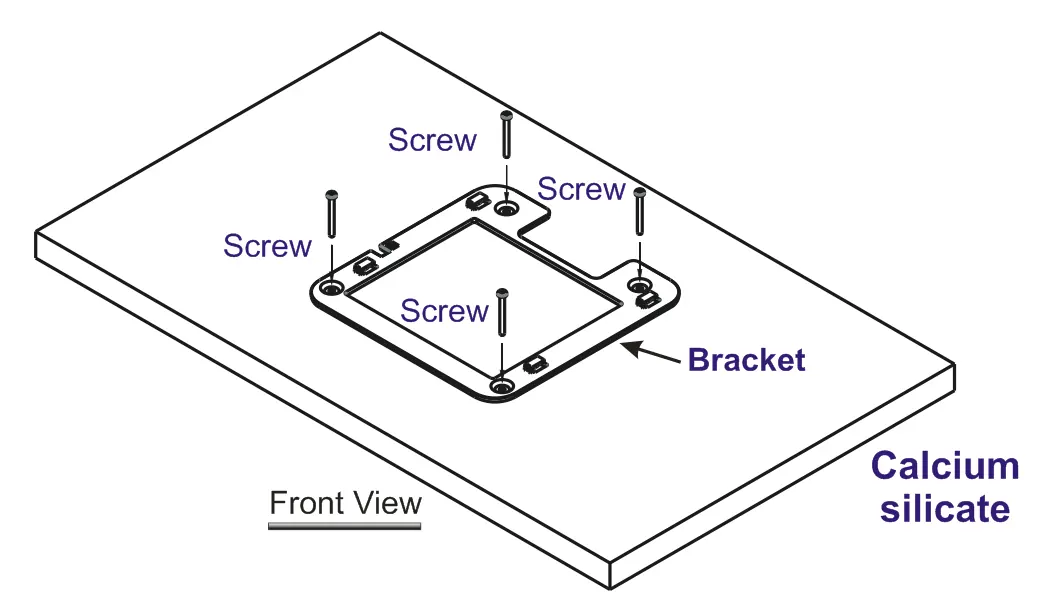

Przykręcanie wspornika do sufitu.
Przykręcanie wspornika do sufitu.

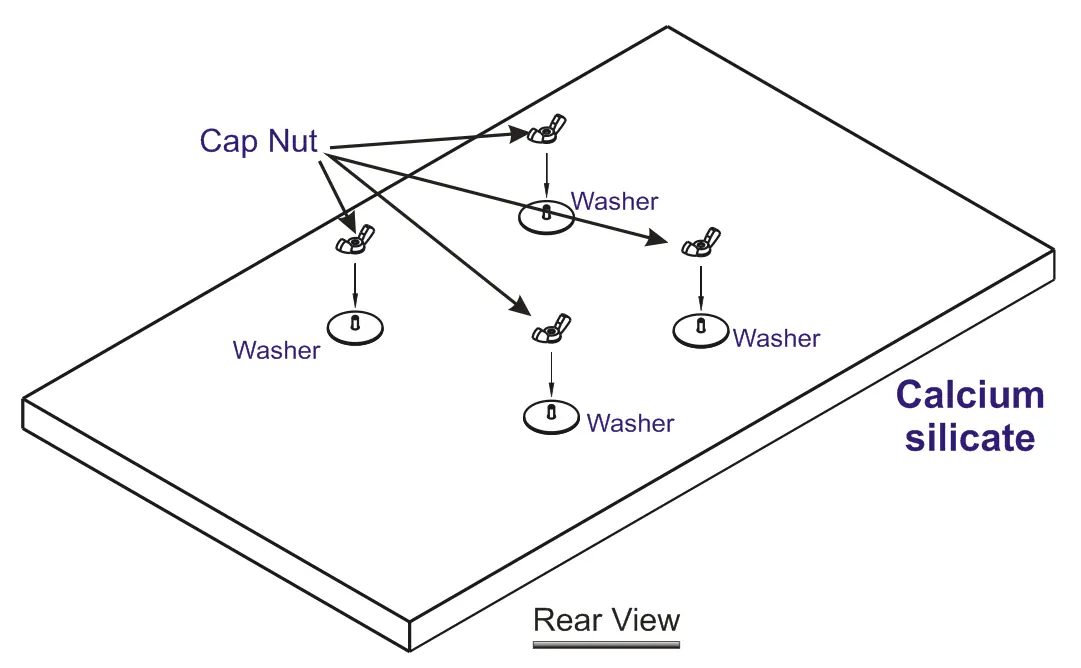

Schemat montażu sufitowego
Schemat montażu sufitowego

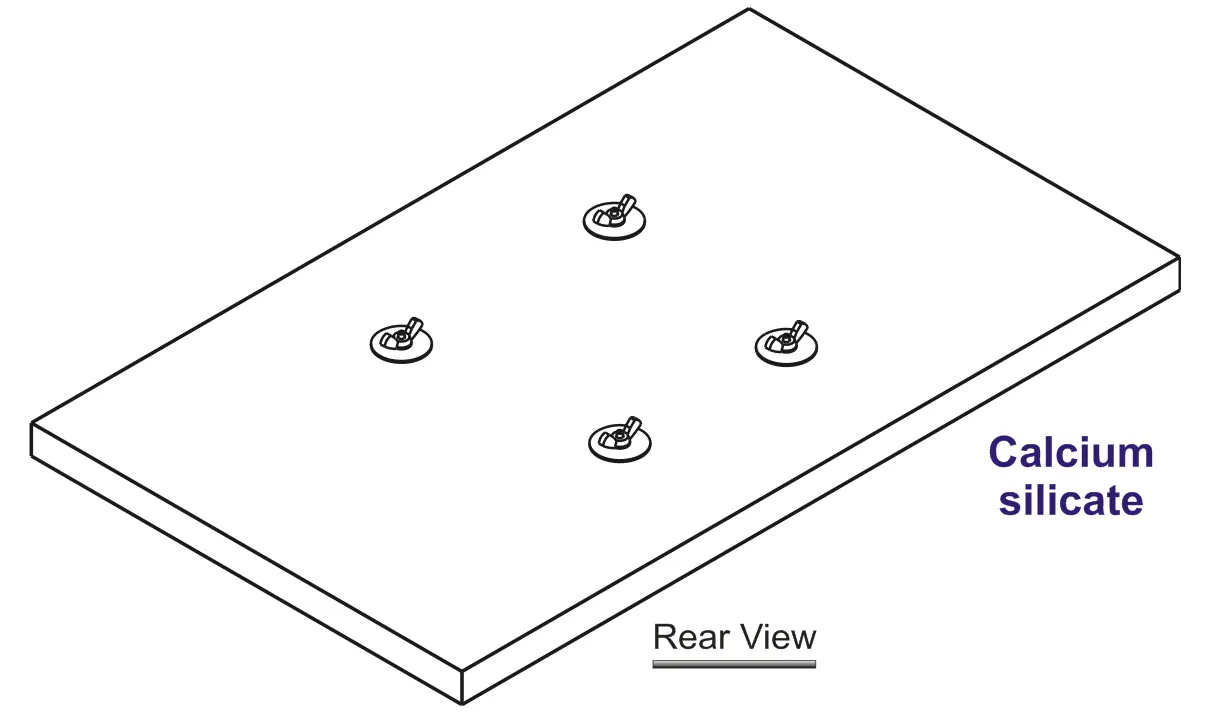

Zabezpieczenie wspornika nakrętkami.
Zabezpieczenie wspornika nakrętkami.

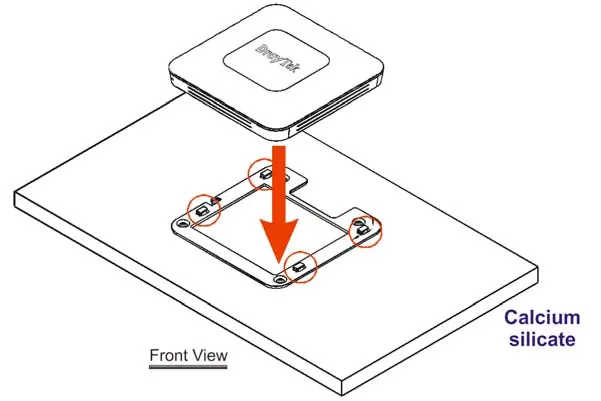

Zatrzaskiwanie urządzenia na wsporniku.
Zatrzaskiwanie urządzenia na wsporniku.
Demontaż urządzenia
Demontaż urządzenia
  1. Przymocuj wspornik do przedniej strony płyty za pomocą czterech śrub.
  2. Odwróć płytę, nałóż podkładki na śruby.
  3. Nałóż nakrętki kołpakowe na śruby i dokręć je.
  4. Wsuń urządzenie VigorAP na wspornik, aż zatrzaski zablokują je w odpowiedniej pozycji.

Aby zdemontować urządzenie, należy użyć płaskiego śrubokręta, wkładając go w wycięcie blokujące i wypychając urządzenie z zatrzasków.

Konfiguracja

Dostępne są dwie metody konfiguracji:

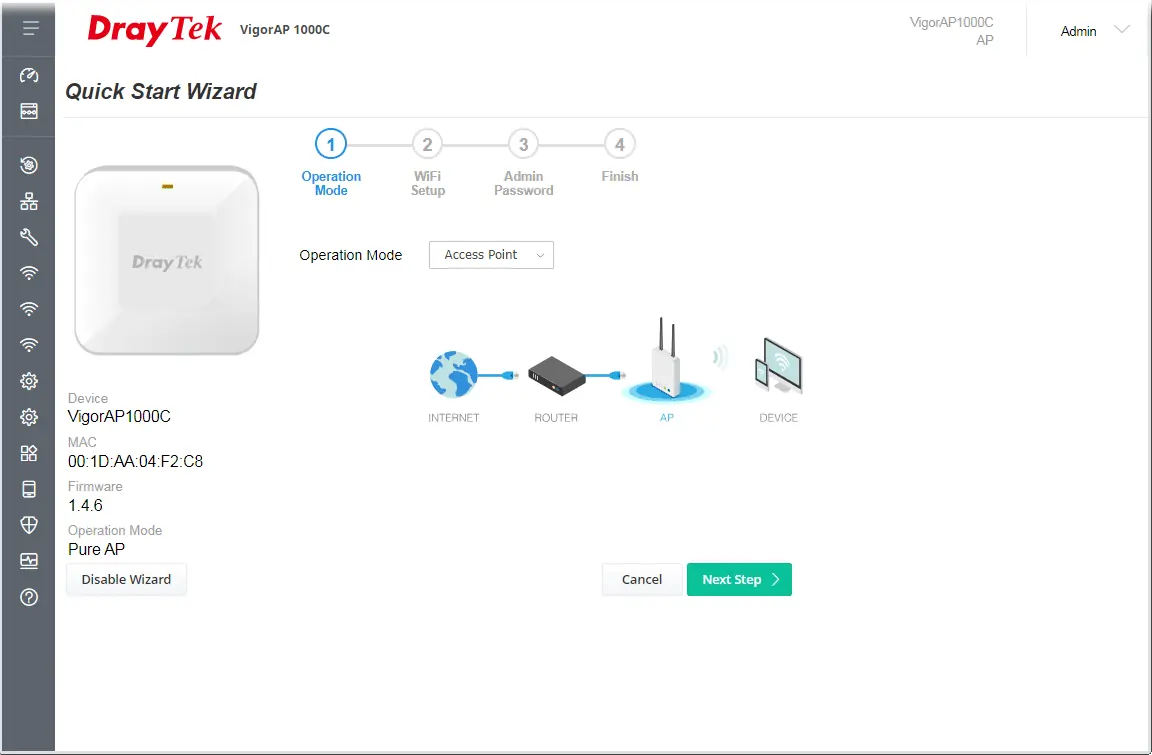

Kreator szybkiej konfiguracji
Kreator szybkiej konfiguracji
  • Metoda 1 (Przeglądarka): Połącz komputer z punktem dostępowym. Wpisz w przeglądarce adres https://192.168.1.2. Użyj danych logowania admin/admin.
  • Metoda 2 (Aplikacja): Pobierz aplikację DrayTek Wireless, zeskanuj kod QR i postępuj zgodnie z instrukcjami w aplikacji, aby skonfigurować sieć.

Bezpieczeństwo i konserwacja

Nie należy samodzielnie otwierać ani naprawiać urządzenia. Nie wyłączaj zasilania podczas aktualizacji oprogramowania układowego. Przed użyciem usuń folię ochronną z obudowy, aby zapewnić odpowiednią wentylację.

Informacje o producencie

DrayTek Corp.

Profil marki
Strona producenta https://www.draytek.com Wsparcie https://www.draytek.com/support/ Manuale producenta https://www.draytek.com/support/manuals/

Praktyczna pomoc

Typowe problemy

Brak dostępu do interfejsu konfiguracyjnego

Upewnij się, że komputer jest w tej samej podsieci co VigorAP (domyślnie 192.168.1.2) lub sprawdź, czy serwer DHCP przydzielił adres IP.

Urządzenie nie działa poprawnie

Skontaktuj się ze sprzedawcą lub wyślij e-mail na adres [email protected].

Konieczność przywrócenia ustawień fabrycznych

Włącz urządzenie, a następnie naciśnij i przytrzymaj przycisk RST przez co najmniej 5 sekund.

Przed użyciem

  • Sprawdź zawartość opakowania pod kątem uszkodzeń.
  • Usuń folię ochronną z urządzenia.
  • Upewnij się, że montaż wykonuje wykwalifikowany personel.
  • Podłącz kabel Ethernet do portu P1(PoE) w celu zasilania.
  • Przygotuj dane logowania (domyślnie admin/admin).

Parametry w praktyce

Maksymalny pobór mocy
20 W.
Złącze P1(PoE)
Port obsługujący zasilanie przez Ethernet (Power over Ethernet).
Przycisk RST
Służy do przywracania ustawień fabrycznych urządzenia.

Ilustracje i schematy

  • Schemat montażu sufitowego pokazuje kolejność: śruby, wspornik, podkładki i nakrętki kołpakowe.
  • Rysunek panelu tylnego wskazuje porty P2, P1(PoE), złącze zasilania, port USB oraz otwór zabezpieczający.

Zgodność modelu

  • Urządzenie przeznaczone do użytku wewnątrz pomieszczeń.
  • Współpracuje z routerami Vigor w trybie punktu dostępowego lub węzła Mesh.
