Instrukcja obsługi punktu dostępowego DrayTek VigorAP 1062C
Szybki przewodnik instalacji i konfiguracji punktu dostępowego VigorAP 1062C. Zawiera instrukcje montażu sufitowego, podłączenia zasilania PoE, konfiguracji sieciowej oraz wyjaśnienie wskaźników LED.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik szybkiego startu dla punktu dostępowego VigorAP 1062C. Zawiera kluczowe procedury montażu sufitowego, podłączenia sprzętowego oraz wstępnej konfiguracji przez przeglądarkę internetową lub aplikację mobilną. Urządzenie wymaga zasilania PoE lub zewnętrznego zasilacza DC.
Opis urządzenia i wskaźniki LED
Urządzenie posiada port Ethernet (obsługujący PoE i Gigabit 2.5G) oraz gniazdo zasilania. Wskaźniki LED informują o stanie pracy:
- Niebieski (świeci): Tryb boot-loader.
- Niebieski (miga): Tryb TFTP.
- Zielony (miga): Normalna praca w trybie AP.
- Czerwony (miga): Błąd systemu.
- Wyłączony: Urządzenie wyłączone lub brak zasilania.
Przycisk Factory Reset znajduje się w otworze na obudowie; przytrzymanie go przez 5 sekund przywraca ustawienia fabryczne.
Instalacja
VigorAP 1062C można montować na sufitach drewnianych, z płyt gipsowo-kartonowych lub na stelażach sufitów podwieszanych.

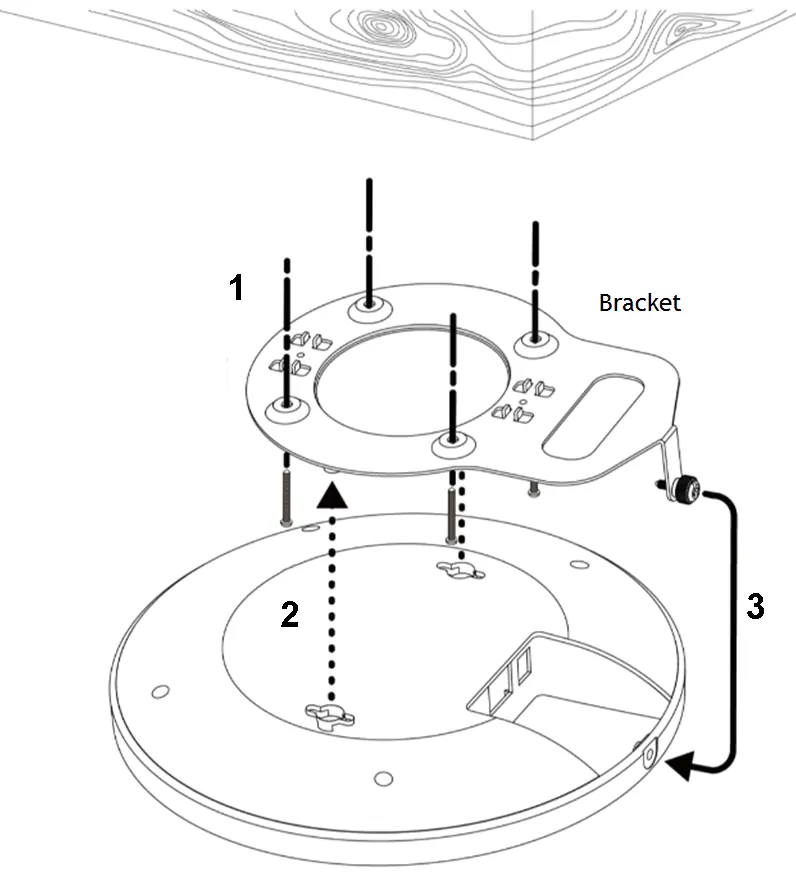

Montaż na suficie drewnianym lub z płyt gipsowo-kartonowych

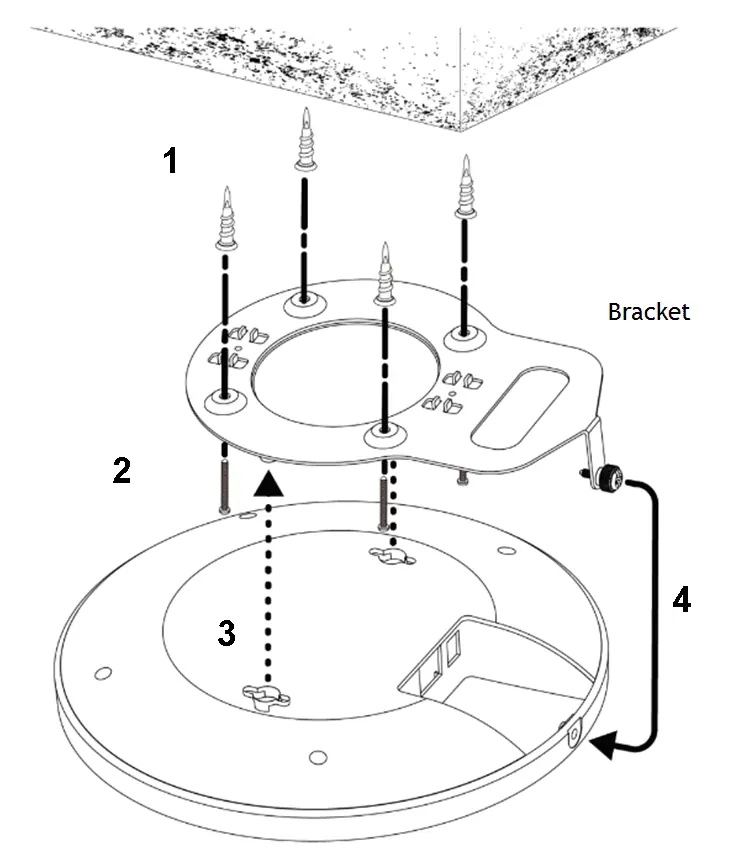

- Użyj wspornika jako szablonu do wywiercenia otworów.
- W przypadku płyt gipsowo-kartonowych użyj dołączonych kołków rozporowych.
- Przykręć wspornik do sufitu.
- Przymocuj punkt dostępowy do wspornika za pomocą dwóch śrub od spodu, a następnie zabezpiecz go dodatkową śrubą.

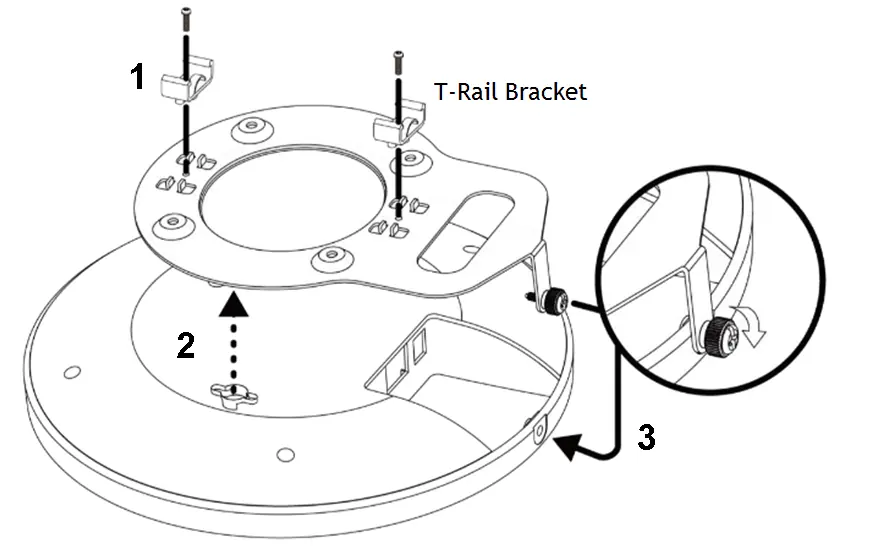

Montaż na suficie podwieszanym

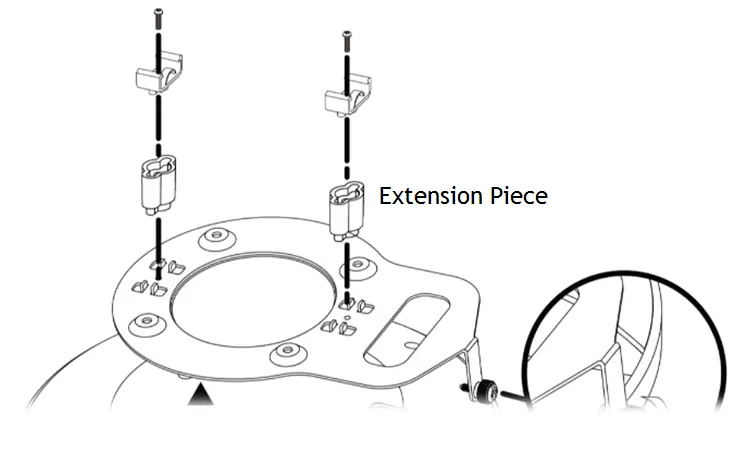

- Wybierz odpowiedni wspornik T-Rail z zestawu.
- Przykręć wsporniki T-Rail do spodu urządzenia.
- Zabezpiecz punkt dostępowy śrubą.

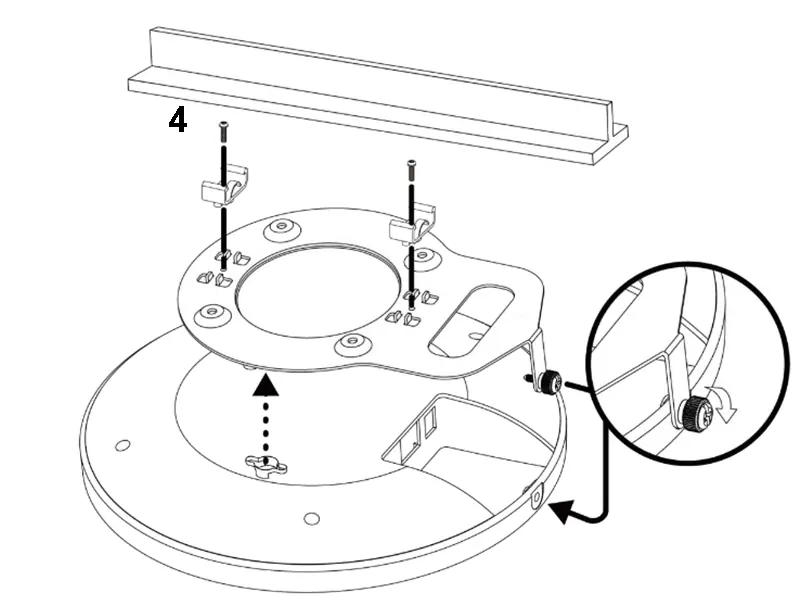

- Zatrzasnąć urządzenie na metalowej szynie sufitu podwieszanego.
Podłączenie i konfiguracja
Urządzenie można podłączyć do routera Vigor lub przełącznika PoE za pomocą kabla Ethernet. Konfiguracja odbywa się na dwa sposoby:
- Przez przeglądarkę: Połącz PC z siecią, wpisz adres http://192.168.1.2 w przeglądarce. Domyślne dane logowania to admin/admin. Należy niezwłocznie zmienić hasło.
- Przez aplikację: Pobierz DrayTek Wireless App, zeskanuj kod QR i postępuj zgodnie z instrukcjami w aplikacji.
Bezpieczeństwo i konserwacja
Urządzenie należy użytkować w temperaturze od 0 do +40 stopni Celsjusza w miejscach osłoniętych. Nie należy układać urządzeń jedno na drugim ani wystawiać ich na bezpośrednie działanie źródeł ciepła lub wilgoci. Naprawy mogą być wykonywane wyłącznie przez wykwalifikowany personel.
Informacje o producencie
DrayTek Corp.
Praktyczna pomoc
Typowe problemy
Wskaźnik LED miga na czerwono
Oznacza błąd systemu. Sprawdź zasilanie i połączenia kablowe.
Brak dostępu do interfejsu webowego
Upewnij się, że komputer jest w tej samej podsieci co VigorAP (domyślnie 192.168.1.2) lub sprawdź, czy serwer DHCP przydzielił adres IP.
Urządzenie nie włącza się
Sprawdź, czy zasilacz jest poprawnie podłączony lub czy przełącznik PoE dostarcza odpowiednią moc.
Przed użyciem
- Sprawdź zawartość opakowania (jednostka główna, wsporniki, śruby, kabel RJ-45).
- Upewnij się, że miejsce montażu jest suche i ma temperaturę 0-40 stopni C.
- Wybierz odpowiedni wspornik montażowy w zależności od typu sufitu.
- Przygotuj kabel Ethernet do połączenia z routerem lub przełącznikiem PoE.
- Zanotuj domyślne dane logowania (admin/admin) przed pierwszą konfiguracją.
Parametry w praktyce
- PoE (Power over Ethernet)
- Umożliwia zasilanie urządzenia bezpośrednio przez kabel sieciowy z przełącznika PoE.
- 2.5G Ethernet
- Port obsługuje szybkie połączenia sieciowe o przepustowości do 2.5 Gbps.
- Temperatura pracy
- Urządzenie musi pracować w zakresie 0 do +40 stopni Celsjusza.
Ilustracje i schematy
- Schemat montażu sufitowego pokazuje kolejność przykręcania wspornika i mocowania urządzenia.
- Schemat połączeń ilustruje podłączenie do routera (z zasilaczem) oraz do przełącznika PoE (bez zasilacza).
- Rysunek panelu wskazuje lokalizację portu Ethernet, gniazda zasilania oraz otworu resetowania.
Zgodność modelu
- Urządzenie jest przeznaczone do pracy w sieciach 2.4GHz i 5GHz.
- Wymaga zasilania 12V DC lub PoE.
- Współpracuje z routerami Vigor oraz standardowymi przełącznikami PoE.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
