Instrukcja obsługi punktu dostępowego DrayTek VigorAP 1062C
Szybki przewodnik po instalacji, konfiguracji sieci, ustawieniach bezprzewodowych i zarządzaniu punktem dostępowym DrayTek VigorAP 1062C.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące instalacji sprzętowej, konfiguracji sieci IP, ustawień interfejsu sieci bezprzewodowej oraz zarządzania punktem dostępowym VigorAP 1062C. Urządzenie może pracować w trybie autonomicznym lub jako część sieci Mesh. Przed przystąpieniem do konfiguracji należy upewnić się, że komputer znajduje się w tej samej podsieci co punkt dostępowy (domyślny adres IP: 192.168.1.2).
Opis urządzenia i elementy zestawu
VigorAP 1062C to punkt dostępowy montowany na suficie, obsługujący standard 802.11ax. Urządzenie posiada port Ethernet (obsługujący PoE) oraz gniazdo zasilania DC. Dioda LED informuje o stanie pracy: migająca zielona dioda oznacza normalną pracę w trybie AP, a migająca czerwona sygnalizuje błąd systemu.
Montaż i instalacja
Urządzenie można montować na sufitach drewnianych, płytach gipsowo-kartonowych oraz na sufitach podwieszanych (stelaż stalowy). W przypadku sufitów podwieszanych należy użyć dołączonych wsporników T-Rail. Ze względów bezpieczeństwa instalację powinni przeprowadzać wykwalifikowani pracownicy.
Pierwsze uruchomienie i konfiguracja

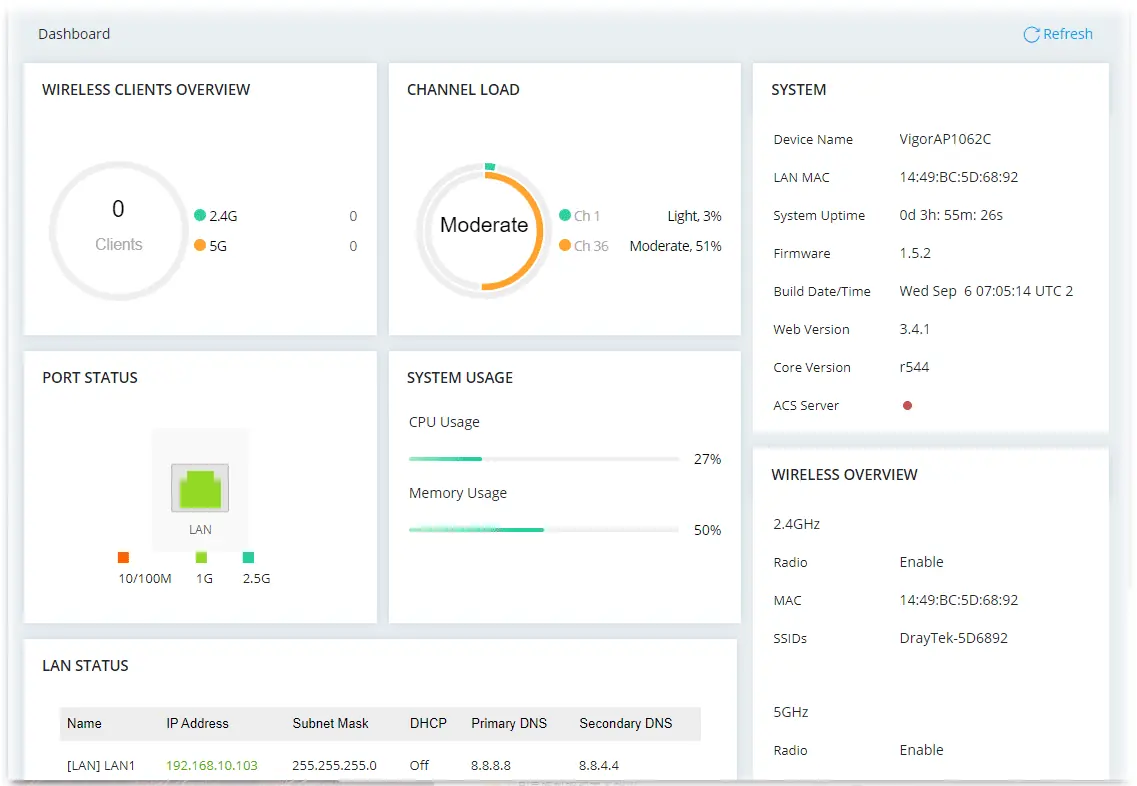

Po podłączeniu urządzenia do sieci, należy uzyskać dostęp do interfejsu WWW, wpisując w przeglądarce adres http://192.168.1.2. Domyślne dane logowania to admin/admin. Zaleca się natychmiastową zmianę hasła w sekcji System Maintenance > Account & Permission.
Obsługa i tryby pracy
Punkt dostępowy oferuje zaawansowane funkcje, takie jak:

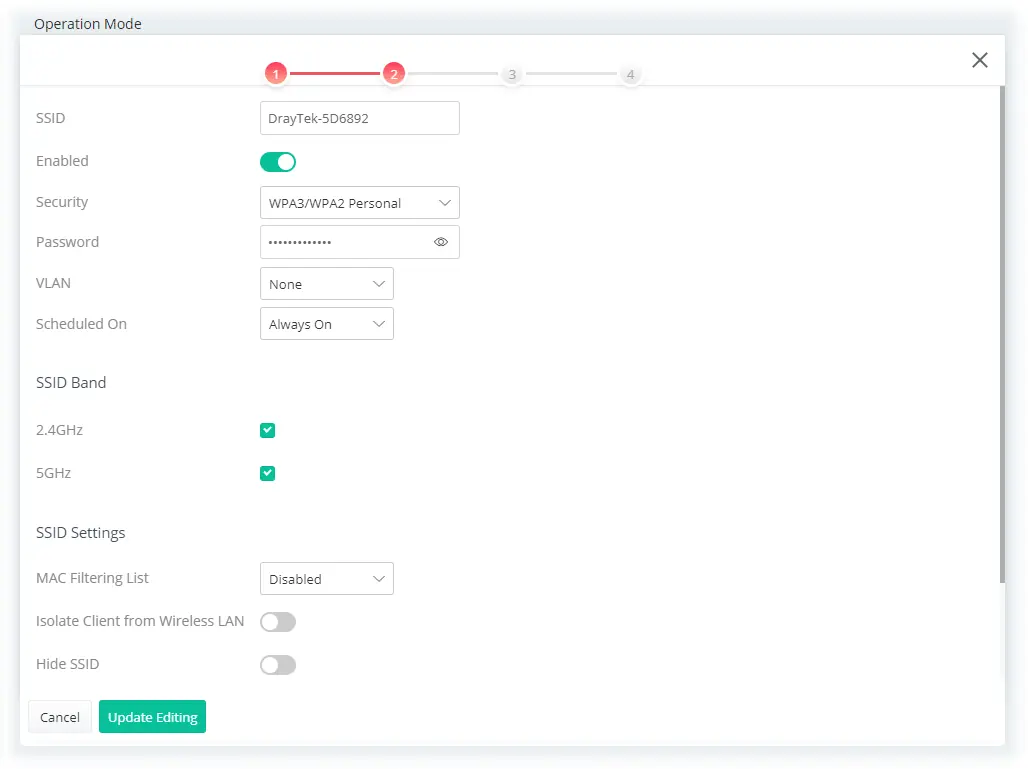

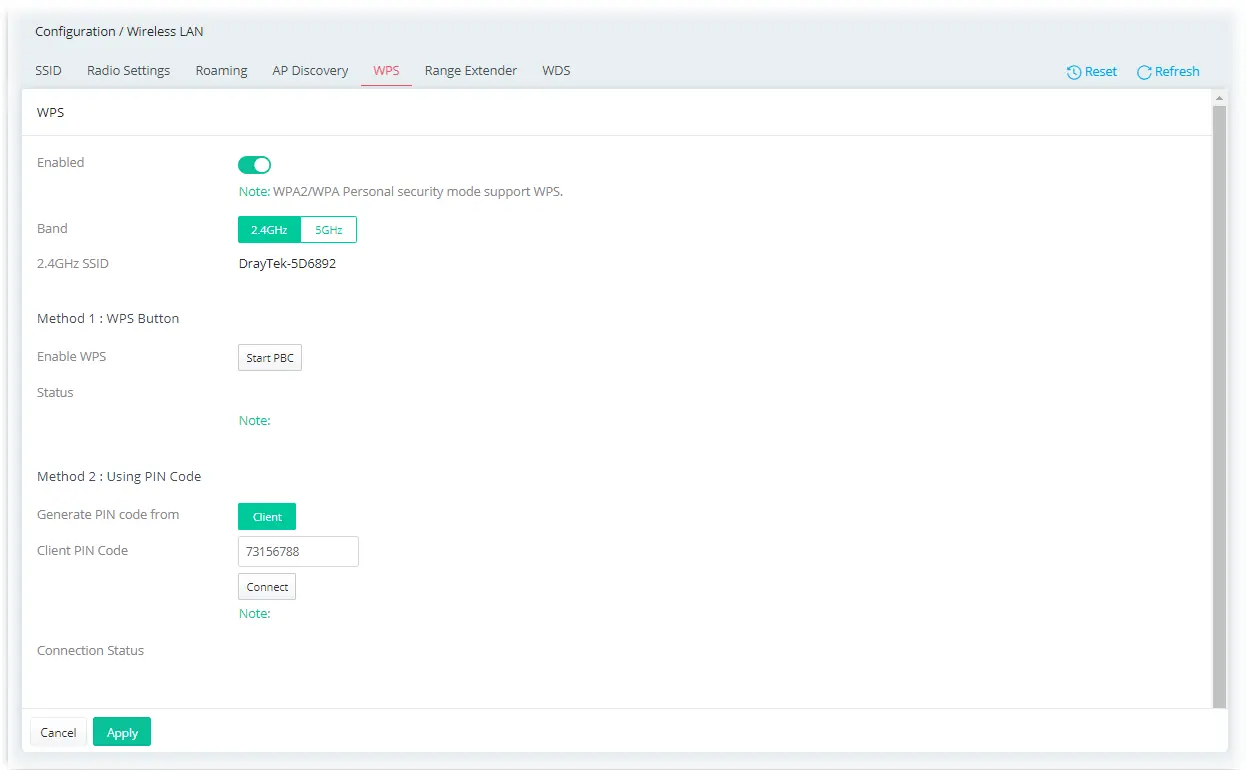

- Wireless LAN: Konfiguracja SSID, zabezpieczeń (WPA3/WPA2), WPS oraz funkcji Airtime Fairness.

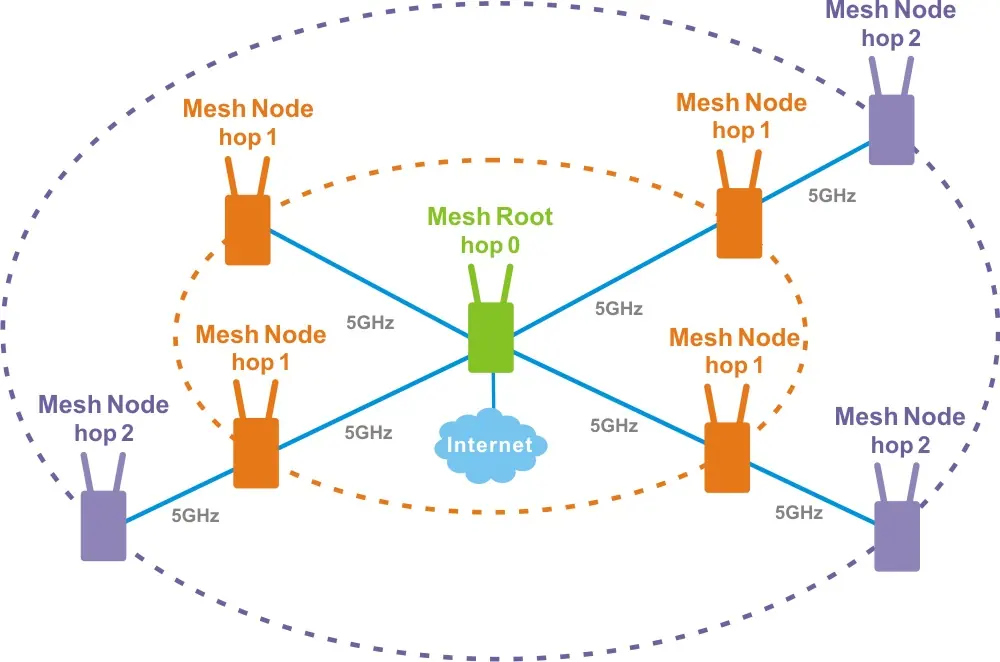

- Mesh: Możliwość tworzenia sieci Mesh (VigorMesh lub EasyMesh) z jednym urządzeniem typu Root i wieloma typu Node.
- VLAN: Możliwość podziału sieci na wirtualne podsieci w celu poprawy bezpieczeństwa.
Konserwacja i rozwiązywanie problemów
W przypadku problemów z połączeniem należy sprawdzić status diod LED oraz ustawienia IP komputera. Reset do ustawień fabrycznych można wykonać poprzez przycisk Factory Reset (przytrzymanie przez 5 sekund) lub z poziomu interfejsu WWW. Aktualizacje oprogramowania układowego (firmware) są dostępne na stronie www.draytek.com.
Dane techniczne i kontakt
Urządzenie pracuje w zakresie temperatur od +5 do +40 stopni Celsjusza. W razie dalszych problemów technicznych należy kontaktować się z lokalnym dystrybutorem lub wysłać wiadomość e-mail na adres [email protected].
Oficjalne zasoby z instrukcji
Informacje o producencie
DrayTek Corp.
Praktyczna pomoc
Typowe problemy
Brak dostępu do interfejsu WWW
Sprawdź, czy komputer ma adres IP w tej samej podsieci co punkt dostępowy (domyślnie 192.168.1.2). Upewnij się, że kabel Ethernet jest poprawnie podłączony.
Dioda LED miga na czerwono
Sygnalizuje błąd systemu. Spróbuj zrestartować urządzenie lub przywrócić ustawienia fabryczne.
Problemy z wydajnością w sieci bezprzewodowej
Włącz funkcję Airtime Fairness, aby zapewnić sprawiedliwy dostęp do pasma dla wszystkich klientów, lub sprawdź obciążenie kanału.
Przed użyciem
- Upewnij się, że urządzenie jest zainstalowane w bezpiecznym, suchym miejscu.
- Sprawdź, czy zasilanie (PoE lub zasilacz DC) jest prawidłowo podłączone.
- Ustaw statyczny adres IP na komputerze w podsieci 192.168.1.x (z wyjątkiem 2).
- Przygotuj dane logowania (domyślnie admin/admin).
- Pobierz najnowsze oprogramowanie układowe ze strony producenta.
Parametry w praktyce
- PoE (Power over Ethernet)
- Zasilanie urządzenia bezpośrednio przez kabel sieciowy Ethernet.
- Airtime Fairness
- Funkcja optymalizująca czas dostępu do pasma dla klientów o różnych prędkościach.
Ilustracje i schematy

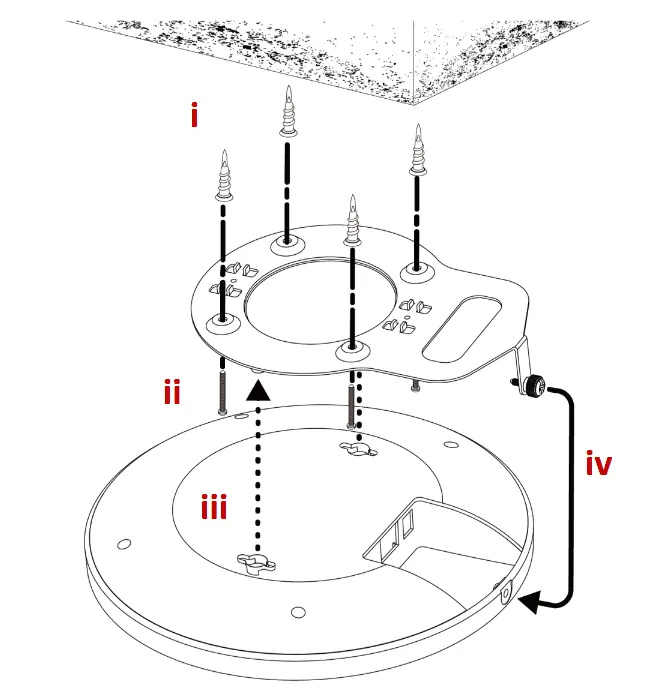

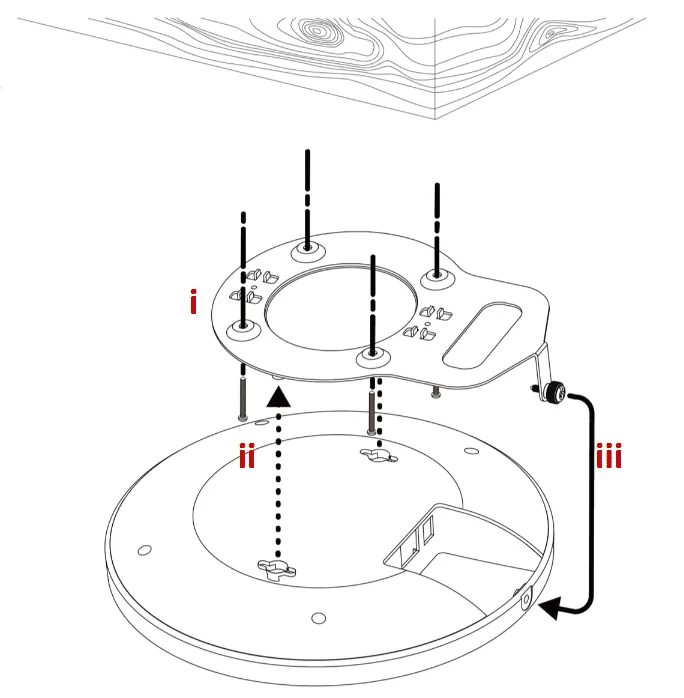

- Schemat montażu na suficie drewnianym i z płyt gipsowo-kartonowych (str. 11-12).
- Schemat montażu na sufitach podwieszanych z użyciem wsporników T-Rail (str. 13).
- Schemat połączeń sprzętowych: router/switch PoE (str. 15).
- Schemat działania funkcji Airtime Fairness (str. 48).
Zgodność modelu
- Urządzenie obsługuje standardy 802.11b/g/n/ax.
- VigorMesh nie jest zalecane do łączenia z istniejącymi środowiskami innych producentów.
- Wsparcie dla Google Authenticator w przypadku włączenia uwierzytelniania dwuskładnikowego.
