Instrukcja obsługi punktu dostępowego DrayTek VigorAP 1060C

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcje dotyczące instalacji, podłączenia i konfiguracji punktu dostępowego VigorAP 1060C. Urządzenie obsługuje zasilanie PoE oraz standard 802.11ax. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu, a miejsce montażu spełnia wymogi bezpieczeństwa (temperatura 0-40 stopni Celsjusza, brak wilgoci).

Elementy zestawu

• Jednostka główna VigorAP 1060C
• Zestaw śrub i kołków do montażu ściennego
• Podstawa montażowa (ścienna)
• Elementy mocujące do sufitu (w tym szyny T-Rail 9/16" i 15/16")
• Kabel Ethernet RJ-45
• Opaska zaciskowa

Montaż

Urządzenie można montować na sufitach drewnianych, z płyt gipsowo-kartonowych, na sufitach podwieszanych (szyny stalowe) oraz na ścianach.

Montaż sufitowy

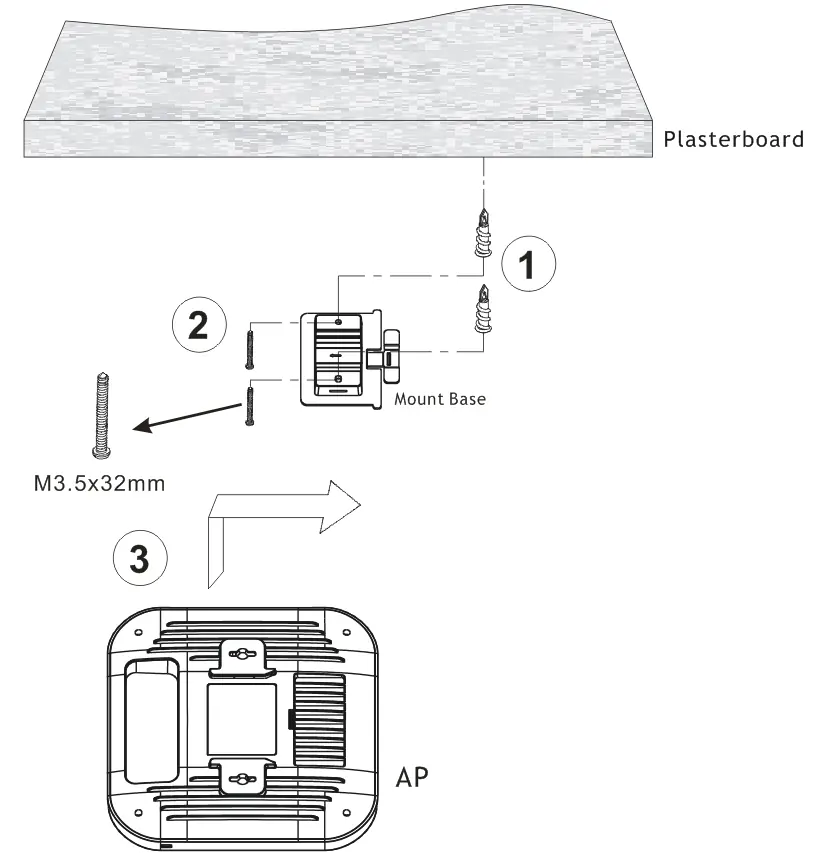

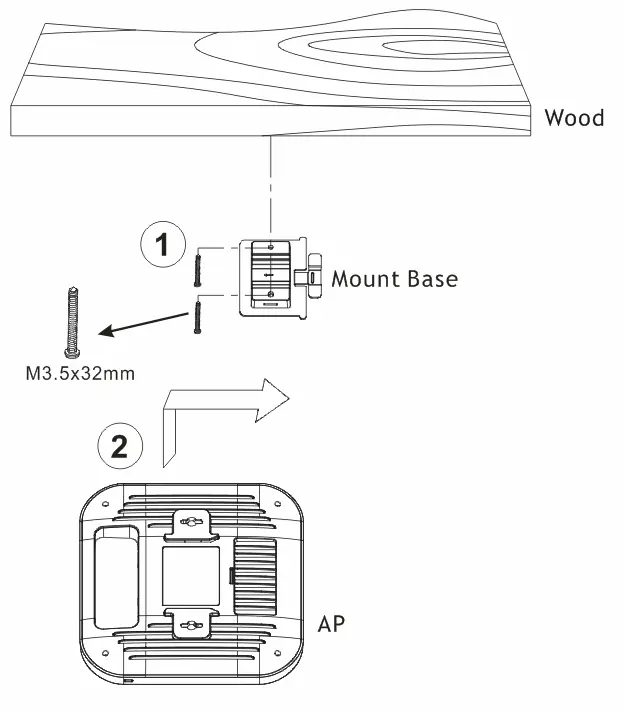

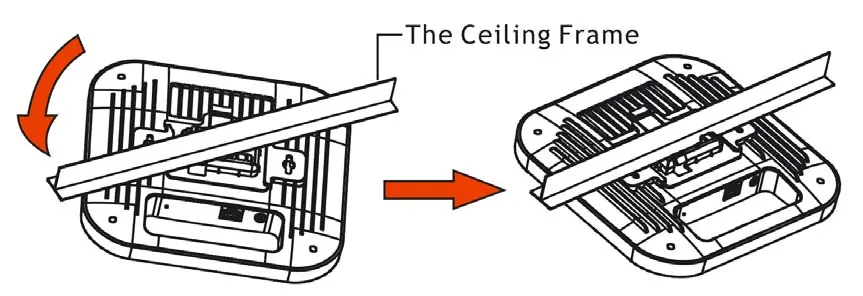

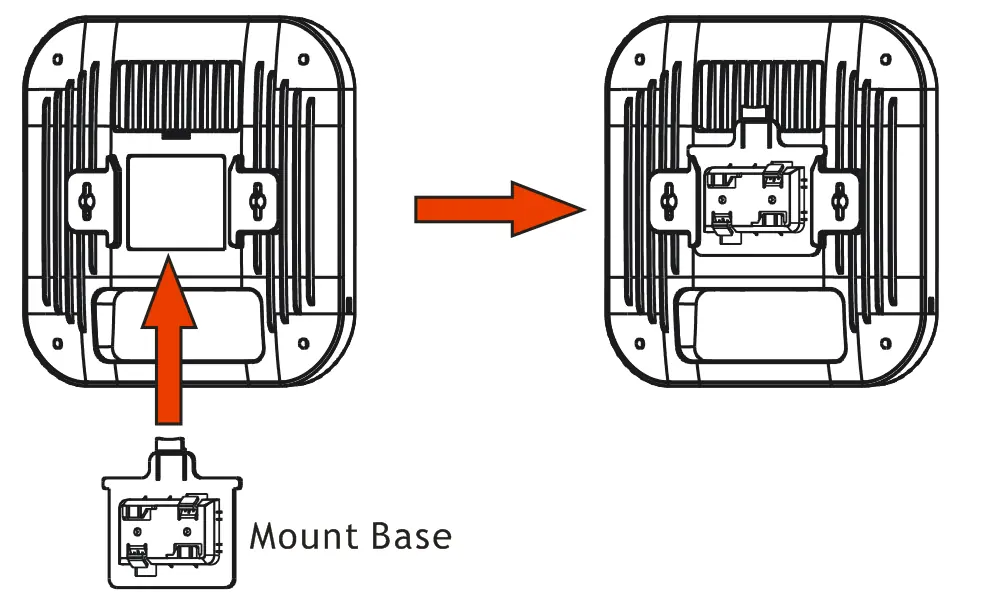

W przypadku sufitów drewnianych lub z płyt gipsowo-kartonowych należy użyć odpowiednich wierteł i kołków, aby przymocować podstawę montażową, a następnie wsunąć punkt dostępowy w slot podstawy. W przypadku sufitów podwieszanych należy wykorzystać dedykowane uchwyty T-Rail, zaczepiając je o ramę sufitową.

Montaż ścienny

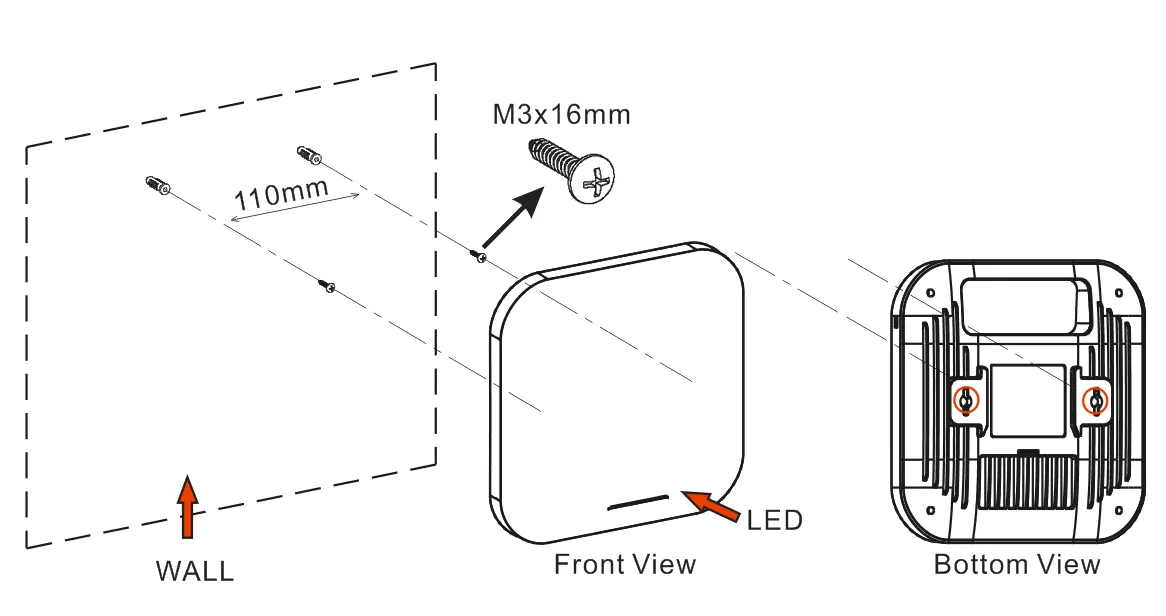

Wykorzystaj otwory montażowe typu "keyhole" na spodzie urządzenia. Wywierć otwory w ścianie (zalecana średnica 6.5mm), wkręć kołki i śruby, a następnie zawieś urządzenie na łbach śrub.

Podłączenie i konfiguracja

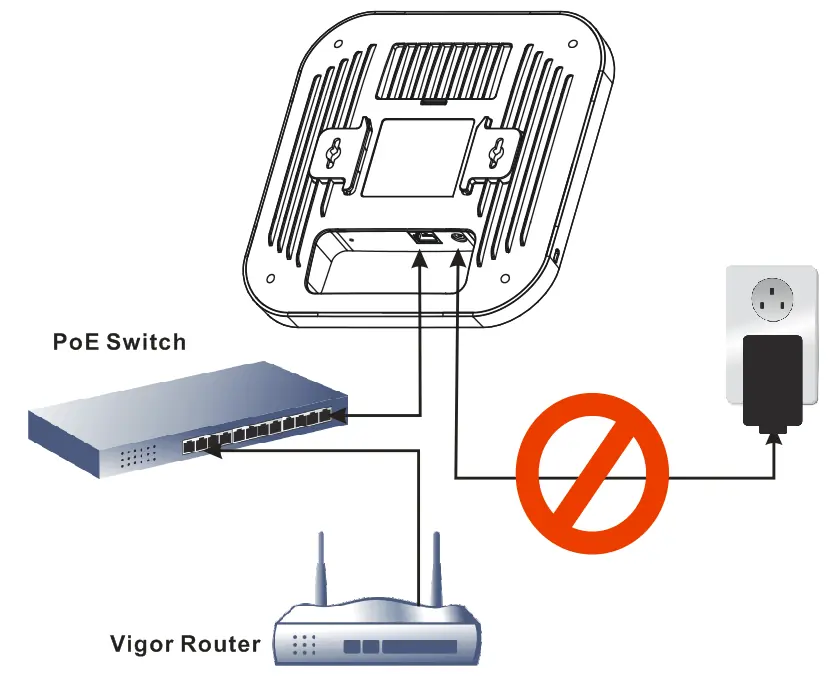

Urządzenie można zasilać przez PoE (54V, 0.6A) lub zasilacz (12V, 2.5A). Konfigurację można przeprowadzić na dwa sposoby:

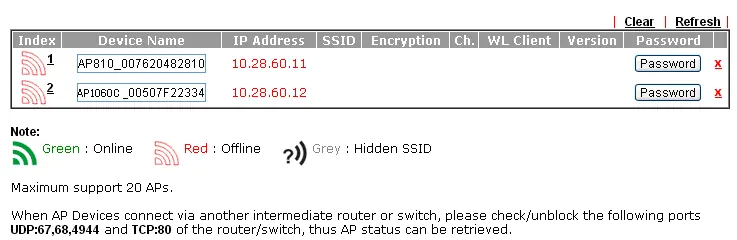

• Przez router Vigor: Używając funkcji AP Management w interfejsie routera, znajdź VigorAP 1060C na liście i kliknij przypisany adres IP.

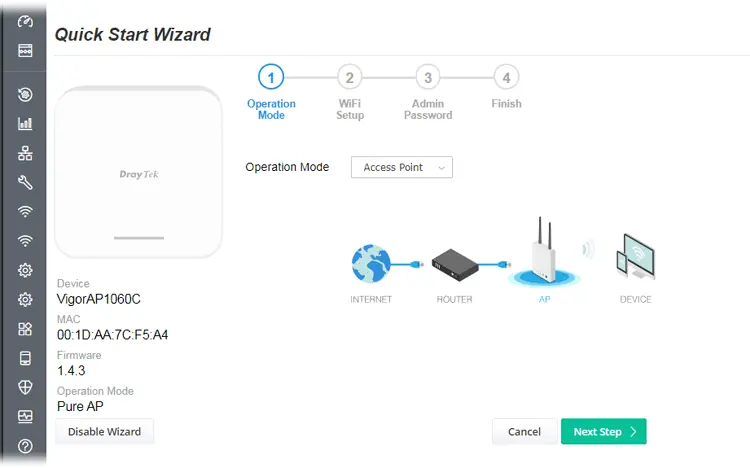

• Przez przeglądarkę: Połącz się z urządzeniem i wpisz w przeglądarce adres https://192.168.1.2 (lub http://vigorap.com przy połączeniu bezprzewodowym). Domyślne dane logowania to admin/admin.
• Aplikacja mobilna: Pobierz DrayTek Wireless App, zeskanuj kod QR "Connect SSID" i postępuj zgodnie z instrukcjami w aplikacji.

Rozwiązywanie problemów i wskaźniki LED

Dioda LED 1 informuje o trybie pracy systemu (niebieska: boot-loader, migająca: TFTP). Dioda LED 2 informuje o gotowości urządzenia (migająca niebieska: działa normalnie). Przycisk Factory Reset (w otworze) pozwala przywrócić ustawienia fabryczne – przytrzymaj go przez 5 sekund za pomocą spinacza.

Bezpieczeństwo

Urządzenie powinno być używane wewnątrz pomieszczeń. Nie należy go otwierać ani naprawiać samodzielnie. Wszelkie modyfikacje mogą unieważnić gwarancję. W razie problemów technicznych prosimy o kontakt pod adresem [email protected].
