Instrukcja obsługi zraszacza oscylacyjnego Eden 94106EDAMZ
Dowiedz się, jak prawidłowo używać i konserwować zraszacz oscylacyjny Eden 94106EDAMZ. Instrukcja zawiera wskazówki dotyczące montażu, regulacji zasięgu, czyszczenia dysz oraz przechowywania urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zraszacz Eden 94106EDAMZ obsługuje się poprzez podłączenie węża, ustawienie zasięgu suwakami oraz regulację przepływu pokrętłem. W przypadku spadku ciśnienia należy wyczyścić filtr wlotowy oraz dysze za pomocą dołączonej igły. str. 1
Najważniejsze czynności
- Regulacja zasięgu str. 1
- Czyszczenie dysz str. 1
Pierwsze uruchomienie
- Podłącz wąż, ustaw suwaki zasięgu, wyreguluj przepływ pokrętłem i odkręć kran. str. 1
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Nieregularne ciśnienie wody
Wyczyść filtr wlotowy i dysze.
str. 1Konserwacja i reset
- Regularnie czyść filtr wlotowy i dysze za pomocą igły. Po użyciu opróżnij z wody. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg maksymalny | 371 m² | Powierzchnia nawadniania przy 40 PSI. | str. 1 |
| Liczba dysz | 18 | Dysze odporne na zatykanie. | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi i konserwacji str. 1
- System szybkozłączy i ostrzeżenia str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zraszacz oscylacyjny Eden 94106EDAMZ jest przeznaczony wyłącznie do użytku zewnętrznego z zimną wodą. Urządzenie wyposażone jest w 18 dysz odpornych na zatykanie oraz system szybkiego łączenia. Przed użyciem należy upewnić się, że zraszacz nie znajduje się w pobliżu połączeń elektrycznych. Po zakończeniu pracy urządzenie należy opróżnić z wody i przechowywać w suchym miejscu.

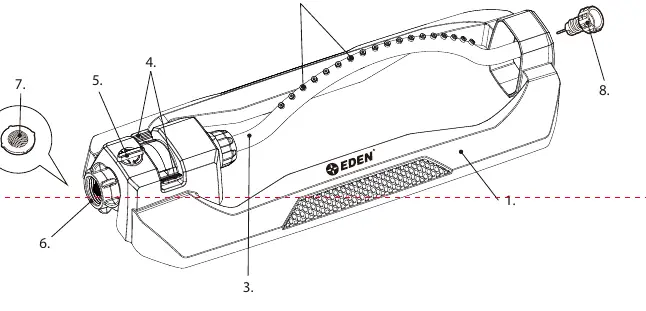

Opis urządzenia
Zraszacz składa się z następujących elementów:
- Baza z dyszami (18 sztuk)
- Rurka oscylacyjna
- Suwaki regulacji zasięgu
- Pokrętło regulacji przepływu wody
- Szybkozłącze (węża)
- Filtr wlotowy
- Igła do czyszczenia dysz
Użytkowanie
- Podłącz wąż ogrodowy do zraszacza za pomocą dołączonego szybkozłącza.
- Użyj suwaków regulacji zasięgu, aby ustawić pożądany obszar nawadniania (prostokątny).
- Użyj pokrętła regulacji przepływu wody, aby dostosować ciśnienie.
- Odkręć kran i sprawdź działanie zraszacza, dokonując ewentualnych korekt ustawień.
Konserwacja i czyszczenie
Jeśli zraszacz wykazuje nieregularne ciśnienie wody lub jest zatkany:
- Czyszczenie filtra: Odłącz wąż, wyjmij filtr wlotowy z końcówki węża i przepłucz go pod bieżącą wodą.
- Czyszczenie dysz: Podłącz zraszacz do kranu, włącz wodę i delikatnie poruszaj rurką oscylacyjną. Użyj dołączonej igły do czyszczenia, aby usunąć zanieczyszczenia z dysz podczas przepływu wody.
Przechowywanie
Po każdym użyciu należy całkowicie opróżnić zraszacz z wody. Nie wolno dopuścić do zamarznięcia wody wewnątrz urządzenia. Przechowuj zraszacz w suchym i ciepłym miejscu.

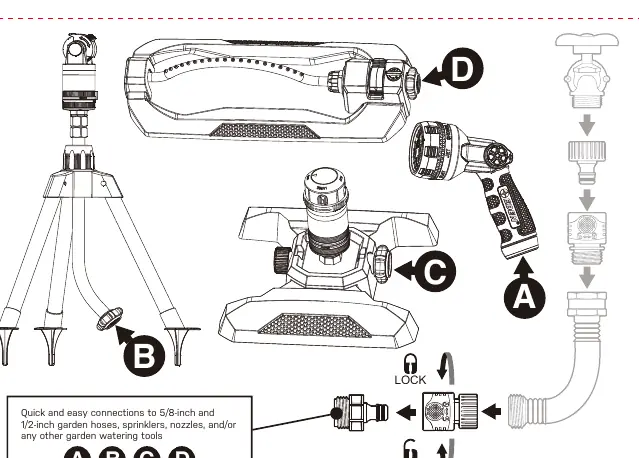

System szybkozłączy
Zestaw zawiera adaptery Quick Connect, które umożliwiają łatwe podłączanie i odłączanie narzędzi bez konieczności zakręcania wody. Mechanizm typu twist-and-lock zapobiega przypadkowemu rozłączeniu.
Praktyczna pomoc
Typowe problemy
Nieregularne ciśnienie wody
Sprawdź i wyczyść filtr wlotowy oraz upewnij się, że dysze nie są zatkane.
Zatkane dysze
Użyj dołączonej igły do czyszczenia, przepuszczając wodę przez zraszacz.
Przed użyciem
- Upewnij się, że używasz tylko zimnej wody.
- Sprawdź, czy wąż jest poprawnie podłączony do szybkozłącza.
- Ustaw suwaki zasięgu przed włączeniem wody.
- Upewnij się, że zraszacz nie znajduje się w pobliżu instalacji elektrycznych.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zasięg (Coverage Max)
- Do 371 m² (przy ciśnieniu 2.76 Bar / 40 PSI).
Ilustracje i schematy
- Fig 1: Regulacja zasięgu za pomocą suwaków.
- Fig 2: Regulacja ciśnienia za pomocą pokrętła.

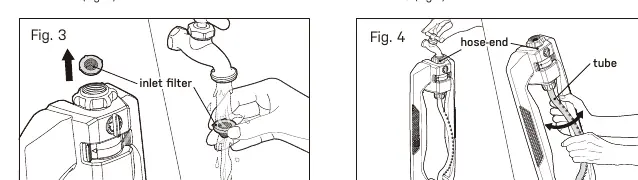

- Fig 3: Czyszczenie filtra wlotowego.

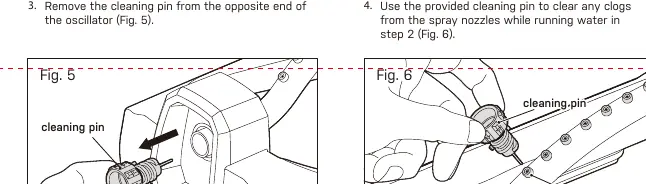

- Fig 5-6: Czyszczenie dysz za pomocą igły.
Zgodność modelu
- Kompatybilny z wężami 1/2 cala i 5/8 cala.
- Przeznaczony wyłącznie do użytku zewnętrznego.
