Instrukcja montażu zestawu nawadniającego TEMU 20M
Dowiedz się, jak poprawnie zainstalować i skonfigurować zestaw nawadniający TEMU 20M. Instrukcja zawiera kroki montażu, listę elementów oraz ważne wskazówki dotyczące ciśnienia wody.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw wymaga ciśnienia wody powyżej 2 BAR dla prawidłowego rozpylania. Montaż polega na przycięciu węża na odpowiednie odcinki, wpięciu go w złącza z dyszami, zablokowaniu połączeń i podłączeniu do kranu za pomocą adaptera. str. 1
Najważniejsze czynności
- Przytnij wąż na odpowiednią długość str. 1
- Włóż wąż w złącza i zablokuj str. 1
Pierwsze uruchomienie
- Uruchom system, aby pogłębić połączenie węża w złączach str. 1
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Dysze kapią lub nie rozpylają mgiełki
Sprawdź, czy ciśnienie wody jest wystarczające (powyżej 2 BAR).
str. 1Konserwacja i reset
- Przechowuj system w czystym miejscu, gdy nie jest używany str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Minimalne ciśnienie | 2 BAR | Wymagane dla prawidłowego rozpylania | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i użytkowania str. 1
Spis treści
Najważniejsze informacje z instrukcji
Zestaw nawadniający TEMU 20M jest przeznaczony do automatycznego podlewania roślin. Aby system działał prawidłowo i zapewniał odpowiednie rozpylanie wody, ciśnienie wody musi wynosić powyżej 2 BAR. Zbyt niskie ciśnienie może powodować kapanie z dysz zamiast atomizacji. System pomaga oszczędzać do 70% wody w porównaniu z podlewaniem ręcznym.
Elementy zestawu
W skład zestawu wchodzą następujące komponenty:
- Taśma PTFE
- Tuleja (Bushing)
- Opaski zaciskowe (Hose Ties)
- Obcinak do węża (Hose Cutter)
- Adapter kranu (Faucet adapter)
- Zaślepka (End Plug)
- Regulowane dysze (Adjustable Nozzle)
- Wąż PU (PU Hose)
Montaż zestawu
- Określ pozycję każdej dyszy zgodnie z pożądanym zakresem spryskiwania.
- Zmierz odległość między punktami montażu dysz i przytnij wąż na odpowiednią długość.
- Włóż wąż w złącza dysz z obu stron.
- Zablokuj wąż w złączu.
- Włóż dyszę w pierścień zatrzaskowy.
- Włóż zaślepkę w końcowy trójnik.
- Podłącz adapter do kranu i połącz z resztą systemu.
Wskazówki dotyczące użytkowania i konserwacji
- Ochrona systemu: Unikaj nadmiernego ciśnienia wody, aby zapobiec uszkodzeniu systemu.
- Uruchomienie: Po uruchomieniu systemu ciśnienie wody wypycha złącze i blokuje je. Przed instalacją zaleca się uruchomienie systemu, aby pogłębić połączenie.
- Przechowywanie: Jeśli system nie jest używany przez dłuższy czas, przechowuj go w czystym miejscu, aby zapobiec zapychaniu się dysz przez kurz.
- Bezpieczeństwo: Nie używaj systemu do rozpylania szkodliwych cieczy lub gazów. Zachowaj bezpieczną odległość od mgiełki wodnej podczas pracy.
Praktyczna pomoc
Typowe problemy
Atomizacja nie działa lub dysze kapią
Sprawdź, czy ciśnienie wody jest wystarczające (musi wynosić powyżej 2 BAR).
Ryzyko uszkodzenia systemu
Unikaj nadmiernego ciśnienia wody.
Przed użyciem
- Upewnij się, że ciśnienie wody w instalacji wynosi powyżej 2 BAR.
- Sprawdź kompletność zestawu zgodnie z listą elementów.
- Przygotuj wąż, przycinając go na odpowiednie odcinki zgodnie z planowanym rozmieszczeniem dysz.
- Upewnij się, że złącza są poprawnie zablokowane na wężu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Minimalne ciśnienie wody
- 2 BAR - wymagane dla prawidłowego działania funkcji rozpylania (atomizacji).
Ilustracje i schematy

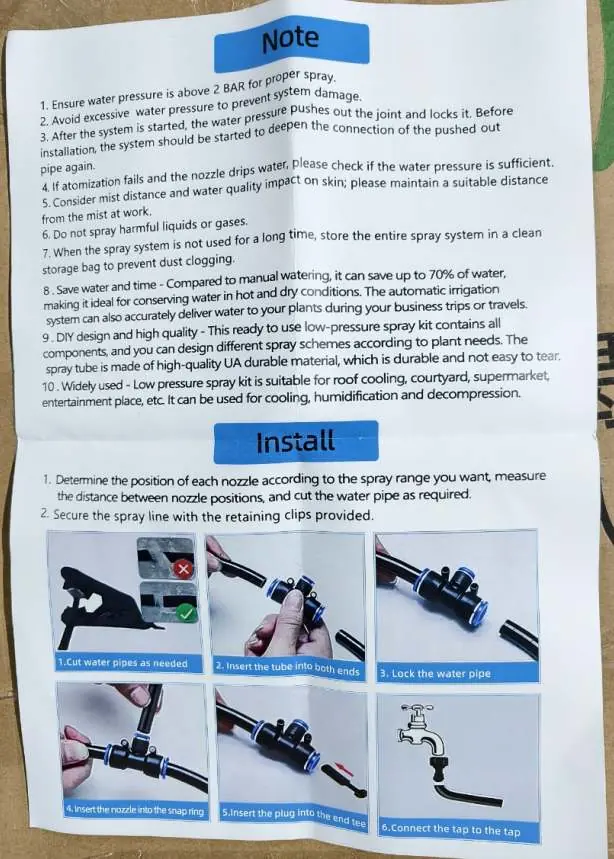

- Schemat montażu pokazuje kolejność: przycięcie węża, włożenie go w złącza, zablokowanie, montaż dyszy w pierścieniu, włożenie zaślepki oraz podłączenie do kranu.
Zgodność modelu
- Zestaw jest przeznaczony do chłodzenia dachów, dziedzińców, ogrodów i innych zastosowań zewnętrznych.
