Instrukcja obsługi zwijanego węża ogrodowego Vonhaus 20m
Praktyczny przewodnik po montażu i obsłudze zwijanego węża ogrodowego Vonhaus 20m (model 2502130). Dowiedz się, jak prawidłowo zamontować uchwyt ścienny, podłączyć wąż do kranu oraz rozwiązać problemy z automatycznym zwijaniem.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zwijany wąż ogrodowy Vonhaus 20m montuje się na ścianie za pomocą uchwytu na wysokości 0,9m. Wąż posiada mechanizm blokujący na dowolnej długości. W przypadku problemów ze zwijaniem, należy szarpnąć wąż przy żółtym znaczniku lub położyć urządzenie na boku. str. 3, 5
Najważniejsze czynności
- Montaż uchwytu ściennego str. 4
- Zwijanie węża str. 5
Pierwsze uruchomienie
- Montaż i podłączenie str. 4, 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wąż nie zwija się automatycznie
Szarpnij wąż przy żółtym znaczniku lub połóż urządzenie na boku i pociągnij wąż.
str. 5Konserwacja i reset
- Dokręcanie śrub str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Długość węża | 20m | Maksymalny zasięg węża. | str. 1 |
| Kompatybilność kranu | 1/2 cala i 3/4 cala | Rozmiary gwintów kranu obsługiwane przez adapter. | str. 4 |
Gdzie szukać w PDF
- Diagram produktu str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i eksploatacji zwijanego węża ogrodowego Vonhaus o długości 20 metrów. Kluczowe zalecenia obejmują montaż uchwytu ściennego na wysokości 0,9 metra od podłoża oraz prawidłową obsługę mechanizmu blokującego wąż. W przypadku problemów z automatycznym zwijaniem, instrukcja wskazuje konkretne techniki odblokowania mechanizmu.
Elementy zestawu
- Bęben z wężem
- Zraszacz 9-funkcyjny
- Uchwyt ścienny
- 4 śruby M8x60
- 4 kołki rozporowe
Montaż
Montaż urządzenia wymaga wykonania czterech otworów w ścianie:
- Wywierć cztery otwory o średnicy pasującej do kołków M8, dopasowując je do rozstawu otworów w uchwycie ściennym.
- Zaleca się montaż uchwytu na wysokości 0,9 metra od podłoża.
- Przymocuj uchwyt ścienny za pomocą dołączonych śrub i kołków.
- Umieść bęben z wężem w uchwycie i zabezpiecz go za pomocą sworznia (pivot pin).
- Podłącz wąż doprowadzający do kranu, korzystając z dołączonego adaptera 2-w-1, który pasuje do kranów 1/2 cala oraz 3/4 cala.
Obsługa i ustawienia
Wąż posiada mechanizm blokujący, który pozwala na zatrzymanie go na dowolnej długości. Aby zwinąć wąż, należy trzymać dyszę i pozwolić mu powoli się cofnąć. Nie należy puszczać dyszy podczas zwijania. Żółty znacznik na wężu wskazuje jego maksymalną długość – nie należy ciągnąć węża dalej po jego pojawieniu się.
Zraszacz posiada 9 trybów pracy, które zmienia się poprzez obracanie głowicy dyszy. Dostępne tryby to: Mist, Flat, Center, Rise, Shower, Cone, Angle, Jet, Soaker.
Konserwacja i czyszczenie
Urządzenie należy czyścić miękką szmatką z użyciem ciepłej wody i łagodnego detergentu. Unikaj stosowania rozpuszczalników i środków ściernych. Okresowo sprawdzaj i dokręcaj wszystkie połączenia, szczególnie po pierwszym tygodniu użytkowania.
Rozwiązywanie problemów
Jeśli wąż nie zwija się automatycznie po pełnym wyciągnięciu, zazwyczaj oznacza to, że mechanizm blokujący jest zablokowany, ponieważ wąż został wyciągnięty do końca. Aby rozwiązać ten problem:
- Chwyć wąż przy żółtym znaczniku ostrzegawczym i wykonaj szybkie szarpnięcie, aż wąż zacznie się zwijać.
- Alternatywnie: połóż urządzenie na prawym boku, a następnie pociągnij za wąż, aż mechanizm się odblokuje i wąż zacznie się zwijać.
Praktyczna pomoc
Typowe problemy
Wąż nie zwija się automatycznie
Chwyć wąż przy żółtym znaczniku i szarpnij lub połóż urządzenie na boku i pociągnij wąż, aby odblokować mechanizm.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie elementy (bęben, zraszacz, uchwyt, śruby, kołki).
- Wybierz miejsce montażu z dala od źródeł ognia.
- Przygotuj wiertarkę do wykonania otworów pod kołki M8.
- Upewnij się, że kran jest kompatybilny z adapterem 1/2 cala lub 3/4 cala.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Wysokość montażu
- Zalecane 0,9 metra od podłoża dla optymalnej pracy.
- Adapter kranowy
- Uniwersalny adapter 2-w-1 pasujący do gwintów 1/2 cala i 3/4 cala.
Ilustracje i schematy

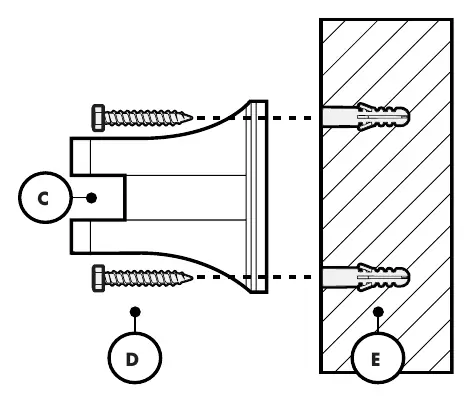

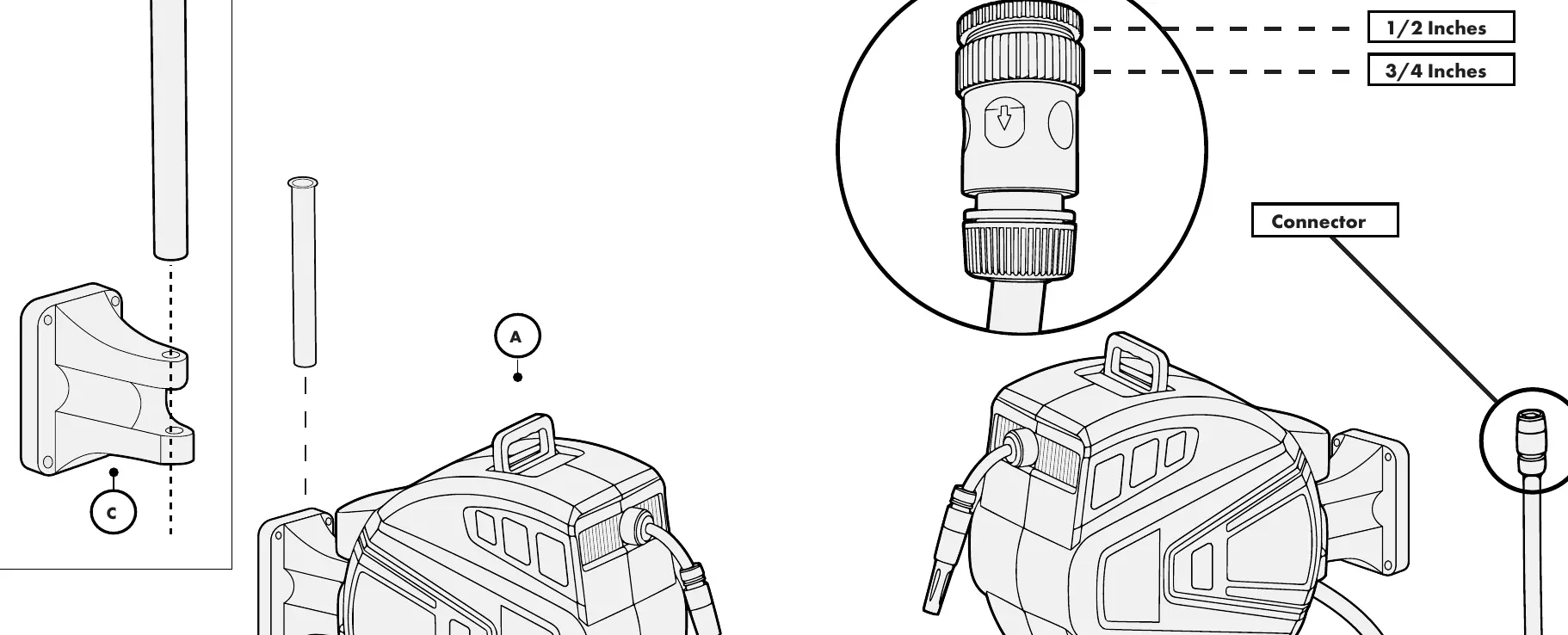

- Schemat montażu pokazuje wiercenie otworów w ścianie i mocowanie uchwytu.

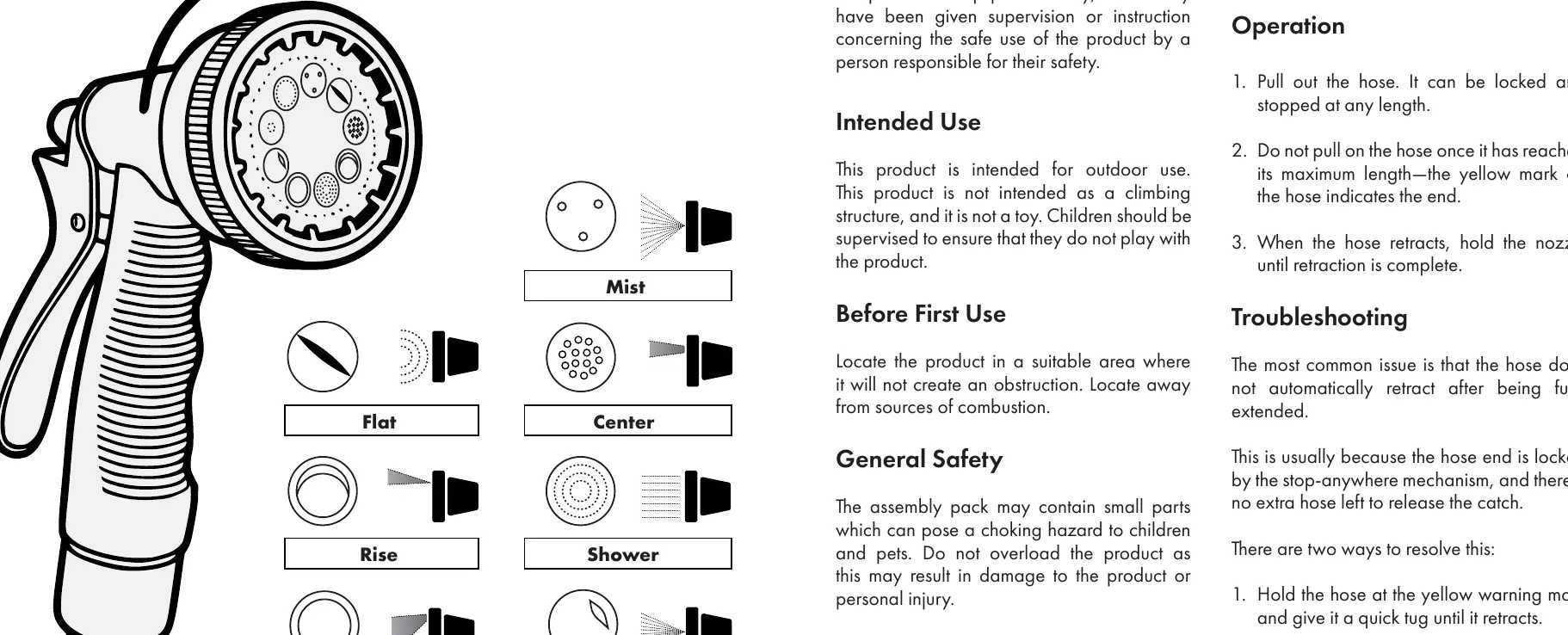

- Rysunek zraszacza ilustruje 9 dostępnych trybów natrysku.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku zewnętrznego.
- Adapter pasuje do standardowych kranów 1/2" i 3/4".
