Instrukcja obsługi sterownika nawadniania AQUA JOE AJ-ET2Z

Szybki przewodnik po obsłudze i konfiguracji dwustrefowego sterownika nawadniania AQUA JOE AJ-ET2Z. Dowiedz się, jak zainstalować baterie, ustawić harmonogram podlewania i konserwować urządzenie.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Sterownik AQUA JOE AJ-ET2Z to dwustrefowe urządzenie zasilane bateryjnie, pozwalające na automatyzację podlewania ogrodu z częstotliwością od 12h do 7 dni. str. 2

Najważniejsze czynności

  • Instalacja baterii str. 3
  • Programowanie częstotliwości str. 3

Pierwsze uruchomienie

  • Włóż baterie, ustaw aktualny czas przyciskami +/- i zaprogramuj harmonogram pokrętłem. str. 3
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Słaby przepływ wody

Wyczyść filtr wlotowy.

str. 4

Konserwacja i reset

  • Wyczyść filtr wlotowy i przepłucz złącza wodą. str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 2x AA Baterie alkaliczne str. 2

Gdzie szukać w PDF

  • Opis elementów i dane techniczne str. 2
  • Instalacja i programowanie str. 3
  • Konserwacja str. 4
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (4) Pokaż mniej
Schemat sterownika i jego elementów Strona 2 Instalacja baterii Strona 3 Programowanie sterownika Strona 3 Czyszczenie filtra Strona 4

Najważniejsze informacje

Sterownik nawadniania AQUA JOE AJ-ET2Z to urządzenie przeznaczone do automatyzacji podlewania ogrodu w dwóch niezależnych strefach. Urządzenie jest zasilane dwiema bateriami AA i wymaga podłączenia do zewnętrznego kranu. Przed użyciem upewnij się, że ciśnienie wody mieści się w zakresie 10-100 PSI, a temperatura wody nie przekracza 38°C.

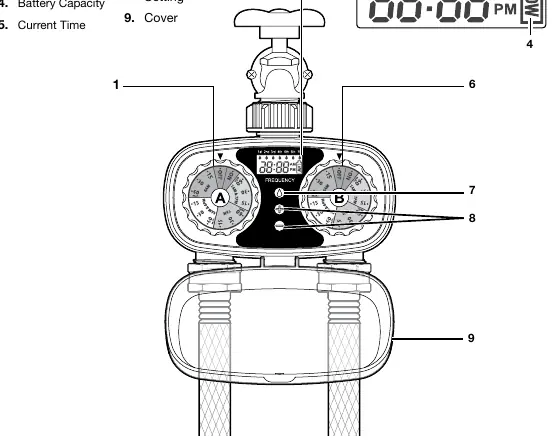

Opis urządzenia

Urządzenie posiada cyfrowy ekran, dwa pokrętła sterujące (A i B) dla każdej strefy, przycisk częstotliwości oraz przyciski ustawiania czasu (+/-). Na ekranie wyświetlany jest aktualny czas, stan baterii oraz wybrane ustawienia.

Schemat sterownika i jego elementów
Schemat sterownika i jego elementów

Instalacja baterii

Aby zainstalować baterie:

Instalacja baterii
Instalacja baterii
  1. Otwórz komorę baterii znajdującą się w dolnej tylnej części sterownika.
  2. Włóż dwie baterie alkaliczne AA (brak w zestawie).
  3. Zamknij bezpiecznie komorę baterii.

Ustawianie aktualnego czasu

Aby ustawić czas:

  1. Użyj przycisku „+”, aby zwiększyć wyświetlaną godzinę.
  2. Użyj przycisku „-”, aby zmniejszyć wyświetlaną godzinę.
  3. Upewnij się, że ustawienie AM/PM jest poprawne.

Wskazówka: Przytrzymanie przycisku „+” lub „-” pozwala na szybsze przewijanie czasu.

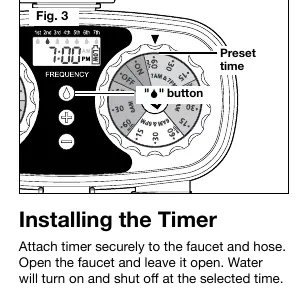

Programowanie nawadniania

Programowanie sterownika
Programowanie sterownika
  1. Ustawianie częstotliwości: Naciśnij przycisk „S”, aby wybrać częstotliwość (od 1st – raz dziennie, do 7th – raz na siedem dni).
  2. Wybór cyklu: Obróć pokrętło strefy (A lub B), aby wybrać jeden z 13 dostępnych programów (różne kombinacje godzin i czasu trwania: 15, 30 lub 60 minut).

Instalacja sterownika

Podłącz sterownik bezpiecznie do kranu i węża ogrodowego. Odkręć kran i pozostaw go w pozycji otwartej. Woda będzie automatycznie włączana i wyłączana zgodnie z zaprogramowanym harmonogramem. Upewnij się, że pokrywa sterownika jest szczelnie zamknięta.

Obsługa ręczna

Aby podlać rośliny poza harmonogramem, przy odkręconym kranie obróć pokrętło strefy na pozycję ON. Aby zatrzymać podlewanie ręczne, obróć pokrętło na pozycję OFF.

Konserwacja i czyszczenie

Jeśli sterownik przestanie działać lub jakość wody spadnie:

Czyszczenie filtra
Czyszczenie filtra
  • Wyjmij filtr wlotowy z przyłącza kranowego i wypłucz go pod bieżącą wodą, aby usunąć zanieczyszczenia.
  • Przepłucz przyłącze kranowe strumieniem wody.
  • Po wyczyszczeniu zamontuj filtr z powrotem przed podłączeniem do źródła wody.

Dane techniczne

  • Zasilanie: 2 baterie alkaliczne AA (brak w zestawie)
  • Ciśnienie robocze: 10 - 100 PSI
  • Maksymalne ciśnienie: 120 PSI
  • Liczba stref: 2
  • Czas cyklu: do 60 minut
  • Częstotliwość: od 12 godzin do 7 dni

Bezpieczeństwo

Produkt przeznaczony wyłącznie do użytku zewnętrznego. W okresie zimowym (podczas mrozów) należy zdemontować sterownik z kranu, aby uniknąć uszkodzeń.

Informacje o producencie

Aqua Joe

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie

Praktyczna pomoc

Typowe problemy

Sterownik nie działa lub słaby przepływ wody

Wyczyść filtr wlotowy pod bieżącą wodą i przepłucz złącza z zanieczyszczeń.

Przed użyciem

  • Przygotuj 2 baterie alkaliczne AA
  • Sprawdź, czy ciśnienie wody mieści się w zakresie 10-100 PSI
  • Upewnij się, że temperatura wody nie przekracza 38°C
  • Upewnij się, że pokrywa komory baterii jest szczelnie zamknięta
Pokaż więcej Pokaż mniej

Parametry w praktyce

Ciśnienie robocze
10-100 PSI (0.7-6.9 bar) - wymagane dla poprawnej pracy zaworów
Częstotliwość nawadniania
Od 12 godzin do 7 dni

Ilustracje i schematy

  • Panel sterowania posiada dwa pokrętła (A i B) dla każdej strefy
  • Przycisk 'S' służy do ustawiania częstotliwości
  • Przyciski '+' i '-' służą do ustawiania aktualnego czasu

Zgodność modelu

  • Produkt przeznaczony wyłącznie do użytku zewnętrznego
  • Nie używać w temperaturach ujemnych (ryzyko zamarznięcia)
