Instrukcja obsługi opryskiwacza akumulatorowego Tornado SMSASM 4 Gallon
Kompletny przewodnik po obsłudze, montażu i konserwacji opryskiwacza akumulatorowego Tornado SMSASM. Dowiedz się, jak bezpiecznie używać urządzenia, czyścić filtr wlotowy i rozwiązywać problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Opryskiwacz Tornado SMSASM to urządzenie akumulatorowe 18V o pojemności 4 galonów. Instrukcja zawiera kroki montażu, procedury przygotowania do pracy, konserwacji (czyszczenie filtra) oraz rozwiązywania problemów. str. 1, 8
Najważniejsze czynności
- Montaż pasków i pokrywy baterii str. 10, 11
- Przygotowanie do pracy i zalewanie pompy str. 13
- Czyszczenie filtra wlotowego str. 14
Pierwsze uruchomienie
- Naładuj akumulator, przygotuj roztwór, zamontuj dyszę, włóż akumulator, włącz przełącznik i naciśnij spust. str. 13
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak reakcji urządzenia
Sprawdź akumulator lub połączenia przełącznika.
str. 16
Wycieki
Dokręć uchwyt lub wymień uszczelkę.
str. 16Konserwacja i reset
- Regularnie płucz system wodą (3-5 min) i czyść filtr wlotowy. str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność zbiornika | 4 galony | Pojemność robocza zbiornika | str. 8 |
| Ciśnienie | 45 psi | Ciśnienie robocze pompy | str. 8 |
Gdzie szukać w PDF
- Specyfikacja str. 8
- Rozwiązywanie problemów str. 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Opryskiwacz Tornado SMSASM to urządzenie zasilane akumulatorem 18V, przeznaczone do rozpylania chemikaliów rozpuszczalnych w wodzie. Przed użyciem należy dokładnie zapoznać się z instrukcją, aby uniknąć uszkodzenia urządzenia lub obrażeń ciała. W przypadku problemów technicznych należy kontaktować się z pomocą techniczną pod numerem +1 803-339-2500 lub adresem e-mail [email protected].
Montaż opryskiwacza
Montaż obejmuje instalację pasków naramiennych, pokrywy komory baterii oraz dysz. Paski należy przewlec przez otwory w zbiorniku i zabezpieczyć klamrami zgodnie z instrukcją na stronie 10. Pokrywę baterii montuje się przy użyciu sprężyny, sworznia i śrub (strona 11). Węże i lance należy dokręcić ręcznie, upewniając się, że uszczelki są na swoim miejscu.
Przygotowanie do pracy
Przed pierwszym użyciem należy w pełni naładować akumulator. Przygotuj roztwór zgodnie z instrukcją producenta chemikaliów, wlej go do zbiornika przez filtr wlotowy i szczelnie zamknij pokrywę. Wybierz odpowiednią dyszę (regulowana, wachlarzowa lub punktowa) i nakręć ją na lancę. Włóż naładowany akumulator do komory, włącz pompę przełącznikiem i naciśnij spust na uchwycie, aby rozpocząć oprysk.
Konserwacja i czyszczenie
Regularna konserwacja jest kluczowa dla żywotności urządzenia. Po każdym użyciu należy przepłukać system czystą wodą przez 3-5 minut. Należy regularnie czyścić filtr wlotowy (zalecane co drugie użycie), aby zapobiec spadkowi ciśnienia i uszkodzeniu pompy. Nie przechowuj chemikaliów w zbiorniku. W przypadku długotrwałego przechowywania należy regularnie doładowywać akumulator (co 4 tygodnie).
Rozwiązywanie problemów
Jeśli urządzenie nie działa, sprawdź stan naładowania akumulatora oraz połączenia elektryczne przy przełączniku. W przypadku wycieków sprawdź dokręcenie uchwytu i stan uszczelek. Jeśli pompa pracuje, ale nie podaje cieczy, sprawdź drożność filtra wlotowego i dyszy lub wykonaj procedurę zalewania pompy (priming) opisaną w instrukcji.
Bezpieczeństwo
Nigdy nie używaj łatwopalnych, żrących ani kwasowych chemikaliów. Zawsze noś odzież ochronną, maskę i okulary. Nie używaj urządzenia w pobliżu źródeł ognia ani w wietrzne dni. Używaj wyłącznie oryginalnych akumulatorów i ładowarek marki SprayMate.
Praktyczna pomoc
Typowe problemy
Opryskiwacz nie włącza się, brak dźwięku pompy
Sprawdź naładowanie akumulatora. Jeśli akumulator jest sprawny, sprawdź połączenia przewodów przy przełączniku zasilania.
Wycieki z okolic uchwytu lub dyszy
Upewnij się, że uchwyt jest w pełni dokręcony. Sprawdź, czy uszczelka nie jest zgubiona lub zużyta.
Pompa pracuje, ale brak oprysku
Sprawdź, czy filtr wlotowy lub dysza nie są zatkane. Może być wymagane ręczne zalanie pompy (priming).
Przed użyciem
- Naładuj akumulator do pełna.
- Sprawdź wąż, lancę i uchwyt pod kątem uszkodzeń.
- Upewnij się, że wszystkie połączenia są szczelne.
- Wybierz odpowiednią dyszę do zadania.
- Załóż odzież ochronną (maska, rękawice, okulary).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pojemność zbiornika
- 4 galony (ok. 15 litrów).
- Zasięg oprysku
- Do 25 stóp (ok. 7,6 metra).
Ilustracje i schematy

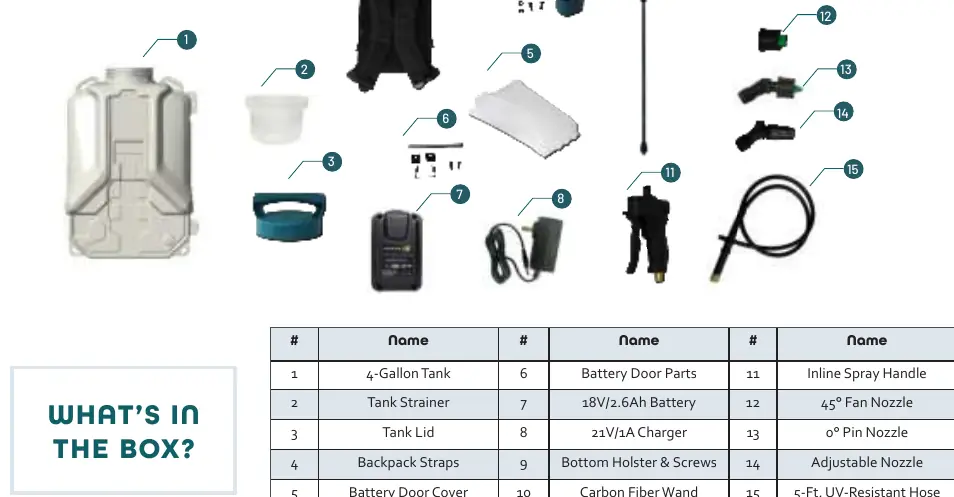

- Strona 9: Schemat części zestawu.

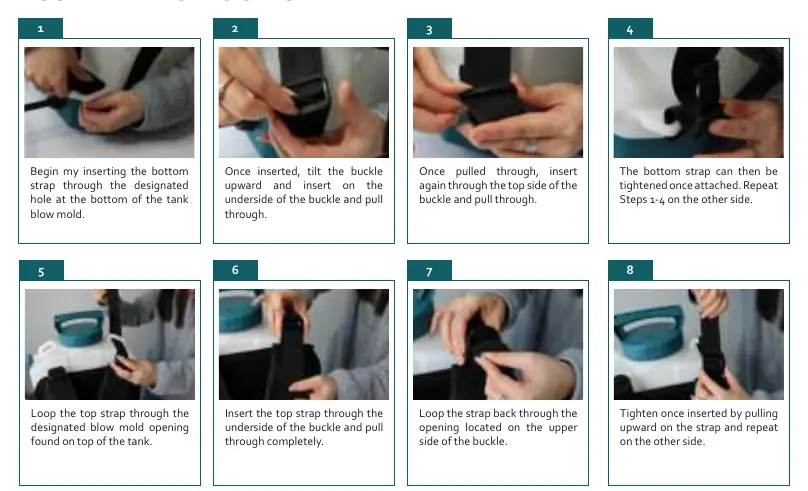

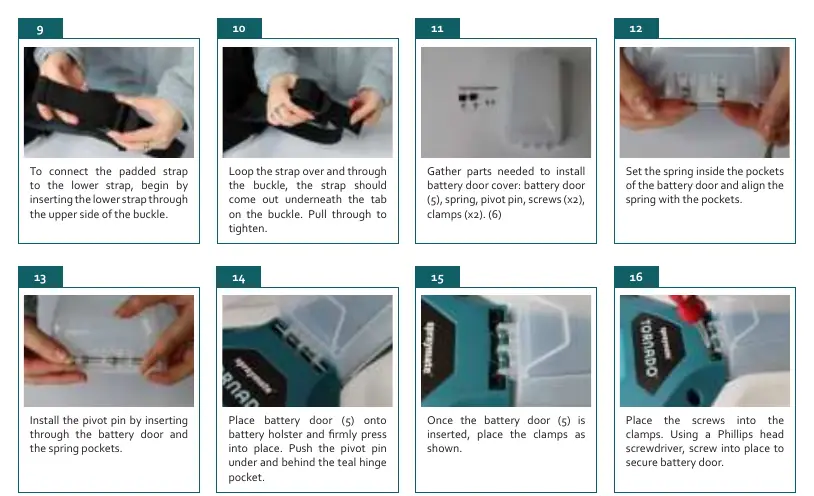

- Strona 10-11: Instrukcja montażu pasków i pokrywy baterii.

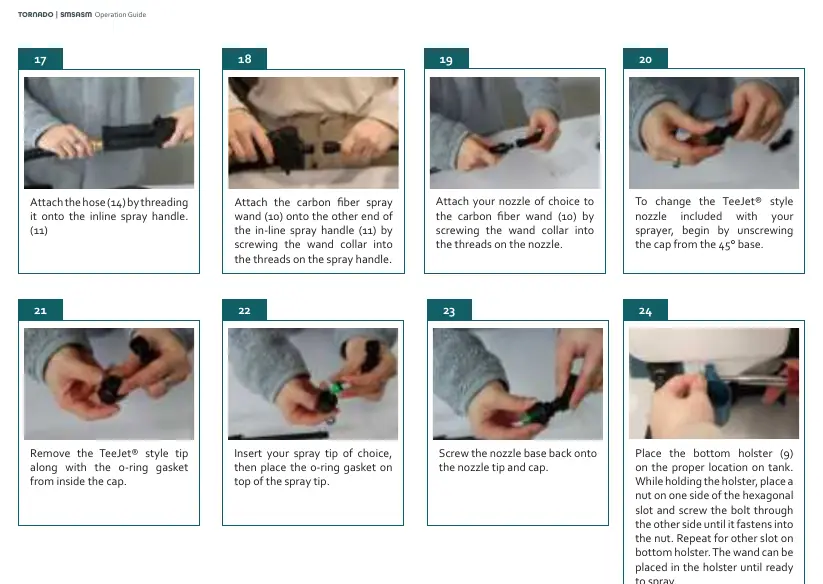

- Strona 12: Montaż lancy i dysz.
- Strona 15: Procedura czyszczenia filtra wlotowego.
Zgodność modelu
- Używaj wyłącznie akumulatorów i ładowarek marki SprayMate.
- Nie używaj chemikaliów łatwopalnych, żrących ani kwasowych.
