Instrukcja obsługi projektora Epson PowerLite 1751/1761W/1771W/1776W
Szybki przewodnik po instrukcji obsługi projektorów Epson serii PowerLite 1700. Dowiedz się, jak skonfigurować połączenia, dostosować obraz, korzystać z funkcji sieciowych i przeprowadzić konserwację urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe wytyczne dotyczące konfiguracji, obsługi i konserwacji projektorów Epson serii PowerLite 1700, w tym ustawienia sieciowe, korekcję obrazu i wymianę lampy. str. 1, 9, 117
Najważniejsze czynności
- Wymiana lampy str. 121, 122, 123, 124
- Korekcja obrazu (Keystone) str. 62, 63
- Konfiguracja sieci bezprzewodowej str. 37, 38, 41
Problemy i rozwiązania
Projektor się przegrzewa
Sprawdź wentylację, wyczyść filtr powietrza.
str. 130, 131Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Resetowanie licznika lampy str. 125, 126
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Jasność | 2600-3000 lumenów | Jasność wyjściowa światła białego i kolorowego | str. 9, 143 |
Gdzie szukać w PDF
- Spis treści str. 3, 4, 5, 6
- Konfiguracja projektora str. 23, 24, 25, 26
- Ustawienia sieciowe str. 37, 38, 39, 40
- Konserwacja str. 117, 118, 119, 120
- Rozwiązywanie problemów str. 129, 130, 131, 132
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące konfiguracji, obsługi i konserwacji projektorów Epson serii PowerLite 1700. Dokument obejmuje procedury instalacji, podłączania źródeł sygnału, konfiguracji sieci bezprzewodowej oraz rozwiązywania typowych problemów technicznych.
Opis urządzenia
Projektor wyposażony jest w szereg portów wejściowych (HDMI, VGA, USB) oraz funkcje sieciowe (w wybranych modelach). Panel sterowania oraz pilot umożliwiają pełną kontrolę nad ustawieniami obrazu, takimi jak ostrość, zoom, korekcja trapezu (keystone) oraz wybór trybu kolorów.
Instalacja i podłączenie
Projektor można ustawić na płaskiej powierzchni lub zamontować pod sufitem. Należy zapewnić odpowiednią wentylację wokół urządzenia. Podłączenie do komputera lub innych źródeł wideo odbywa się za pomocą kabli VGA, HDMI lub USB. W przypadku pracy na wysokościach powyżej 1500 m n.p.m. należy włączyć tryb High Altitude Mode.
Obsługa podstawowa

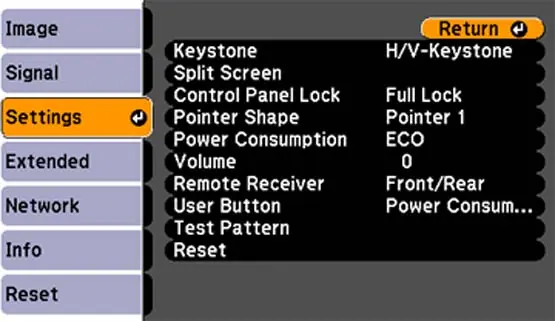

Włączanie i wyłączanie projektora odbywa się za pomocą przycisku zasilania. Użytkownik może dostosować wysokość obrazu za pomocą nóżek regulacyjnych oraz skorygować kształt obrazu (keystone) za pomocą przycisków na panelu lub funkcji Quick Corner. Ostrość i rozmiar obrazu reguluje się pierścieniami na obiektywie lub przyciskami (w zależności od modelu).
Funkcje sieciowe

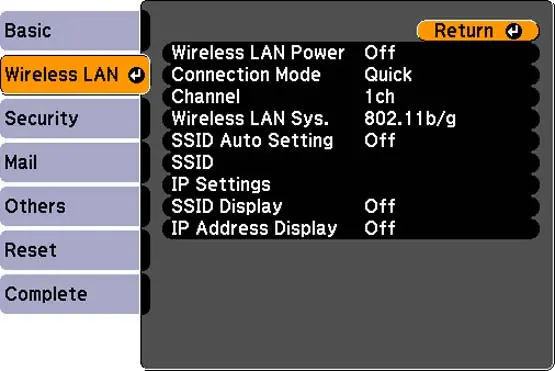

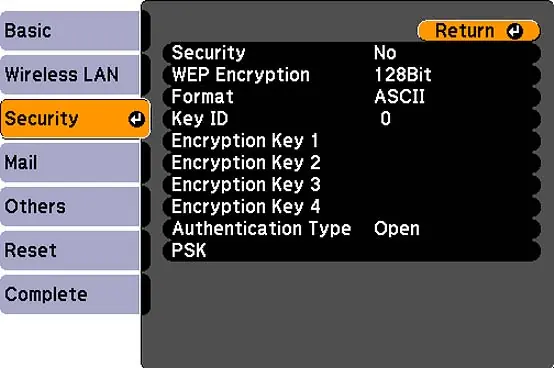

Wybrane modele (1761W/1771W/1776W) obsługują projekcję sieciową. Wymaga to zainstalowania modułu bezprzewodowego LAN. Użytkownik może skonfigurować zabezpieczenia sieciowe, alerty e-mail oraz zdalne sterowanie projektorem za pomocą przeglądarki internetowej.
Konserwacja
Regularna konserwacja obejmuje czyszczenie obiektywu oraz filtra powietrza. W przypadku wyświetlenia komunikatu o konieczności wymiany lampy lub filtra, należy postępować zgodnie z procedurami opisanymi w instrukcji. Przed przystąpieniem do prac serwisowych należy zawsze odłączyć zasilanie i pozwolić urządzeniu ostygnąć.
Rozwiązywanie problemów
W przypadku problemów z obrazem lub dźwiękiem, należy sprawdzić połączenia kablowe, ustawienia źródła sygnału oraz status kontrolek na panelu projektora. Kontrolki informują o stanie pracy urządzenia, np. o przegrzaniu lub błędzie lampy.
Informacje o producencie
Seiko Epson Corporation
Praktyczna pomoc
Typowe problemy
Brak obrazu
Sprawdź, czy osłona obiektywu jest otwarta, czy urządzenie jest włączone i czy kable są poprawnie podłączone.
Obraz nie jest prostokątny
Użyj funkcji korekcji trapezu (keystone) lub Quick Corner w menu ustawień.
Projektor się przegrzewa
Sprawdź, czy otwory wentylacyjne i filtr powietrza nie są zatkane. W razie potrzeby wyczyść lub wymień filtr.
Przed użyciem
- Otwórz osłonę obiektywu.
- Podłącz kabel zasilający i włącz projektor.
- Podłącz źródło sygnału (komputer, odtwarzacz wideo).
- Dostosuj wysokość obrazu za pomocą nóżek.
- Ustaw ostrość i kształt obrazu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Rozdzielczość natywna
- XGA (1024x768) dla 1751 lub WXGA (1280x800) dla pozostałych.
- Żywotność lampy
- Około 4000 godzin.
Ilustracje i schematy
- Schematy połączeń pokazują sposób podłączenia komputera przez VGA, HDMI lub USB.
- Ilustracje panelu sterowania wyjaśniają funkcje przycisków, takich jak Screen Fit, Source Search i Keystone.
Zgodność modelu
- Funkcje sieciowe dostępne tylko w modelach 1761W/1771W/1776W.
- Funkcja Screen Fit dostępna tylko w modelu 1776W.
