Instrukcja montażu uchwytu biurkowego na dwa monitory Equip 650157

Szybki przewodnik montażu i regulacji uchwytu biurkowego Equip 650157 dla dwóch monitorów 17-32 cale. Sprawdź kroki instalacji, montażu zaciskowego i przelotowego oraz regulacji nachylenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Uchwyt Equip 650157 montuje się do biurka za pomocą zacisku (krawędź) lub przelotki (otwór). Monitory mocuje się do ramion za pomocą płyt VESA (75x75 lub 100x100). str. 4, 6

Najważniejsze czynności

Montaż podstawy do biurka str. 4
Montaż płyt VESA do monitorów str. 6
Regulacja nachylenia monitora str. 8

Problemy i rozwiązania

Monitor nie utrzymuje pozycji

Dokręć śruby regulacyjne na przegubie VESA.

str. 8

Konserwacja i reset

Okresowa konserwacja str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Kompatybilność VESA	75x75, 100x100	Rozstaw otworów montażowych	str. 1
Rozmiar monitora	17"-32"	Obsługiwana przekątna ekranu	str. 1

Gdzie szukać w PDF

Zawartość zestawu str. 3
Montaż podstawy str. 4
Regulacja str. 8

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Wykaz części wchodzących w skład zestawu

Strona 3

Schemat montażu zaciskowego i przelotowego

Strona 4

Strona 6

Regulacja nachylenia i wysokości monitora

Strona 8

Najważniejsze informacje

Uchwyt biurkowy Equip 650157 jest przeznaczony do montażu dwóch monitorów o przekątnej od 17 do 32 cali. Przed przystąpieniem do instalacji upewnij się, że powierzchnia montażowa (biurko) jest w stanie utrzymać ciężar monitorów. Produkt wymaga okresowej konserwacji (sprawdzanie stabilności co 3 miesiące). Nie należy przekraczać dopuszczalnego obciążenia ani używać uchwytu poza zakresem ruchu, aby uniknąć przewrócenia.

Zawartość zestawu

W opakowaniu powinny znajdować się:

2x Płyta VESA (A)
1x Ramię (B)
1x Podstawa zaciskowa (C)
1x Wspornik (D)
1x Podstawa dolna (E)
1x Słup pionowy (F)
Akcesoria: klipsy do kabli (G, H), zestaw śrub (I, J, K, L, M, M-A, M-B, M-C) oraz klucze imbusowe (N, O).

Montaż podstawy

Uchwyt można zamontować na dwa sposoby:

Montaż zaciskowy (Clamp Mounting): Przeznaczony do krawędzi biurka o grubości 10-85 mm. Użyj śrub i wspornika, aby przymocować podstawę do krawędzi blatu.
Montaż przelotowy (Grommet Mounting): Przeznaczony do biurek z otworem. Wymaga otworu o średnicy 10-60 mm. Grubość blatu powinna wynosić 10-40 mm.

Montaż ramion i monitorów

Przykręć słup pionowy (F) do podstawy (E) za pomocą śruby (I).
Zamontuj ramię (B) na słupie pionowym.
Przykręć płyty VESA (A) do otworów montażowych z tyłu monitorów, używając odpowiednich śrub (M-A lub M-B) oraz podkładek (M-C).
Zawieś monitory na ramionach uchwytu.
Zabezpiecz monitory, dokręcając śruby blokujące (M) przy użyciu pokrętła (L).

Regulacja i konserwacja

Po zamontowaniu monitorów możesz dostosować ich pozycję:

Nachylenie: Jeśli monitor nie utrzymuje wybranej pozycji, dokręć śruby regulacyjne na przegubie VESA za pomocą klucza imbusowego (O).
Wysokość: Użyj klucza imbusowego, aby poluzować lub dokręcić mechanizm regulacji wysokości na słupie.
Zarządzanie kablami: Użyj dołączonych klipsów (G, H), aby uporządkować przewody wzdłuż ramienia i słupa.

Informacje o producencie

Equip

Profil marki

Strona producenta https://www.conceptronic.com

Praktyczna pomoc

Typowe problemy

Monitor opada lub nie utrzymuje pozycji

Dokręć śruby regulacyjne na przegubie VESA za pomocą klucza imbusowego (O).

Uchwyt jest niestabilny

Sprawdź, czy zacisk lub śruba przelotowa są mocno dokręcone do blatu biurka.

Przed użyciem

Sprawdź, czy blat biurka ma odpowiednią grubość (10-85mm dla zacisku, 10-40mm dla przelotki).
Upewnij się, że monitory posiadają standard VESA 75x75 lub 100x100.
Sprawdź, czy w zestawie znajdują się wszystkie śruby i klucze.
Upewnij się, że masz pomocnika do zawieszenia monitorów.

Parametry w praktyce

Clamp Mounting: Montaż zaciskowy do krawędzi biurka.
Grommet Mounting: Montaż przez otwór w blacie biurka.

Ilustracje i schematy

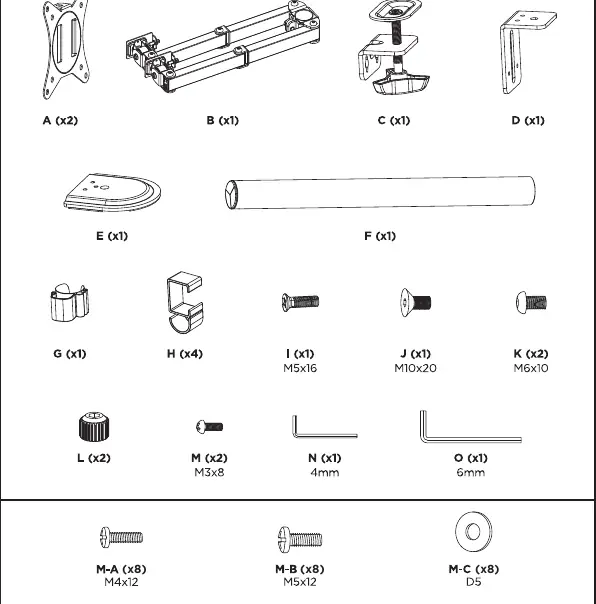

Strona 3: Wykaz części i śrub.

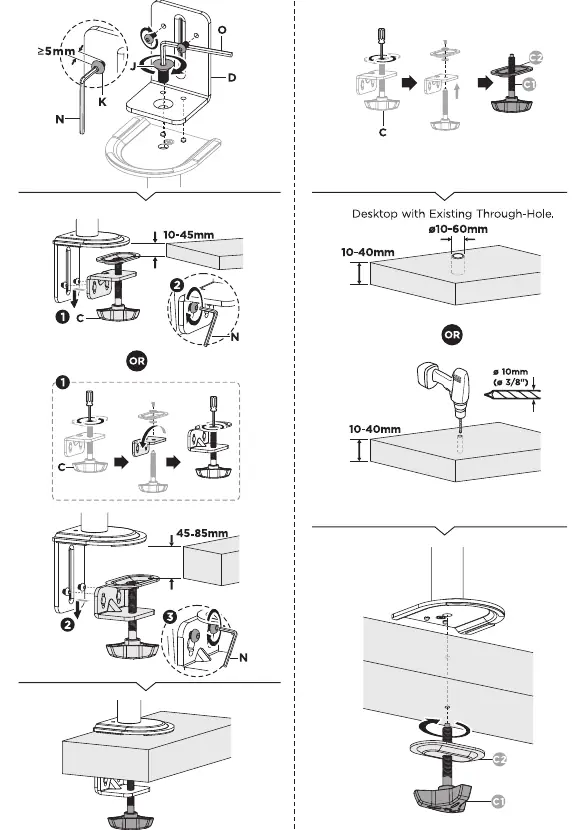

Strona 4: Schemat montażu zaciskowego i przelotowego.

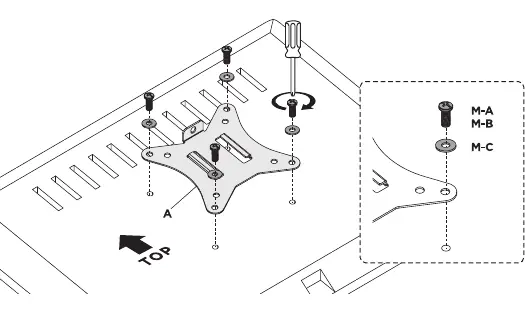

Strona 6: Instrukcja przykręcania płyty VESA do monitora.

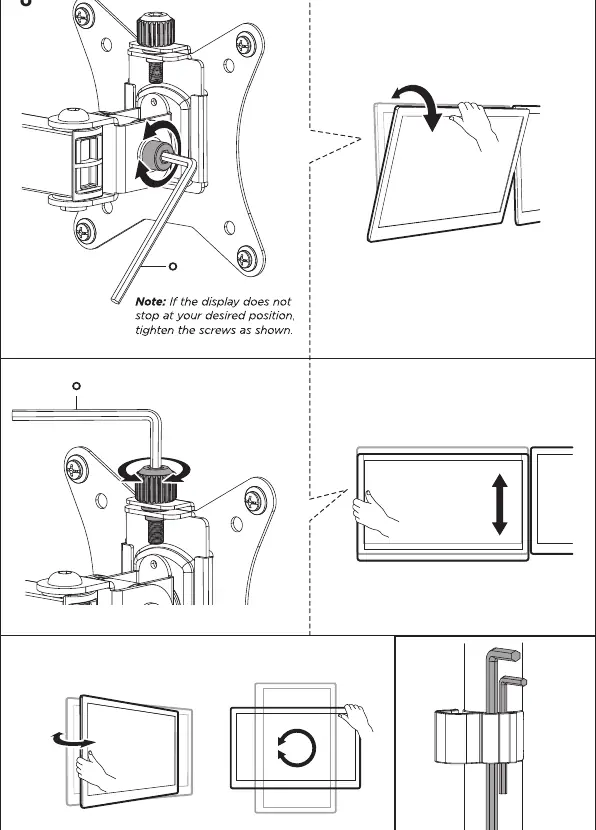

Strona 8: Regulacja nachylenia i wysokości monitora.

Zgodność modelu

Obsługuje monitory o przekątnej 17-32 cale.
Wymaga standardu VESA 75x75 lub 100x100.
