Instrukcja obsługi spawarki ESAB Renegade VOLT ES 200i
Kompletny przewodnik po obsłudze spawarki ESAB Renegade VOLT ES 200i. Dowiedz się, jak zainstalować akumulatory, skonfigurować tryby pracy, przeprowadzić konserwację i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- ESAB Renegade VOLT ES 200i to spawarka inwertorowa zasilana sieciowo (120/230V) lub akumulatorowo (DeWALT FLEXVOLT). Aby rozpocząć pracę, należy zainstalować akumulatory lub podłączyć zasilanie sieciowe, podłączyć kable spawalnicze, wybrać proces na panelu sterowania i włączyć urządzenie przyciskiem ON/OFF. str. 14, 22, 29, 30
Najważniejsze czynności
- Instalacja akumulatorów str. 23
- Włączanie urządzenia str. 29, 30
- Czyszczenie wnętrza str. 48, 49
Pierwsze uruchomienie
- Podłącz zasilanie (sieć lub akumulatory), podłącz kable spawalnicze, włącz wyłącznik główny (jeśli dotyczy) i naciśnij przycisk ON/OFF na panelu przednim. str. 22, 23, 29, 30
Problemy i rozwiązania
Brak łuku
Sprawdź zasilanie, bezpieczniki, poprawność podłączenia kabli i ustawienia na panelu.
str. 52Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 206.10 | Błąd temperatury źródła prądu (zbyt wysoka). | Poczekaj, aż urządzenie ostygnie. | str. 53 |
| 937.01 | Ostrzeżenie o niskim napięciu akumulatora. | Wyjmij akumulatory i naładuj je. | str. 53 |
Konserwacja i reset
- Urządzenie resetuje się automatycznie po osiągnięciu normalnej temperatury pracy (w przypadku ochrony termicznej). str. 31, 53
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wyjściowe (sieć) | 120 V / 230 V | Zasilanie sieciowe | str. 16 |
| Waga systemu | 24.5 kg | Całkowita waga z akumulatorami | str. 17 |
Gdzie szukać w PDF
- Spis treści str. 3, 4
- Dane techniczne str. 16, 17, 18, 19
- Instalacja str. 21, 22, 23, 24
- Interfejs użytkownika str. 32, 33, 34, 35
- Konserwacja str. 47, 48, 49, 50
- Rozwiązywanie problemów str. 52
- Kody błędów str. 53, 54
Spis treści

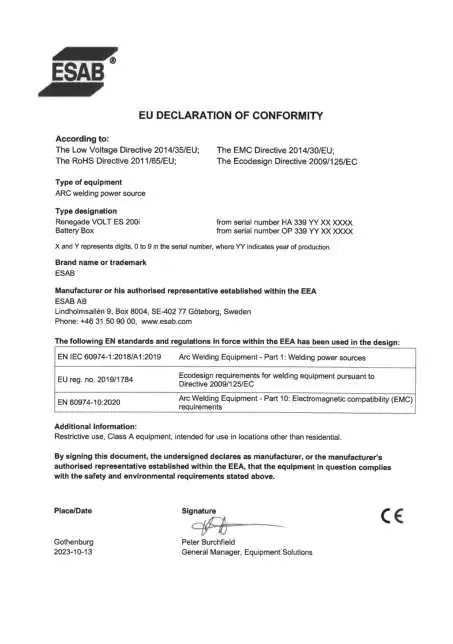

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spawarka ESAB Renegade VOLT ES 200i to inwertorowe źródło prądu przeznaczone do spawania metodami MMA (elektroda otulona) oraz TIG (GTAW). Urządzenie wyróżnia się możliwością pracy w trzech trybach zasilania: sieciowym (120/230 V), akumulatorowym (z wykorzystaniem akumulatorów DeWALT FLEXVOLT) oraz hybrydowym AMP+.
Instalacja i przygotowanie
Instalacja musi być przeprowadzona przez wykwalifikowany personel. Przed użyciem należy usunąć materiały opakowaniowe i upewnić się, że otwory wentylacyjne nie są zasłonięte.
Podłączenie skrzynki akumulatorowej
- Odwróć źródło prądu na stabilnej powierzchni.
- Zamontuj zestaw montażowy interfejsu źródła prądu, dokręcając śruby momentem 6 Nm.
- Połącz źródło prądu ze skrzynką akumulatorową, zabezpieczając zatrzaski.
- Podłącz kabel interfejsu skrzynki akumulatorowej do gniazda na tylnym panelu źródła prądu.
Instalacja akumulatorów
Uwaga: Nie instaluj ani nie wyjmuj akumulatorów, gdy urządzenie jest włączone.
- Upewnij się, że wyłącznik sieciowy jest w pozycji OFF, a zasilanie odłączone.
- Otwórz lewy panel boczny skrzynki akumulatorowej.
- Wsuń akumulatory w odpowiednie gniazda, aż zostaną pewnie osadzone.
Obsługa i interfejs
Urządzenie posiada panel sterowania z wyświetlaczem TFT oraz enkoderem obrotowym. Główne funkcje obejmują wybór procesu spawania (MMA/TIG), ustawienia parametrów (Hot Start, Arc Force), zarządzanie zadaniami (Jobs) oraz konfigurację trybu AMP+ Hybrid.
Tryby zasilania
- Mains Mode: Praca z zasilania sieciowego.
- Battery Mode: Praca wyłącznie z akumulatorów.
- AMP+ Hybrid Mode: Łączy zasilanie sieciowe z akumulatorowym, co pozwala na pracę przy ograniczonym zabezpieczeniu sieciowym.
Konserwacja
Regularna konserwacja jest kluczowa dla bezpieczeństwa i wydajności. Przed każdą czynnością serwisową należy odłączyć zasilanie sieciowe i odczekać co najmniej 4 minuty na rozładowanie kondensatorów.
- Co 3 miesiące: Sprawdź i wymień nieczytelne etykiety, wyczyść zaciski spawalnicze, sprawdź stan kabli.
- Co 12 miesięcy: Wyczyść wnętrze urządzenia sprężonym powietrzem (maks. 4 bary).
Rozwiązywanie problemów
W przypadku wystąpienia błędów, na wyświetlaczu pojawi się komunikat "ERROR" wraz z kodem. Przykładowo:
- 206.10: Błąd temperatury źródła prądu. Należy poczekać na ostygnięcie.
- 906.07/906.08: Ostrzeżenie lub błąd temperatury akumulatora. Należy wyjąć akumulator do ostygnięcia.
- 937.01/937.02: Błąd niskiego napięcia akumulatora. Należy naładować akumulatory.
Informacje o producencie
ESAB
Praktyczna pomoc
Typowe problemy
Brak łuku
Sprawdź, czy zasilanie jest włączone, czy wyświetlacz działa, czy kable spawalnicze są poprawnie podłączone oraz czy bezpieczniki są sprawne.
Częste wyłączanie przez zabezpieczenie termiczne
Upewnij się, że nie przekroczono cyklu pracy, sprawdź czy wloty/wyloty powietrza nie są zatkane i wyczyść wnętrze urządzenia.
Problemy ze spawaniem MMA
Sprawdź ustawienie procesu na MMA, poprawność podłączenia kabli, stan zacisku powrotnego, użycie właściwych elektrod i polaryzacji oraz ustawienia prądu.
Przed użyciem
- Sprawdź, czy urządzenie i kable nie są uszkodzone.
- Upewnij się, że uchwyt spawalniczy jest czysty i nieuszkodzony.
- Upewnij się, że akumulatory są w pełni naładowane (jeśli używasz trybu akumulatorowego).
- Sprawdź, czy otwory wentylacyjne są drożne.
- Upewnij się, że zacisk powrotny ma dobry kontakt z obrabianym przedmiotem.
Parametry w praktyce
- Cykl pracy (Duty cycle)
- Procent czasu w 10-minutowym okresie, w którym można spawać przy danym obciążeniu bez przegrzania.
- Klasa obudowy IP23
- Urządzenie przeznaczone do użytku wewnątrz pomieszczeń; może być używane na zewnątrz, jeśli jest chronione przed opadami.
- VRD (Voltage Reduction Device)
- Funkcja ograniczająca napięcie biegu jałowego do bezpiecznego poziomu (poniżej 35V), gdy spawanie nie jest wykonywane.
Ilustracje i schematy

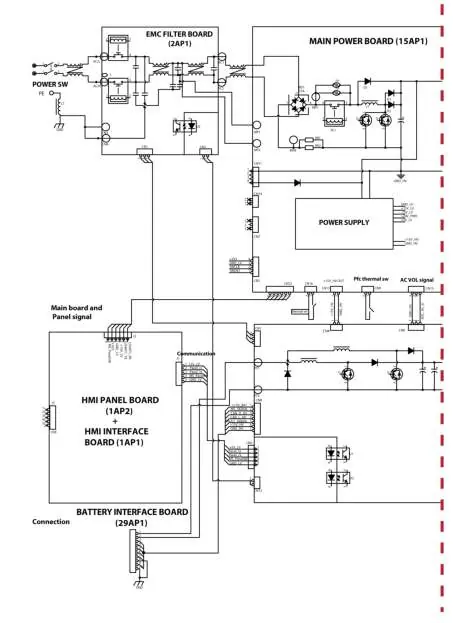

- Schemat połączeń (str. 56-59) przedstawia wewnętrzną architekturę płyt głównych, zasilacza i interfejsu akumulatorów.

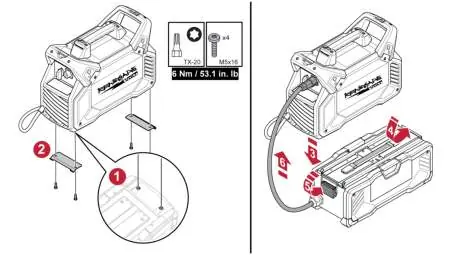

- Rysunki na str. 22-23 pokazują krok po kroku montaż skrzynki akumulatorowej oraz instalację akumulatorów.
- Rysunki na str. 48-51 ilustrują procedurę demontażu paneli bocznych w celu czyszczenia wnętrza urządzenia.
Zgodność modelu
- Skrzynka akumulatorowa jest zalecana wyłącznie dla źródła prądu Renegade VOLT ES 200i.
- Zalecane akumulatory: FLEXVOLT 6AH, 9AH, 12AH. Nie używać akumulatorów 15AH.
- Urządzenie wymaga generatorów z automatyczną regulacją napięcia (AVR) o mocy min. 4 kW (dla 120V) lub 7 kW (dla 230V).
