Instrukcja obsługi spawarki ESAB Rogue ES 201i
Szybki przewodnik po instrukcji obsługi spawarki ESAB Rogue ES 201i. Dowiedz się, jak bezpiecznie zainstalować, obsługiwać i konserwować urządzenie oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Spawarka ESAB Rogue ES 201i to inwertorowe źródło prądu przeznaczone do spawania metodą MMA (elektrodami otulonymi). Urządzenie wymaga zasilania 230V i jest przeznaczone do użytku profesjonalnego. str. 7, 8
Najważniejsze czynności

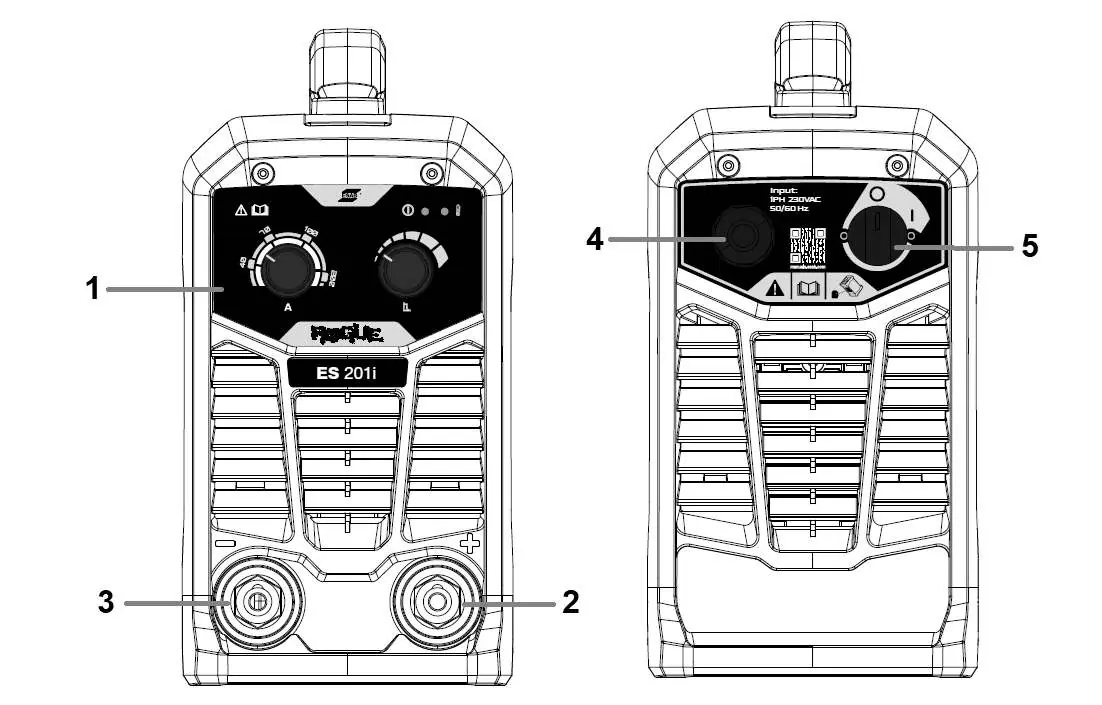

- Podłączanie kabli spawalniczych str. 12, 13
- Regulacja Arc Force str. 13, 14
Pierwsze uruchomienie
- Upewnij się, że wloty i wyloty powietrza są drożne, podłącz kable spawalnicze zgodnie z polaryzacją elektrod, a następnie włącz urządzenie przełącznikiem w pozycję ON. str. 9, 12, 13
Problemy i rozwiązania
Brak łuku
Sprawdź włącznik zasilania, wskaźnik zasilania, połączenia kabli oraz bezpieczniki.
str. 17Konserwacja i reset
- Zabezpieczenie termiczne resetuje się automatycznie po wystarczającym obniżeniu temperatury. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakres prądu spawania | 20-200 A | Zakres regulacji prądu dla metody MMA. | str. 8 |
| Cykl pracy 50% | 200 A / 28 V | Obciążenie przy 50% cyklu pracy. | str. 8 |
| Waga | 8 kg | Masa urządzenia. | str. 8 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 3, 4, 5, 6
- Dane techniczne str. 8
- Instalacja str. 9, 10, 11
- Konserwacja str. 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spawarka ESAB Rogue ES 201i to inwertorowe źródło prądu przeznaczone wyłącznie do spawania metodą MMA (elektrodami otulonymi). Instalacja urządzenia musi być przeprowadzona przez wykwalifikowany personel. Przed rozpoczęciem pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z zagrożeniami związanymi z porażeniem prądem, polami elektromagnetycznymi oraz oparami spawalniczymi. Urządzenie nie jest przeznaczone do użytku w warunkach domowych (klasa A).

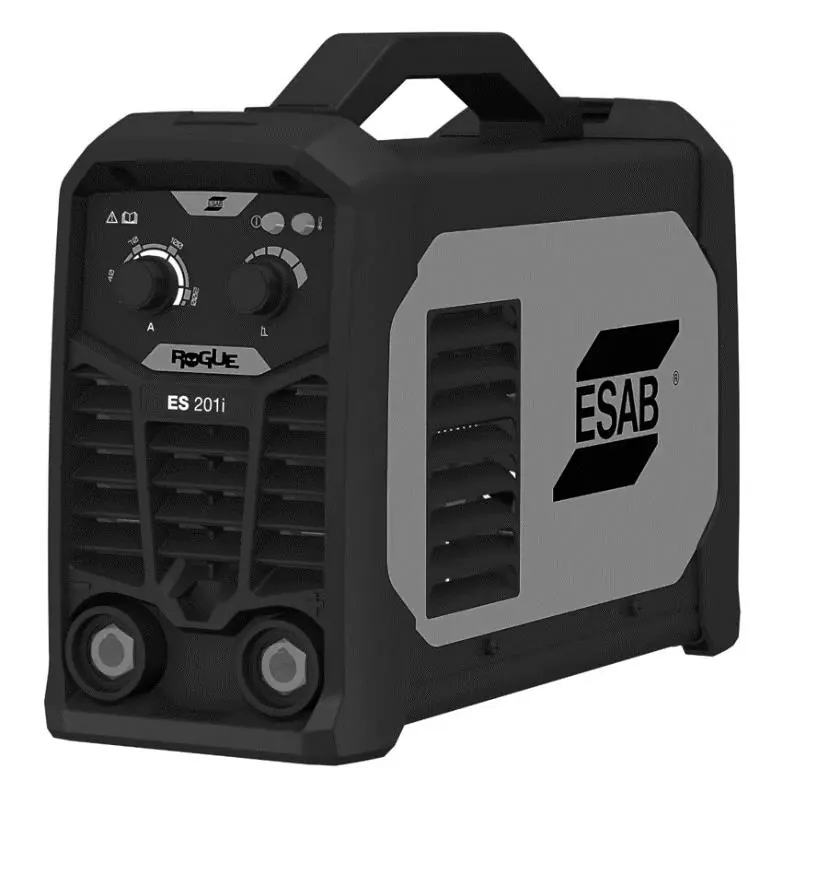

Opis urządzenia
W skład zestawu wchodzi źródło prądu, przewód z zaciskiem masowym (3m) oraz przewód z uchwytem elektrody (3m). Urządzenie posiada zabezpieczenie termiczne przed przegrzaniem.
Instalacja

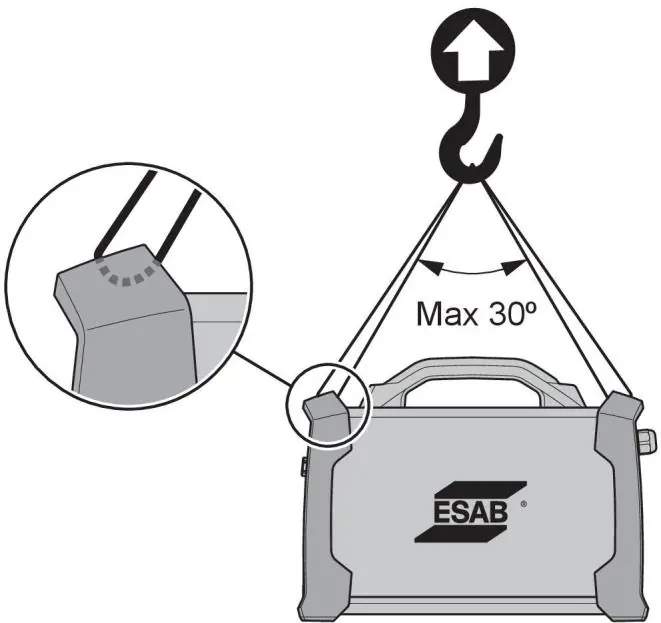

Podczas instalacji należy zapewnić odpowiednią wentylację, zachowując minimum 200 mm wolnej przestrzeni wokół wlotów i wylotów powietrza. Urządzenie należy zabezpieczyć przed upadkiem, szczególnie na nierównym podłożu. Zasilanie musi być zgodne z wymaganiami technicznymi (230V AC), a instalacja elektryczna musi posiadać odpowiednie zabezpieczenia (bezpieczniki).
Obsługa
Podłączanie kabli spawalniczych zależy od metody spawania i typu elektrody (polaryzacja jest podana na opakowaniu elektrod). Po podłączeniu kabli i włączeniu zasilania, spawarka jest gotowa do pracy. Funkcja Arc Force pozwala na regulację charakterystyki łuku – niska wartość zapewnia spokojny łuk z małą ilością odprysków, wysoka wartość zapewnia gorący i głęboki łuk.
Konserwacja
Regularna konserwacja jest kluczowa dla bezpiecznej i niezawodnej pracy. Przed każdym użyciem należy sprawdzić stan kabli i uchwytu. Co 3 miesiące należy czyścić terminale spawalnicze i sprawdzać stan kabli. Co 6 miesięcy zaleca się czyszczenie wnętrza urządzenia suchym sprężonym powietrzem o zredukowanym ciśnieniu.
Rozwiązywanie problemów
W przypadku problemów ze spawaniem MMA należy sprawdzić poprawność podłączenia kabli, polaryzację oraz ustawienie prądu. Jeśli urządzenie nie generuje łuku, należy sprawdzić zasilanie i bezpieczniki. Częste wyzwalanie zabezpieczenia termicznego może wynikać z przekroczenia cyklu pracy lub zatkanych wlotów powietrza.
Informacje o producencie
ESAB
Praktyczna pomoc
Typowe problemy
Brak łuku spawalniczego
Sprawdź, czy wyłącznik zasilania jest włączony, czy wskaźnik zasilania świeci oraz czy kable spawalnicze są poprawnie podłączone.
Problemy ze spawaniem MMA
Upewnij się, że kable są dobrze podłączone, zacisk masowy ma dobry kontakt z materiałem, a użyta elektroda i polaryzacja są zgodne z zaleceniami producenta.
Częste wyłączanie z powodu przegrzania
Sprawdź, czy nie przekroczono cyklu pracy, upewnij się, że wloty i wyloty powietrza nie są zatkane i wyczyść wnętrze urządzenia.
Przed użyciem
- Sprawdź, czy urządzenie i kable nie są uszkodzone.
- Upewnij się, że uchwyt elektrody jest czysty i nieuszkodzony.
- Zapewnij odpowiednią wentylację w miejscu pracy.
- Upewnij się, że zacisk masowy jest bezpiecznie podłączony do przedmiotu obrabianego.
- Sprawdź, czy zasilanie sieciowe jest zgodne z wymaganiami (230V).
Parametry w praktyce
- Cykl pracy (Duty cycle)
- Procent czasu w 10-minutowym okresie, w którym można spawać przy danym obciążeniu bez przegrzania.
Ilustracje i schematy

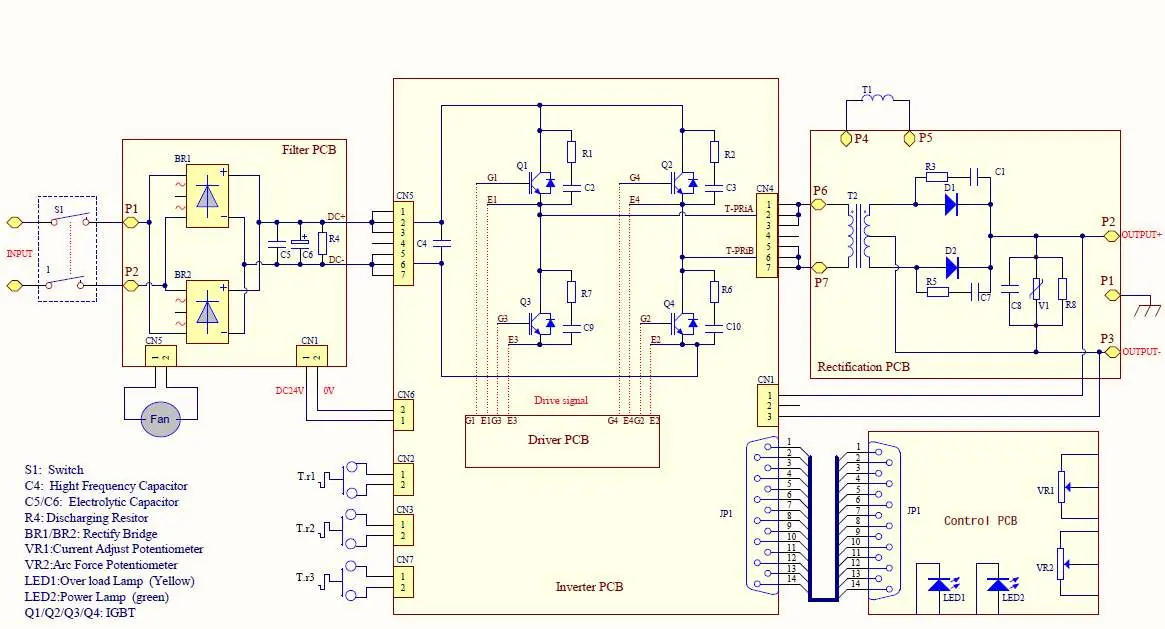

- Schemat przedstawia wewnętrzne połączenia elektryczne, w tym płytę filtra, płytę inwertera, płytę sterowania i płytę prostownika.
- Wskazuje lokalizację kluczowych komponentów, takich jak wentylator, potencjometry regulacji prądu i Arc Force oraz diody sygnalizacyjne.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do spawania metodą MMA.
- Wymagane zasilanie 230V AC.
- Urządzenie klasy A, nieprzeznaczone do użytku w warunkach domowych zasilanych z publicznej sieci niskiego napięcia.
