Narzędzia / Sprzęt spawalniczy
Instrukcja obsługi spawarki ESAB Rogue ES 151iP / 181iP / 201iP
Przewodnik po spawarkach ESAB Rogue ES 151iP, 181iP oraz 201iP PRO. Poznaj funkcje, parametry techniczne, możliwości zasilania oraz dostępne akcesoria dla profesjonalnych zastosowań spawalniczych.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Seria ESAB Rogue ES to profesjonalne spawarki inwertorowe obsługujące metody MMA (z funkcją Pulse) oraz TIG (Live TIG). Modele PRO oferują dodatkowo obsługę dwóch napięć zasilania (120/230V) oraz technologię PFC. str. 1
Najważniejsze czynności
- Podłączenie zasilania i akcesoriów str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalny prąd (201iP PRO) | 200 A | Maksymalna wydajność prądowa urządzenia. | str. 2 |
| Waga | 6.8 kg / 8.4 kg | Masa urządzenia w zależności od modelu. | str. 2 |
Gdzie szukać w PDF
- Opis i funkcje str. 1
- Specyfikacja i akcesoria str. 2
Spis treści
Najważniejsze informacje

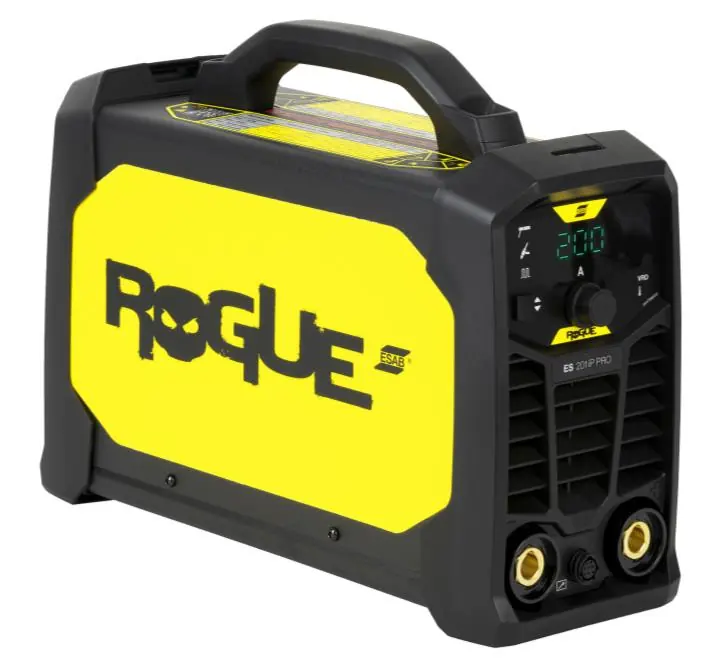

Seria spawarek ESAB Rogue ES to przenośne źródła prądu przeznaczone do profesjonalnych prac spawalniczych. Urządzenia wykorzystują zaawansowaną elektronikę mocy i sterowanie cyfrowe, zapewniając stabilny łuk spawalniczy. Modele z serii Rogue ES obsługują spawanie metodami MMA oraz TIG (funkcja LIVE TIG).
Funkcje i możliwości
- Pulse MMA: Funkcja poprawiająca kontrolę nad ciepłem, minimalizująca odkształcenia cienkich materiałów i redukująca odpryski.
- Dual Voltage (wersje PRO): Elastyczność zasilania z gniazd 120 V lub 230 V.
- PFC (wersje PRO): Zapewnia stabilny łuk i odporność na wahania napięcia, umożliwiając pracę na długich przedłużaczach (do 100 m).
- Mobilność: Lekka konstrukcja z uchwytem transportowym, idealna do pracy w warsztacie lub w terenie.
- Klasa ochrony: IP23S, co pozwala na bezpieczne użytkowanie w warunkach warsztatowych i budowlanych.
Obsługa urządzenia
Panel sterowania umożliwia precyzyjną regulację parametrów łuku. Użytkownik może dostosować ustawienia Arc Force oraz Hot Start, co przekłada się na lepszą kontrolę nad procesem spawania. Urządzenia współpracują z opcjonalnym analogowym zdalnym sterowaniem.
Dane techniczne
Urządzenia różnią się maksymalnym prądem wyjściowym oraz obsługiwanym napięciem zasilania. Modele 201iP PRO oferują prąd do 200 A, podczas gdy 151iP do 150 A. Wszystkie modele pracują w zakresie temperatur od -10 do +40 °C.
Akcesoria
Dostępne są liczne akcesoria rozszerzające funkcjonalność, w tym:
- Uchwyty TIG (SR-B 17V, SR-B 26V)
- Zdalne sterowanie prądem (MMA 4 Hand Remote)
- Sterowanie nożne TIG
- Pasek na ramię oraz plastikowa walizka transportowa
Informacje o producencie
ESAB
Praktyczna pomoc
Przed użyciem
- Sprawdź napięcie zasilania (120 V lub 230 V w zależności od modelu PRO).
- Upewnij się, że używasz odpowiednich elektrod (do 4.0 mm dla 201iP PRO, do 3.2 mm dla 151iP).
- Podłącz przewód powrotny z zaciskiem oraz uchwyt elektrody zgodnie z instrukcją.
- W przypadku korzystania z generatora, zalecana moc to minimum 7 kW.
- Sprawdź, czy otoczenie pracy jest zgodne z klasą ochrony IP23S.
Parametry w praktyce
- Duty Cycle (Cykl pracy)
- Procentowy czas pracy urządzenia w ciągu 10 minut przy danym natężeniu prądu.
- Open Circuit Voltage (Napięcie biegu jałowego)
- Napięcie na wyjściu spawarki, gdy nie jest łuk spawalniczy nie jest zajarzony.
Ilustracje i schematy
- Panel sterowania: Wyświetlacz cyfrowy prądu (A), wskaźnik VRD (Voltage Reduction Device), wskaźnik temperatury oraz przyciski wyboru trybu pracy.
Zgodność modelu
- Wersje PRO obsługują podwójne napięcie wejściowe (120 V / 230 V).
- Dla wartości 120 V należy zapoznać się z oddzielną instrukcją obsługi.
