Instrukcja obsługi spawarki GYS PROTIG 201 AC/DC i 201L AC/DC

Kompletny przewodnik obsługi spawarki GYS PROTIG 201 AC/DC i 201L AC/DC. Dowiedz się, jak bezpiecznie instalować, konfigurować tryby spawania MMA i TIG, zarządzać ustawieniami oraz konserwować urządzenie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • PROTIG 201 AC/DC to inwertorowe źródło prądu spawalniczego do metod MMA, TIG DC i TIG AC. Model 201L posiada zintegrowaną chłodnicę. str. 5, 20, 35, 50

Najważniejsze czynności

  • Aktywacja funkcji VRD str. 7, 22, 36, 51

Pierwsze uruchomienie

  • Podłącz do sieci, sprawdź uziemienie, wybierz proces spawania (TIG/MMA) i ustaw parametry na panelu HMI. str. 5, 20, 35, 50

Problemy i rozwiązania

Wyświetlacz U51

Napięcie zasilania > 265V.

str. 5, 20, 35, 50

Konserwacja i reset

  • Przywracanie ustawień fabrycznych: w trybie czuwania przytrzymaj przycisk przez 3 sekundy. str. 7, 22, 36, 51

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 230V +/- 15% (110V dla 201 AC/DC) Napięcie wejściowe str. 111, 112

Gdzie szukać w PDF

  • Bezpieczeństwo str. 2, 17, 32, 47
  • Panel sterowania (IHM) str. 8, 23, 38, 53
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy spawarek inwertorowych GYS PROTIG 201 AC/DC oraz 201L AC/DC. Urządzenia te przeznaczone są do spawania metodami MMA (elektroda otulona), TIG DC oraz TIG AC. Model 201L posiada zintegrowaną chłodnicę cieczy. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa dotyczącymi ochrony przed porażeniem prądem, polami elektromagnetycznymi oraz ryzykiem pożaru.

Opis urządzenia

Spawarki PROTIG 201 AC/DC to zaawansowane źródła prądu inwertorowego. Metoda MMA pozwala na spawanie elektrodami rutylowymi, zasadowymi, ze stali nierdzewnej i żeliwa. Metoda TIG wymaga osłony gazowej (Argon). Urządzenia wyposażone są w intuicyjny panel sterowania (IHM) umożliwiający precyzyjne ustawienie parametrów spawania.

Instalacja i pierwsze uruchomienie

Urządzenie należy umieścić na stabilnym podłożu o nachyleniu nie większym niż 10°. Należy zapewnić odpowiednią wentylację i dostęp do panelu sterowania. Urządzenie posiada stopień ochrony IP21. Przed podłączeniem do sieci elektrycznej należy upewnić się, że instalacja jest uziemiona. W przypadku modelu 201L, przed użyciem należy napełnić zbiornik płynu chłodzącego do poziomu MAX.

Wskaźnik poziomu płynu chłodzącego
Wskaźnik poziomu płynu chłodzącego

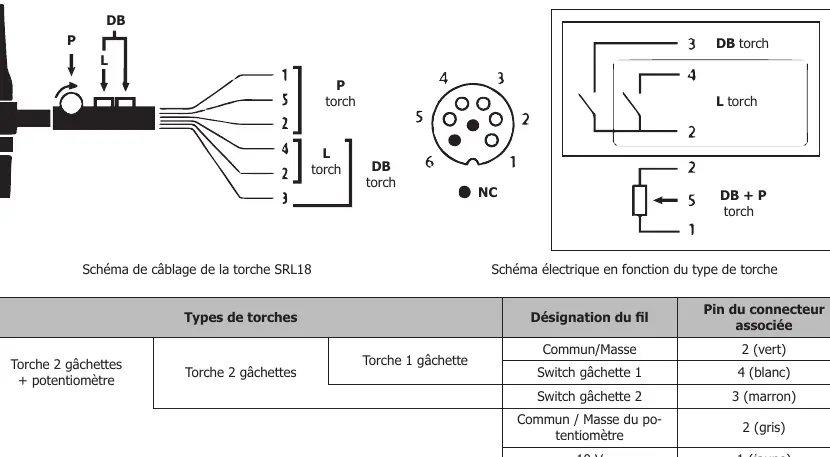

Schemat połączeń palnika
Schemat połączeń palnika

Obsługa i ustawienia

Panel sterowania umożliwia wybór procesu spawania (TIG HF, TIG LIFT, MMA), trybu pracy (2T, 4T, 4T LOG) oraz podprocesów (Puls, Spot). Główny enkoder służy do regulacji prądu spawania oraz innych parametrów wybranych za pomocą przycisków. Dostępny jest również "ukryty menu" dla zaawansowanych ustawień procesów.

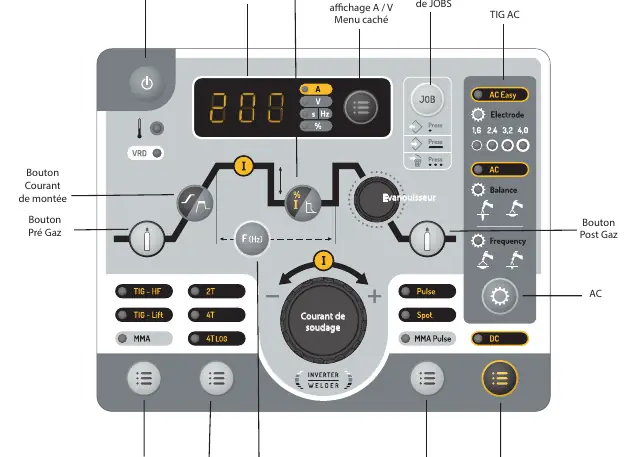

Panel sterowania (IHM)
Panel sterowania (IHM)

Zarządzanie zadaniami (JOBS)

Urządzenie pozwala na zapisywanie, przywoływanie i usuwanie konfiguracji spawania (tzw. JOBS). Można zapisać do 50 zadań dla każdego procesu spawania.

Konserwacja

Zaleca się coroczny przegląd techniczny. Należy regularnie czyścić wnętrze urządzenia sprężonym powietrzem oraz sprawdzać stan przewodów zasilających. W modelu 201L płyn chłodzący należy wymieniać co 12 miesięcy, aby uniknąć osadów w układzie chłodzenia.

Informacje o producencie

GYS

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie w trybie ochrony (wyświetlacz U51)

Napięcie zasilania przekracza 265V. Odłącz urządzenie i podłącz do gniazdka z prawidłowym napięciem.

Błąd w układzie chłodzenia (dla 201L)

Sprawdź poziom płynu chłodzącego w zbiorniku (musi być między MIN a MAX).

Elektroda przykleja się do materiału (MMA)

Użyj funkcji Hot Start lub sprawdź ustawienia Arc Force.

Przed użyciem

  • Sprawdź, czy sieć elektryczna jest uziemiona.
  • Upewnij się, że przewody spawalnicze są w dobrym stanie.
  • Dla modelu 201L: sprawdź poziom płynu chłodzącego.
  • Upewnij się, że butla z gazem jest zabezpieczona w pozycji pionowej.
  • Sprawdź, czy wszystkie złącza są prawidłowo podłączone.

Ilustracje i schematy

  • Schemat połączeń palnika (str. 15, 29, 44, 59, 74, 89, 105).
  • Schemat elektryczny (str. 109, 110).

Zgodność modelu

  • Model 201L posiada zintegrowaną chłodnicę.
  • Współpracuje z palnikami TIG z przyciskiem, podwójnym przyciskiem, potencjometrem oraz Up & Down.
