Narzędzia / Sprzęt spawalniczy
Instrukcja obsługi spawarki inwertorowej GYS PROGYS 200E FV CEL
Szybki przewodnik po obsłudze spawarki inwertorowej GYS PROGYS 200E FV CEL. Dowiedz się, jak skonfigurować urządzenie do spawania MMA i TIG, ustawić parametry oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- GYS PROGYS 200E FV CEL to spawarka inwertorowa obsługująca metody MMA (elektroda otulona) oraz TIG Lift (DC). Urządzenie posiada funkcję Flexible Voltage, umożliwiającą pracę przy napięciu sieci od 110V do 240V. str. 6, 13, 20, 27
Najważniejsze czynności
- Wybór trybu MMA/TIG str. 6, 13, 20, 27
Pierwsze uruchomienie
- Podłączenie do sieci str. 6, 13, 20, 27
Problemy i rozwiązania
Brak prądu, świeci kontrolka termiczna
Zadziałało zabezpieczenie termiczne. Odczekaj ok. 2 minuty.
str. 8, 15, 22, 29Konserwacja i reset
- Regularne czyszczenie wnętrza str. 6, 12, 20, 26
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 110V - 240V | Flexible Voltage | str. 58 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4, 5
- Instalacja i obsługa str. 6, 7, 13, 14
- Specyfikacja techniczna str. 58
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

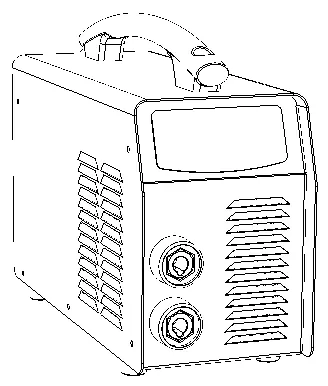

GYS PROGYS 200E FV CEL to przenośna spawarka inwertorowa przeznaczona do spawania elektrodami otulonymi (MMA) oraz metodą TIG Lift (DC). Urządzenie wyposażone jest w technologię Flexible Voltage, co pozwala na pracę przy napięciu sieci od 110V do 240V. Przed przystąpieniem do pracy należy upewnić się, że instalacja elektryczna jest uziemiona.
Opis urządzenia
Urządzenie jest wentylowane i przystosowane do pracy z agregatami prądotwórczymi. W trybie MMA obsługuje elektrody rutylowe, ze stali nierdzewnej, żeliwne, zasadowe i celulozowe. W trybie TIG umożliwia spawanie większości metali z wyjątkiem aluminium i jego stopów.
Instalacja i pierwsze uruchomienie
- Umieść urządzenie na podłożu o nachyleniu nie większym niż 10°.
- Zapewnij odpowiednią wentylację i dostęp do panelu sterowania.
- Urządzenie posiada stopień ochrony IP21 (ochrona przed ciałami stałymi >12,5 mm i pionowo spadającymi kroplami wody).
- Podłącz urządzenie do sieci elektrycznej z uziemieniem.
- Włącz urządzenie przyciskiem zasilania.
Spawanie metodą MMA
- Podłącz kable (uchwyt elektrody i zacisk masy) do odpowiednich złączy, przestrzegając polaryzacji.
- Umieść elektrodę w uchwycie.
- Wybierz tryb MMA, przytrzymując przycisk (5) przez 3 sekundy.
- Ustaw żądane natężenie prądu za pomocą przycisków (4).
- Dostosuj parametry "HOT START" i "ARC FORCE", naciskając przycisk (5).
Spawanie metodą TIG
- Podłącz zacisk masy do bieguna dodatniego (+).
- Podłącz palnik z zaworem do bieguna ujemnego (-).
- Podłącz przewód gazowy do reduktora butli z gazem.
- Wybierz tryb TIG, przytrzymując przycisk (5) przez 3 sekundy.
- Ustaw natężenie prądu i wyreguluj przepływ gazu na reduktorze.
- Zajarz łuk, dotykając elektrodą spawanego elementu.
- Aby zakończyć spawanie, wykonaj ruch "góra-dół-góra-dół" w celu aktywacji automatycznego wygaszania łuku.
Konserwacja
- Regularnie czyść wnętrze urządzenia sprężonym powietrzem (co najmniej 2-3 razy w roku).
- Zlecaj coroczny przegląd wykwalifikowanemu personelowi.
- Sprawdzaj stan przewodu zasilającego i połączeń elektrycznych.
- Nie blokuj otworów wentylacyjnych.
Informacje o producencie
GYS
Praktyczna pomoc
Typowe problemy
Urządzenie nie podaje prądu, świeci żółta kontrolka termiczna
Zadziałało zabezpieczenie termiczne. Odczekaj ok. 2 minuty do ostygnięcia urządzenia.
Niestabilny łuk TIG
Sprawdź stan elektrody wolframowej (czy jest odpowiednio zaostrzona) lub zmniejsz przepływ gazu.
Wyświetlacz pokazuje błąd przy starcie
Napięcie zasilania jest poza zakresem (100V-240V). Sprawdź instalację elektryczną lub generator.
Urządzenie słabo spawa
Sprawdź polaryzację kabli – upewnij się, że jest zgodna z zaleceniami na opakowaniu elektrod.
Przed użyciem
- Sprawdź, czy urządzenie jest odłączone od zasilania przed podłączeniem kabli.
- Upewnij się, że instalacja elektryczna jest uziemiona.
- Sprawdź stan kabli spawalniczych i palnika.
- Wybierz odpowiednią elektrodę do metody spawania (MMA lub TIG).
- Upewnij się, że obszar roboczy jest wolny od materiałów łatwopalnych.
Parametry w praktyce
- Flexible Voltage
- Urządzenie automatycznie dostosowuje się do napięcia sieci w zakresie od 110V do 240V.
Ilustracje i schematy
- Panel sterowania: Wyświetlacz (1), wskaźniki trybu MMA (2) i TIG (3), przyciski regulacji (4), przycisk wyboru/zatwierdzenia (5), kontrolka termiczna (6), przycisk zasilania (7).
Zgodność modelu
- Urządzenie może pracować z agregatami prądotwórczymi o napięciu AC, częstotliwości 50-60 Hz i napięciu szczytowym poniżej 400V.
