Instrukcja obsługi spawarki GYS GYSTEC 180E
Kompletny przewodnik po obsłudze spawarki GYS GYSTEC 180E. Dowiedz się, jak bezpiecznie instalować, konfigurować tryby MMA i TIG, przeprowadzać konserwację oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- GYSTEC 180E to inwertorowa spawarka MMA/TIG. Wymaga zasilania 230V. Obsługuje elektrody rutylowe, zasadowe, ze stali nierdzewnej i żeliwa. str. 6
Najważniejsze czynności
- Podłączenie MMA: Podłącz kable do złączy, wybierz tryb MMA, ustaw prąd. str. 6
- Podłączenie TIG: Podłącz uchwyt z zaworem do bieguna (-), masę do (+), podłącz gaz. str. 7
Pierwsze uruchomienie
- Podłącz do sieci 230V, włącz przełącznikiem z tyłu, ustaw parametry na panelu. str. 6
Problemy i rozwiązania
Zadziałało zabezpieczenie termiczne
Poczekaj na ostygnięcie urządzenia.
str. 8Konserwacja i reset
- Regularnie usuwaj kurz z wnętrza urządzenia. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 230 V +/- 15 % | Wymagane napięcie sieciowe. | str. 11 |
| Zakres prądu | 20 - 180 A | Zakres regulacji prądu wyjściowego. | str. 11 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4, 5
- Dane techniczne str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Spawarka GYS GYSTEC 180E to inwertorowe urządzenie przeznaczone do spawania metodami MMA (elektroda otulona) oraz TIG Lift (elektroda wolframowa). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, zapewnić odpowiednią wentylację oraz stosować odzież ochronną. Urządzenie wymaga zasilania 230V z uziemieniem.
Opis urządzenia
Urządzenie jest przenośnym inwerterem spawalniczym. W trybie MMA obsługuje elektrody rutylowe, zasadowe, ze stali nierdzewnej oraz żeliwa. W trybie TIG umożliwia spawanie większości metali z wyjątkiem aluminium i jego stopów.
Instalacja i podłączenie
- Urządzenie należy ustawić na stabilnym podłożu o nachyleniu nie większym niż 10°.
- Zapewnij swobodny przepływ powietrza wokół otworów wentylacyjnych.
- Podłącz urządzenie do sieci 230V (50-60 Hz) z zabezpieczeniem 16A.
- W przypadku korzystania z agregatu prądotwórczego, musi on dostarczać stabilne napięcie poniżej 400V.
- Kable spawalnicze powinny być w pełni rozwinięte, aby uniknąć przegrzania.
Obsługa MMA
- Podłącz uchwyt elektrody i zacisk masowy do odpowiednich złączy na przednim panelu.
- Wybierz tryb MMA za pomocą przełącznika na panelu przednim.
- Ustaw żądany prąd spawania za pomocą potencjometru.
- Urządzenie posiada funkcje wspomagające: Hot Start (łatwiejszy zapłon), Arc Force (zapobieganie przyklejaniu elektrody) oraz Anti-Sticking.
Obsługa TIG
- Podłącz zacisk masowy do bieguna dodatniego (+).
- Podłącz uchwyt TIG z zaworem gazowym do bieguna ujemnego (-).
- Podłącz wąż gazowy do regulatora ciśnienia na butli z argonem.
- Wybierz tryb TIG na panelu sterowania.
- Ustaw przepływ gazu na regulatorze i otwórz zawór na uchwycie.
- Zajarz łuk poprzez dotknięcie elektrody do materiału.
Konserwacja
- Regularnie usuwaj kurz z wnętrza urządzenia za pomocą sprężonego powietrza.
- Sprawdzaj stan kabla zasilającego i przewodów spawalniczych.
- Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
- Zaleca się coroczny przegląd techniczny.
Rozwiązywanie problemów
W przypadku problemów, takich jak świecenie obu kontrolek (zabezpieczenie termiczne), należy odczekać na ostygnięcie urządzenia. Jeśli urządzenie jest zasilane, ale nie spawa, sprawdź połączenia kabli. W przypadku niestabilnego łuku TIG, sprawdź stan elektrody wolframowej i ustawienia przepływu gazu.
Dane techniczne
Urządzenie charakteryzuje się zakresem prądu 20-180 A, stopniem ochrony IP21 oraz wagą 3,7 kg. Szczegółowe parametry cyklu pracy oraz wymagania elektryczne znajdują się w sekcji specyfikacji technicznych.
Informacje o producencie
GYS
Praktyczna pomoc
Typowe problemy
Obie kontrolki świecą, urządzenie nie podaje prądu
Zadziałało zabezpieczenie termiczne. Pozostaw urządzenie włączone, aby ostygło.
Świeci tylko zielona kontrolka, ale urządzenie nie spawa
Sprawdź poprawność podłączenia zacisku masowego i uchwytu elektrody.
Nestabilny łuk w trybie TIG
Sprawdź stan elektrody wolframowej (czy jest odpowiednio naostrzona) oraz zmniejsz przepływ gazu.
Elektroda przykleja się do materiału
Sprawdź polarność podłączenia kabli zgodnie z zaleceniami na opakowaniu elektrod.
Przed użyciem
- Sprawdź, czy sieć elektryczna posiada uziemienie.
- Upewnij się, że w pobliżu nie ma materiałów łatwopalnych.
- Załóż odzież ochronną, rękawice i maskę spawalniczą.
- Upewnij się, że miejsce pracy jest dobrze wentylowane.
- Sprawdź, czy kable spawalnicze nie są uszkodzone.
Parametry w praktyce
- Cykl pracy (10 min)
- Czas pracy urządzenia w 10-minutowym cyklu przy temperaturze 40°C.

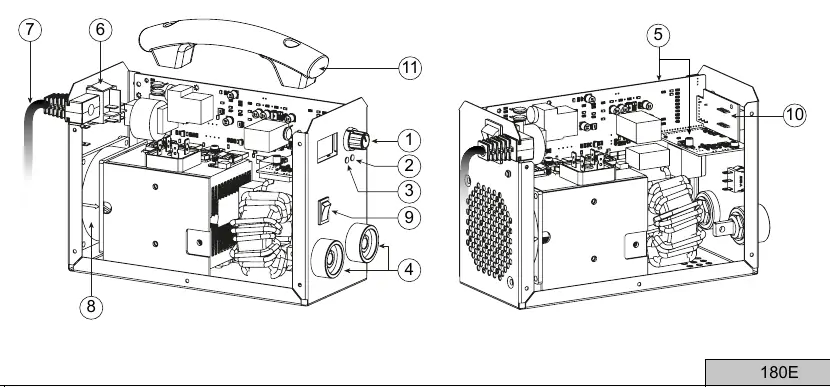

Ilustracje i schematy

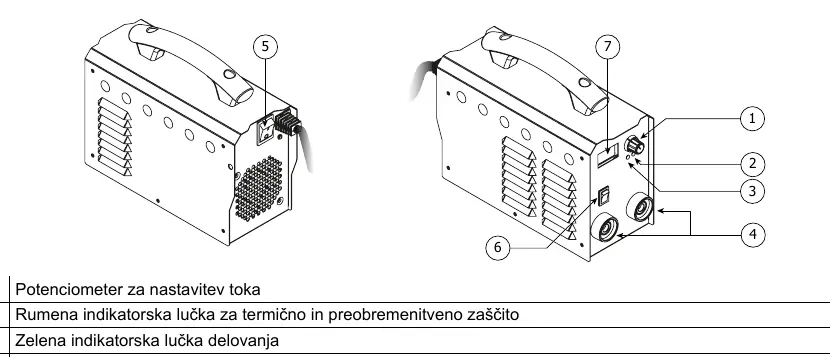

- Panel przedni zawiera: potencjometr prądu, kontrolkę termiczną, kontrolkę zasilania, gniazda kabli oraz przełącznik trybu MMA/TIG.
Zgodność modelu
- Wymaga zasilania 230V 16A.
- Może współpracować z agregatami prądotwórczymi o odpowiednich parametrach (napięcie <400V).
