Instrukcja programowania ECU Evolution Powersports 004FC0083 dla Can-Am Maverick X3

Szybki przewodnik po instalacji i konfiguracji programowania ECU dla Can-Am Maverick X3 Turbo RR. Zawiera procedury regulacji wastegate, instrukcję montażu pompy paliwa oraz specyfikacje wydajnościowe dla różnych etapów tuningu.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące programowania ECU oraz modyfikacji mechanicznych dla pojazdów Can-Am Maverick X3 Turbo RR. Instrukcja obejmuje procedury regulacji wastegate oraz montażu zestawów paliwowych niezbędnych dla poszczególnych etapów (Stage) tuningu. Produkt przeznaczony jest wyłącznie do użytku w pojazdach wyścigowych na zamkniętych torach.

Specyfikacja wydajnościowa i etapy tuningu

Wybór odpowiedniego etapu tuningu wymaga zastosowania określonego paliwa oraz komponentów mechanicznych:

  • Stage 1-3: Wymagają paliwa o liczbie oktanowej 91-93 oraz odpowiedniego układu wydechowego.
  • Stage 3Bi-5: Wymagają dodatkowych komponentów, takich jak wtryskiwacze paliwa EVP oraz pompa paliwa (dla Stage 5x85).
  • Wymogi techniczne: Należy przestrzegać zaleceń dotyczących przerwy na świecy zapłonowej (0.016-0.018 cala dla większości etapów) oraz ciśnienia doładowania (wastegate).

Procedura regulacji wastegate

Wymagane narzędzia: klucz płaski 10mm, Mityvac (MV8255), śrubokręt płaski.

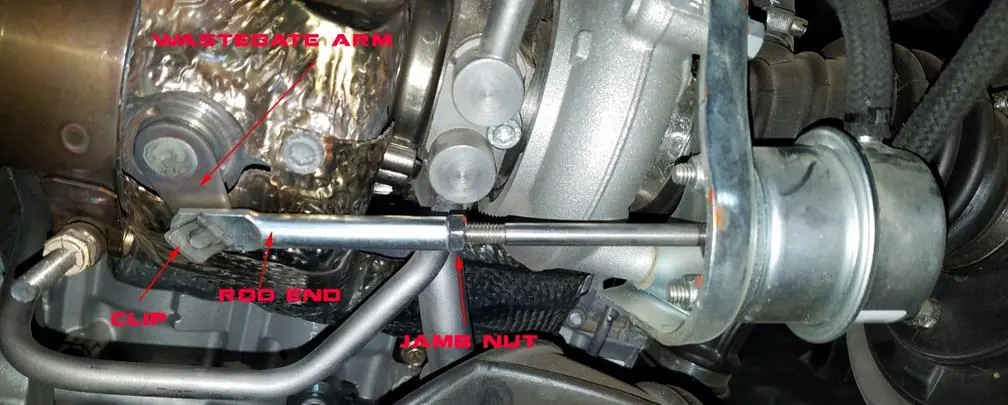

Elementy regulacyjne wastegate: zawleczka, końcówka cięgna i nakrętka kontrująca.
Elementy regulacyjne wastegate: zawleczka, końcówka cięgna i nakrętka kontrująca.
  1. Zdemontuj panel między siedzeniami, aby uzyskać dostęp do turbosprężarki.
  2. Zdejmij zawleczkę zabezpieczającą cięgno siłownika wastegate.
  3. Poluzuj nakrętkę kontrującą na cięgnie za pomocą klucza 10mm.
  4. Obracaj końcówkę cięgna zgodnie z ruchem wskazówek zegara, aby skrócić ramię i zwiększyć ciśnienie otwarcia (crack pressure).
  5. Sprawdź ciśnienie za pomocą przyrządu Mityvac (powtórz pomiar 3 razy).
  6. Po zakończeniu dokręć nakrętkę kontrującą i załóż zawleczkę.

Montaż pompy paliwa

Uwaga: Przed rozpoczęciem pracy należy opróżnić zbiornik paliwa. Wiązka przekaźnika pompy paliwa musi zostać zainstalowana przed włączeniem zasilania, aby uniknąć uszkodzenia ECU.

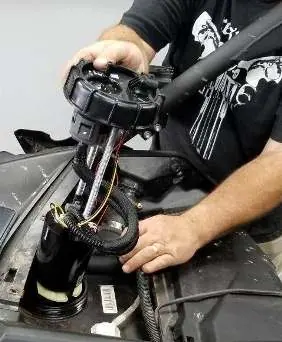

Demontaż zespołu pompy paliwa ze zbiornika.
Demontaż zespołu pompy paliwa ze zbiornika.

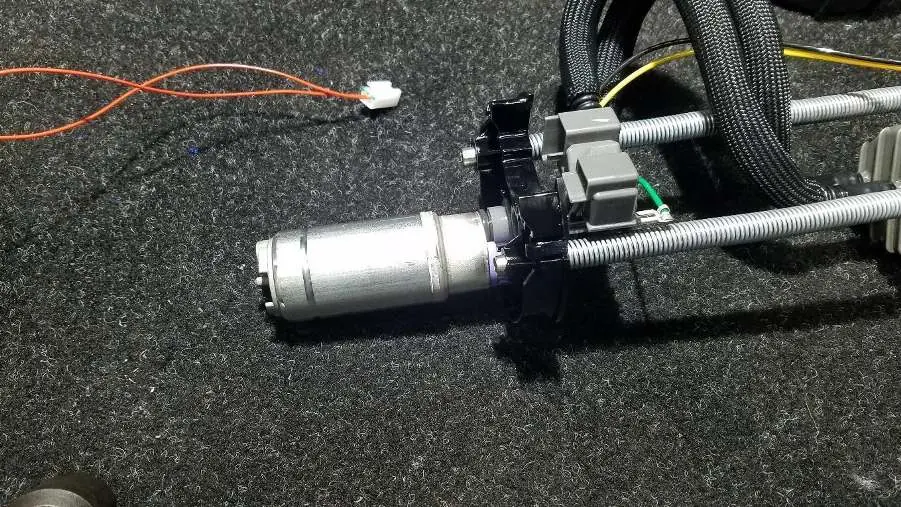

Przygotowanie pompy paliwa do montażu.
Przygotowanie pompy paliwa do montażu.

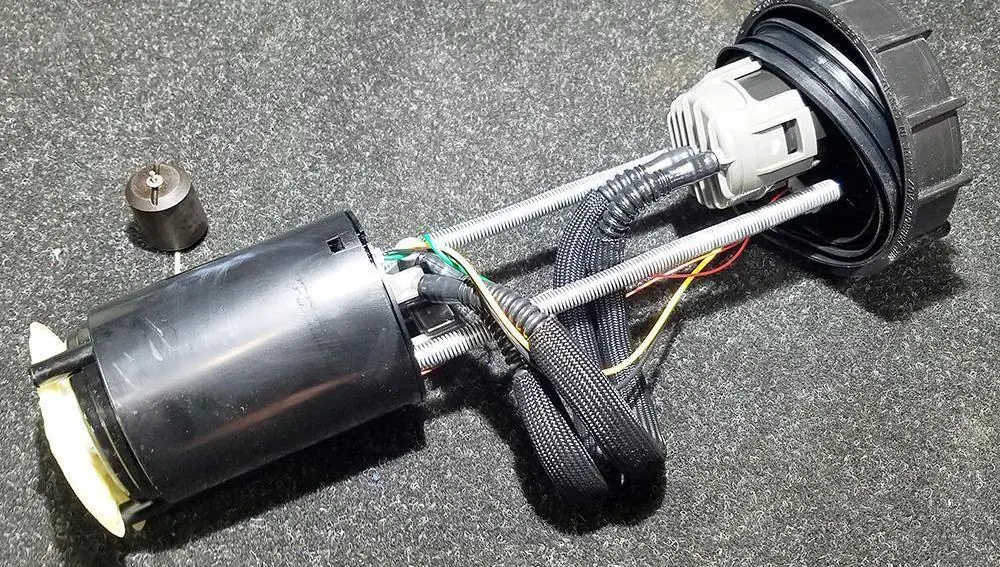

Widok zmontowanego modułu pompy paliwa.
Widok zmontowanego modułu pompy paliwa.

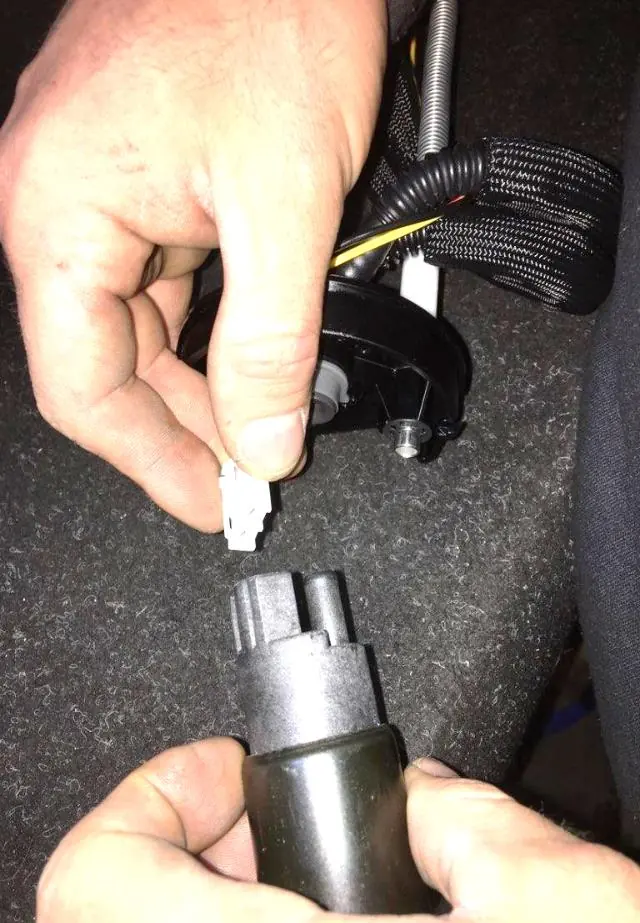

Podłączanie złącza elektrycznego pompy.
Podłączanie złącza elektrycznego pompy.

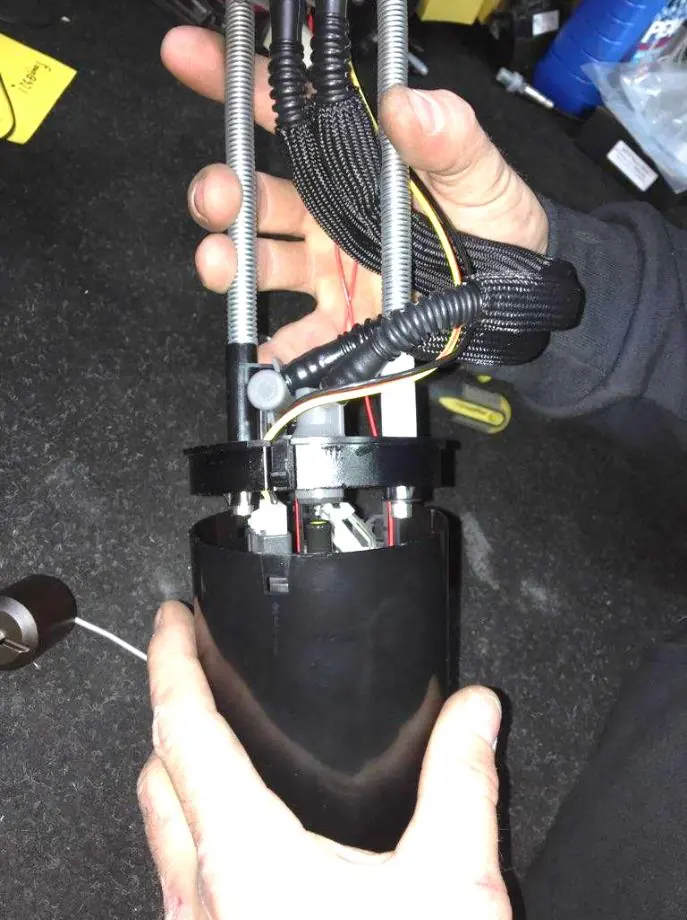

Wnętrze obudowy pompy paliwa.
Wnętrze obudowy pompy paliwa.

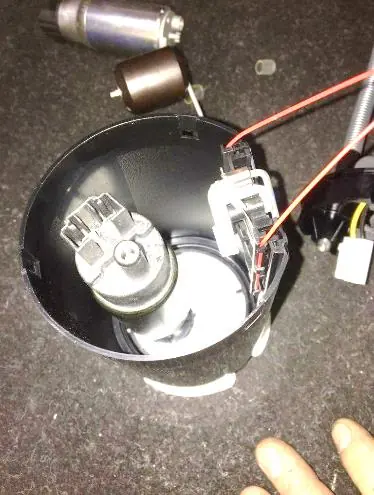

Umieszczanie pompy wewnątrz obudowy.
Umieszczanie pompy wewnątrz obudowy.

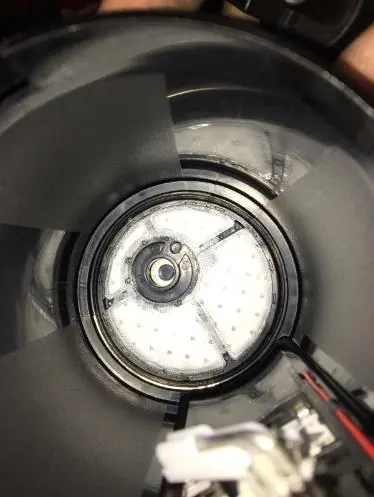

Weryfikacja osadzenia filtra na dnie obudowy.
Weryfikacja osadzenia filtra na dnie obudowy.
  1. Zdemontuj osłony zbiornika paliwa i odłącz złącze elektryczne.
  2. Odłącz przewód paliwowy, zdejmując czerwoną zawleczkę.
  3. Odkręć nakrętkę zespołu pompy (w lewo) i wyjmij cały moduł.
  4. Na stole warsztatowym zwolnij zatrzaski obudowy, aby wyjąć pompę.
  5. Zainstaluj nową pompę EVP, podłącz złącza i złóż obudowę.
  6. Zainstaluj wiązkę przekaźnika EVP Plug N Play, podłączając żółty przewód z oczkiem do masy ramy.
  7. Wymień bezpiecznik pompy paliwa na dołączony 20A w gnieździe F5.
