Instrukcja montażu zestawu tuningowego Evolution Powersports 001FC0019 2018-2021 X3 120

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu tuningowego 2018-2021 X3 120 Base Tuning Pack (SKU: 001FC0019). Produkt przeznaczony jest wyłącznie do użytku w wyścigach lub w terenie (off-road). Instalacja wymaga wiedzy technicznej i mechanicznej. Niewłaściwy montaż lub użycie paliwa o niewłaściwej liczbie oktanowej może doprowadzić do trwałego uszkodzenia silnika.

Wymagane narzędzia

• Klucz nasadowy T-30 Torx
• Sprężone powietrze
• Śrubokręt płaski
• Smar dielektryczny
• Mityvac MV8255
• Klucz 10mm

Procedura instalacji intercoolera

1. Zdemontuj fabryczny przewód ładowania (charge tube) biegnący od turbosprężarki do przepustnicy.
2. Zainstaluj zespół intercoolera z wentylatorem w pojeździe.
3. Zamontuj przewody ładowania EVP.
4. Podłącz wentylator intercoolera do fabrycznej wtyczki wiązki elektrycznej.

Wymiana wtryskiwaczy

Uwaga: Silnik musi być zimny przed rozpoczęciem prac.

1. Oczyść sprężonym powietrzem obszar wokół listwy paliwowej i gniazd wtryskiwaczy.
2. Odkręć dwie śruby Torx T30 mocujące listwę paliwową.
3. Unieś listwę paliwową i odłącz wtyczki wtryskiwaczy.
4. Przesuń listwę na stronę pasażera i zdejmij klipsy zabezpieczające wtryskiwacze.
5. Nałóż smar silikonowy (dielektryczny) na górne i dolne o-ringi nowych wtryskiwaczy.
6. Zainstaluj nowe wtryskiwacze w listwie, zachowując oryginalną orientację.
7. Zamontuj klipsy, podłącz wtyczki i przykręć listwę paliwową (nie dokręcaj zbyt mocno).
8. Przed uruchomieniem silnika włącz zapłon, aby sprawdzić szczelność układu paliwowego.

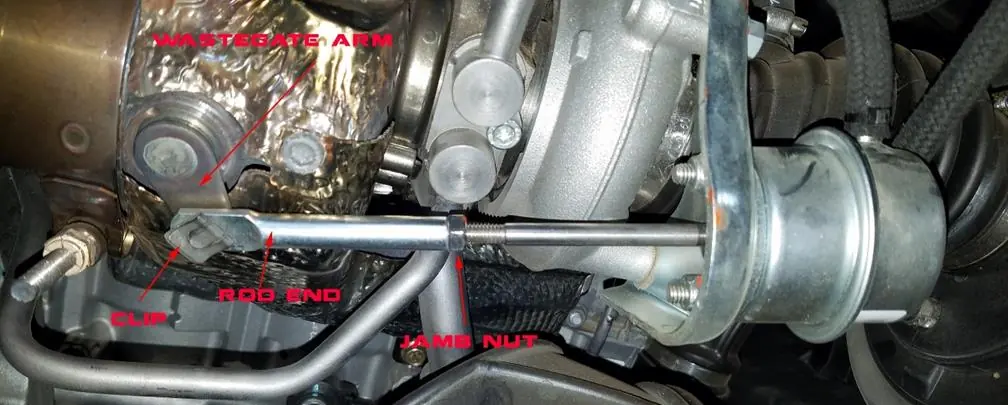

Regulacja Wastegate

1. Zdejmij panel między siedzeniami, aby uzyskać dostęp do turbosprężarki.
2. Zdejmij klips zabezpieczający cięgno siłownika wastegate.
3. Poluzuj nakrętkę kontrującą na cięgnie.
4. Skróć cięgno (obracając zgodnie z ruchem wskazówek zegara), aby zwiększyć ciśnienie otwarcia (crack pressure), lub wydłuż je, aby je zmniejszyć.
5. Sprawdź ciśnienie za pomocą przyrządu Mityvac.
6. Po ustawieniu załóż cięgno, klips i dokręć nakrętkę kontrującą.

Instalacja pompy paliwa (2018)

1. Zdejmij osłony plastikowe zbiornika paliwa.
2. Zlokalizuj strzałkę na górze pompy – musi być skierowana w stronę pasażera.
3. Odłącz złącze elektryczne i przewód paliwowy (zdejmij czerwony klips).

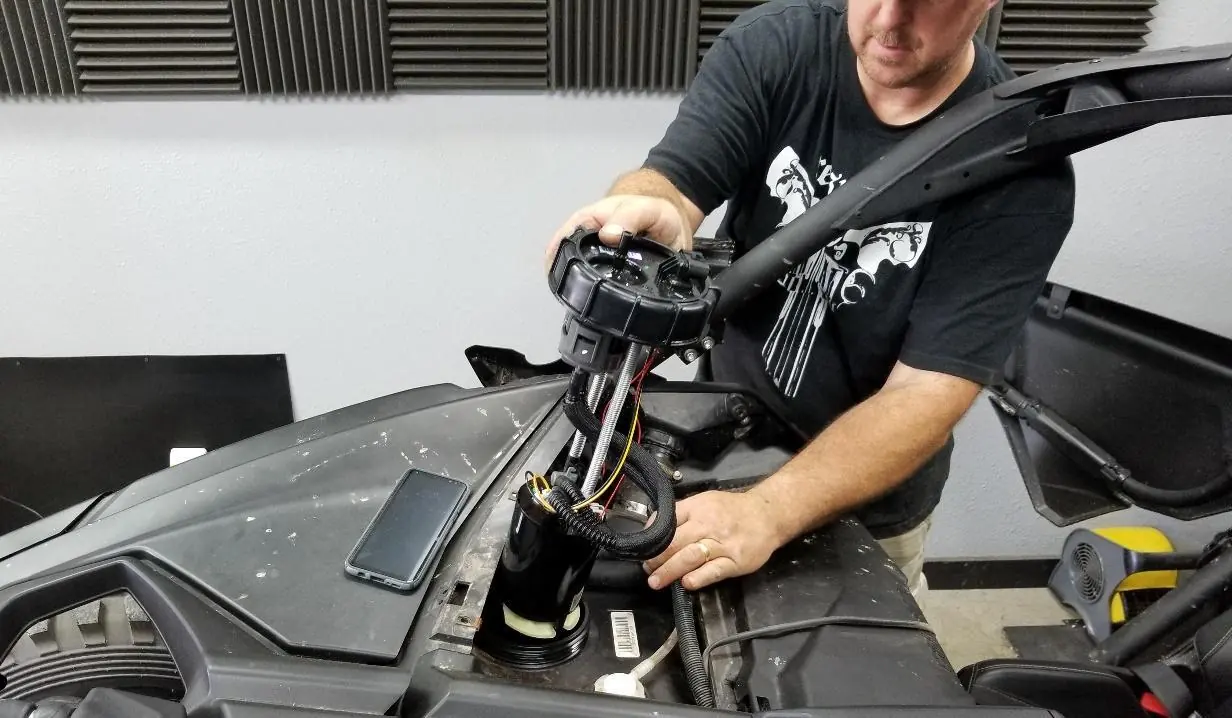

4. Odkręć nakrętkę pompy w lewo i wyjmij zespół.
5. Zainstaluj nową pompę w odwrotnej kolejności, pamiętając o uszczelce gumowej.
