Instrukcja serwisowa gitary elektrycznej Fender American Original 70's Telecaster Custom
Kompletny przewodnik serwisowy dla Fender American Original 70's Telecaster Custom. Zawiera szczegółowe schematy budowy, listę części zamiennych, schematy okablowania oraz specyfikacje techniczne przetworników i gryfu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalną instrukcją serwisową i techniczną dla modelu Fender American Original 70's Telecaster Custom (011018XXXX). Dokument służy jako pomoc przy naprawach, modyfikacjach elektroniki oraz identyfikacji części zamiennych. Nie jest to podręcznik nauki gry, lecz dokumentacja techniczna dla serwisantów i zaawansowanych użytkowników.

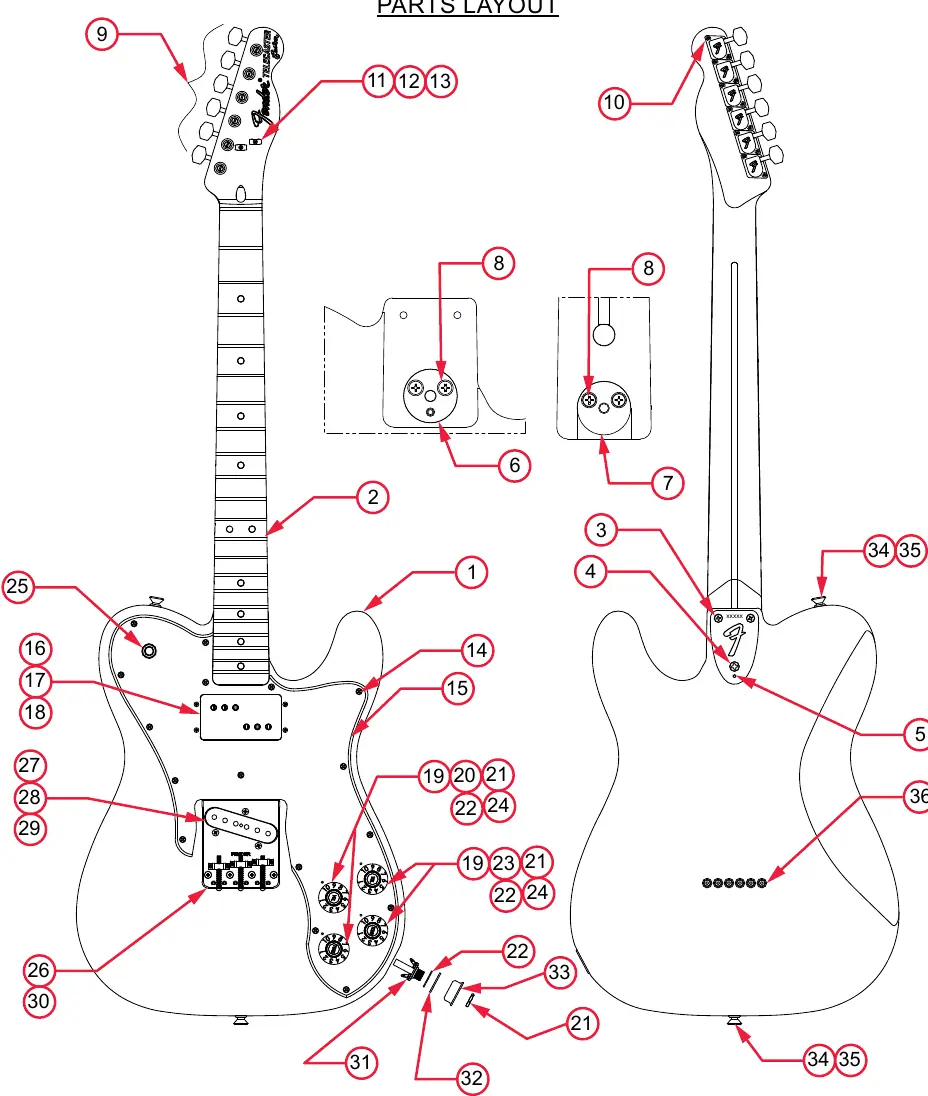

Schemat budowy i lista części
Instrukcja zawiera szczegółowy schemat części (Parts Layout) z numeracją od 1 do 36, która odpowiada pełnej liście części zamiennych. W tabeli części znajdziesz:
- Numery referencyjne (REF#) odpowiadające rysunkowi.
- Dokładne opisy elementów (np. korpus, gryf, mostek, klucze, przetworniki).
- Oficjalne numery części Fender (Part Number) niezbędne do zamawiania komponentów.

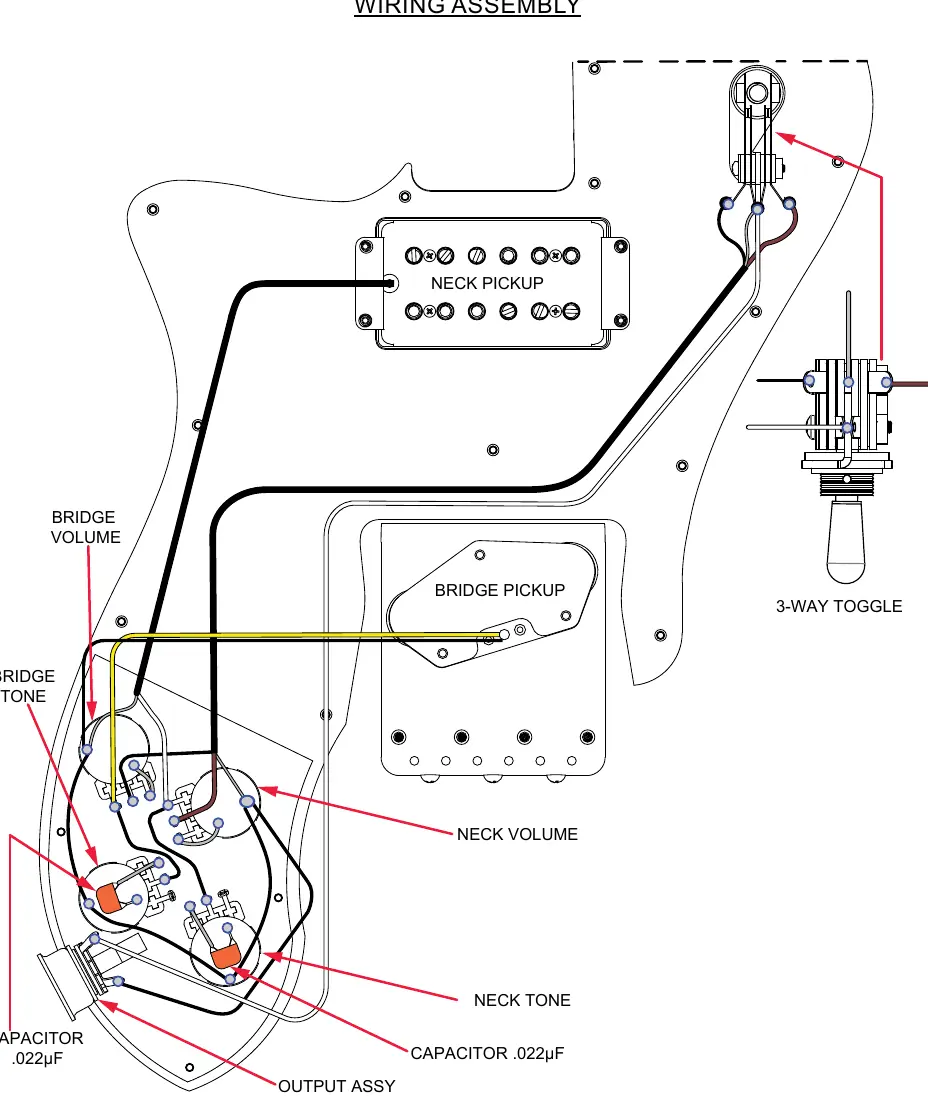

Schemat okablowania
Sekcja Wiring Assembly przedstawia dokładny schemat połączeń elektrycznych gitary. Ilustracja pokazuje:
- Połączenia między przetwornikami (Neck Pickup, Bridge Pickup).
- Schemat podłączenia potencjometrów (Volume, Tone).
- Podłączenie przełącznika 3-pozycyjnego (3-Way Toggle).
- Rozmieszczenie kondensatorów (.022µF).
- Podłączenie gniazda wyjściowego (Output Assy).

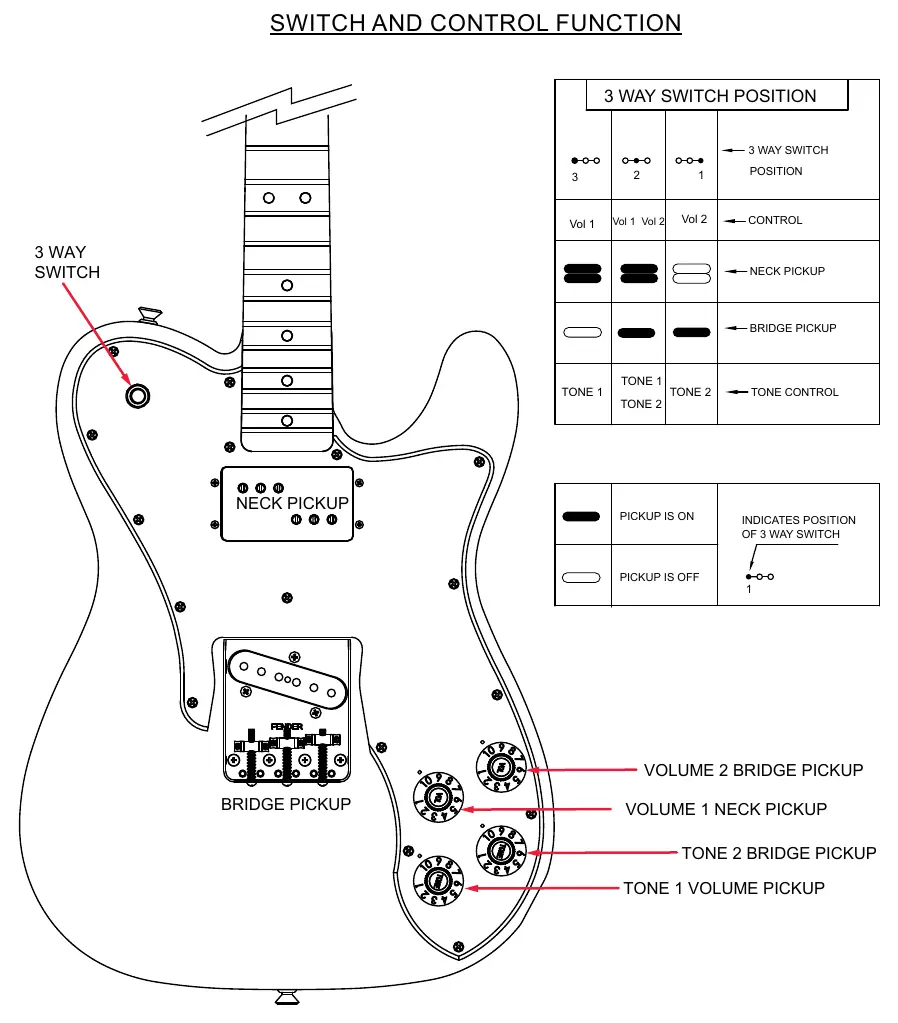

Funkcje przełączników i kontroli
Dokument wyjaśnia działanie układu sterowania:
- Pozycja 1: Bridge Pickup (Volume 2, Tone 2).
- Pozycja 2: Neck Pickup + Bridge Pickup (Volume 1, Volume 2, Tone 2).
- Pozycja 3: Neck Pickup (Volume 1, Tone 1).
Tabela funkcji przełącznika pozwala na szybką weryfikację poprawności działania elektroniki po naprawie lub wymianie komponentów.
Specyfikacja techniczna
Ostatnia sekcja zawiera szczegółowe dane techniczne, w tym:
- Gryf: Profil Vintage "U", wymiary progów (Jumbo Narrow).
- Przetworniki: Specyfikacja rezystancji DC (Neck: 10.1-10.7kΩ, Bridge: 7.0-7.6kΩ) oraz typ magnesów (CuNiFe dla gryfu, Alnico 5 dla mostka).
- Osprzęt: Wymiary kluczy, śrub mostka i nakrętki pręta regulacyjnego.
Informacje o producencie
Fender Musical Instruments Corporation
Praktyczna pomoc
Typowe problemy
Brak dźwięku w jednej z pozycji przełącznika
Sprawdź schemat okablowania na stronie 4. Upewnij się, że połączenia przy przełączniku 3-pozycyjnym oraz odpowiednim potencjometrze są poprawne i nie ma zimnych lutów.
Szumy lub brumienie
Zweryfikuj poprawność uziemienia układu (Output Assy) oraz czy ekranowanie wnęk przetworników jest nienaruszone.
Przed użyciem
- Sprawdź stabilność mocowania kluczy (Keys Set).
- Zweryfikuj działanie przełącznika 3-pozycyjnego w każdej pozycji.
- Upewnij się, że gniazdo wyjściowe jest dokręcone.
- Sprawdź ustawienie wysokości siodełek mostka (Saddle Height Set Screws).
Parametry w praktyce
- Rezystancja DC (Neck)
- 10.1 - 10.7 kΩ (Przetwornik CuNiFe)
- Rezystancja DC (Bridge)
- 7.0 - 7.6 kΩ (Przetwornik Alnico 5)
- Profil gryfu
- Vintage 'U' Shape
- Rozmiar progów
- Jumbo Narrow
Ilustracje i schematy
- Strona 1: Rysunek techniczny z numeracją części.
- Strona 4: Schemat połączeń elektrycznych (Wiring Assembly).
- Strona 5: Tabela logiczna działania przełącznika 3-pozycyjnego.
Zgodność modelu
- Części zamienne posiadają unikalne numery Fender (np. 0099538500 dla korpusu).
- Wymiary gryfu mogą się nieznacznie różnić ze względu na ręczne wykończenie.
