Instrukcja serwisowa gitary elektrycznej Fender Player Stratocaster HSS

Kompletny przewodnik serwisowy dla Fender Player Stratocaster HSS. Zawiera schematy połączeń, listę części zamiennych, specyfikację techniczną oraz opis działania przełącznika przetworników.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Dokument jest oficjalną instrukcją serwisową dla gitary Fender Player Stratocaster HSS. Zawiera szczegółowe schematy budowy, listę części zamiennych, schemat okablowania oraz specyfikację techniczną. Jest niezbędny do identyfikacji części, naprawy elektroniki oraz zrozumienia konfiguracji przetworników.

Schemat budowy i części

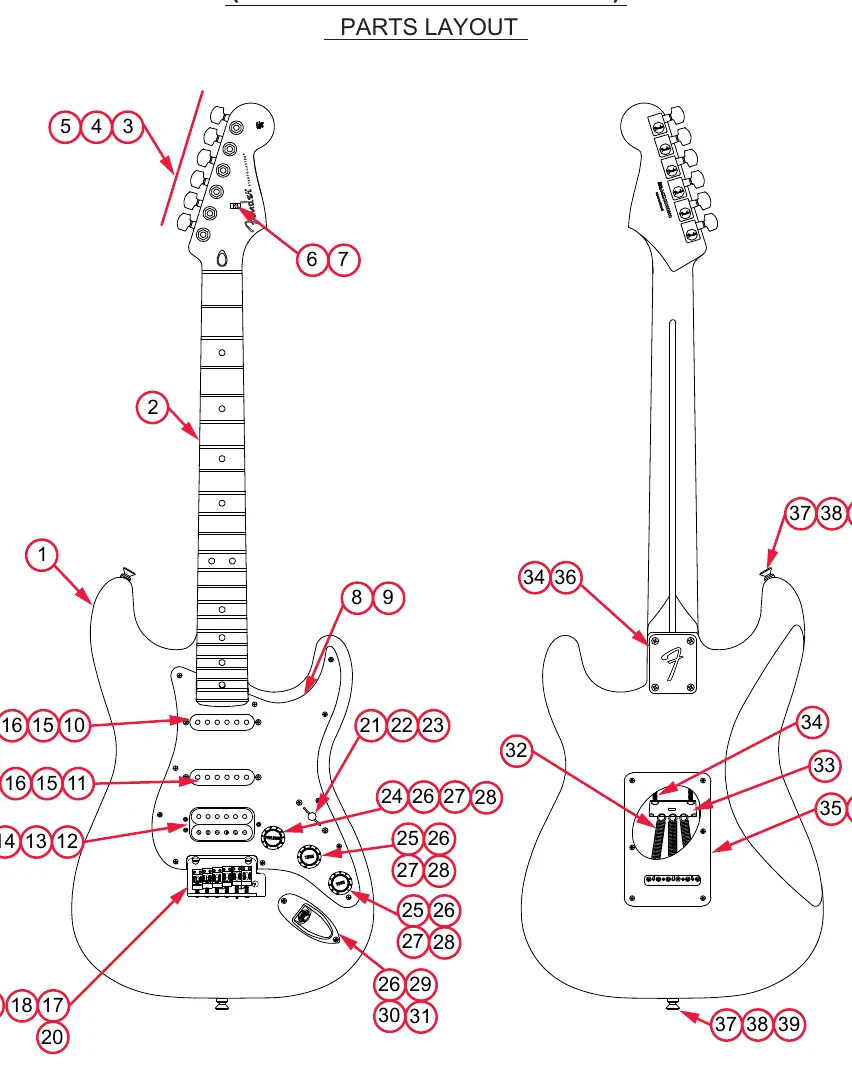

Instrukcja zawiera szczegółowy rysunek techniczny (Parts Layout) z ponumerowanymi elementami (1-39). Każdy numer odpowiada konkretnej części wymienionej w tabeli (Parts List), co ułatwia identyfikację śrub, pokręteł, mostka, kluczy oraz innych komponentów. W tabeli części znajdują się opisy oraz unikalne numery katalogowe (Part Number) niezbędne do zamawiania oryginalnych komponentów.

Schemat budowy (Parts Layout) z numeracją części
Schemat budowy (Parts Layout) z numeracją części

Schemat połączeń elektrycznych

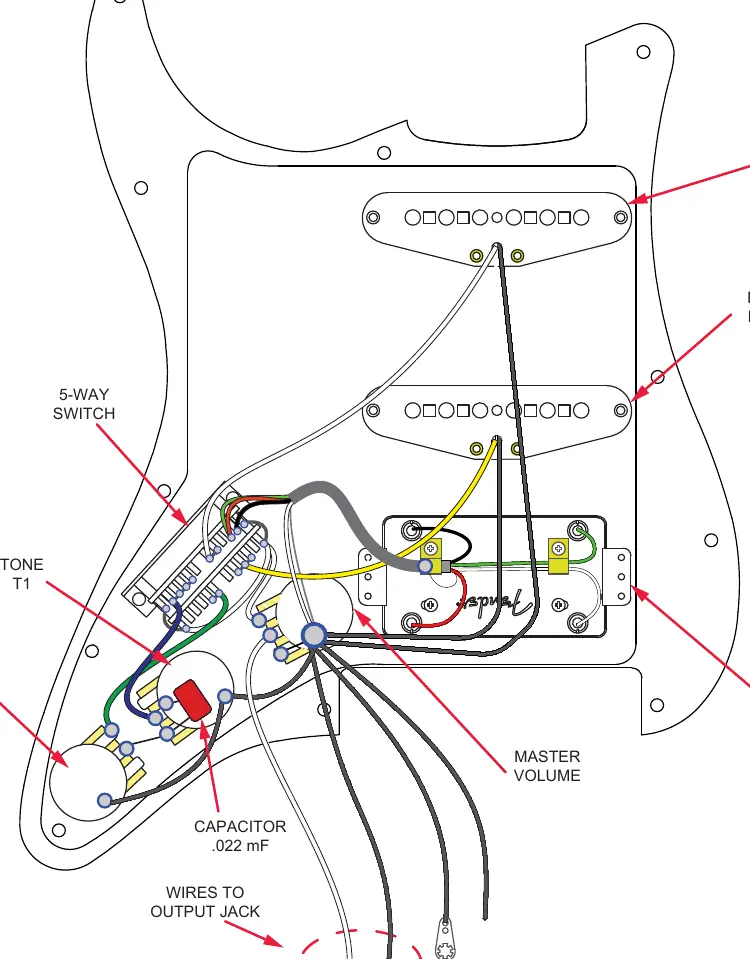

Na stronie 4 znajduje się schemat okablowania (Wiring Diagram). Pokazuje on połączenia między przetwornikami (Neck, Middle, Bridge), 5-pozycyjnym przełącznikiem, potencjometrami (Volume, Tone) oraz gniazdem wyjściowym. Schemat jest kluczowy przy wymianie elektroniki lub naprawie lutów.

Schemat okablowania (Wiring Diagram)
Schemat okablowania (Wiring Diagram)

Działanie przełącznika i kontroli

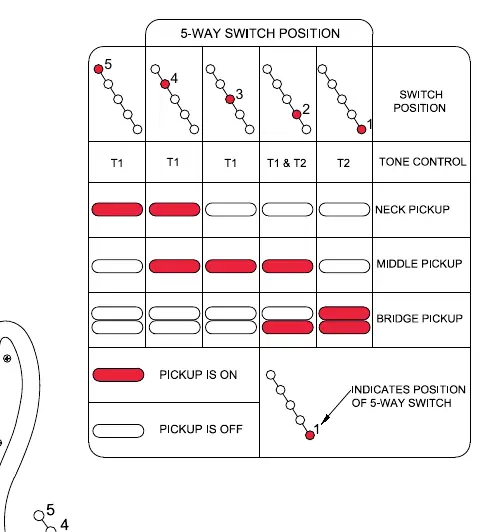

Strona 5 wyjaśnia funkcjonalność 5-pozycyjnego przełącznika. Tabela pokazuje, które przetworniki są aktywne w każdej z pięciu pozycji oraz jak działają potencjometry tonu (T1, T2). Pozwala to użytkownikowi zrozumieć konfigurację brzmieniową instrumentu.

Tabela funkcji przełącznika 5-pozycyjnego
Tabela funkcji przełącznika 5-pozycyjnego

Specyfikacja techniczna

Strona 6 zawiera szczegółowe dane techniczne, w tym: rozmiar progów (Medium Jumbo), profil gryfu (Modern C), wymiary kluczy, parametry nakrętki pręta napinającego (truss rod nut) oraz rezystancję przetworników (DC Resistance). Uwaga: wymiary gryfu mogą się nieznacznie różnić ze względu na ręczne wykończenie.

Informacje o producencie

Fender Musical Instruments Corporation

Profil marki

Praktyczna pomoc

Typowe problemy

Wymiana części

Użyj numerów części (Part Number) z tabeli na stronach 2-3, aby zamówić oryginalne komponenty Fender.

Regulacja wysokości siodełka

Wymaga klucza imbusowego 0.050 cala (P/N 0018531049).

Przed użyciem

  • Sprawdź numer modelu na główce lub w dokumentacji (014-4522-XXX / 014-4523-XXX)
  • Zidentyfikuj uszkodzony element na schemacie części (strona 1)
  • Upewnij się, że masz odpowiednie narzędzia (np. klucz imbusowy 0.050 cala do siodełek)
  • W przypadku problemów z dźwiękiem sprawdź schemat połączeń na stronie 4

Parametry w praktyce

Neck Profile
Modern C - kształt profilu gryfu, typowy dla nowoczesnych modeli Fender.
Pickup Resistance
Wartości w kOhm (Neck 7.44k, Middle 8.0k, Bridge 7.6k) określają moc wyjściową i charakterystykę przetworników.

Ilustracje i schematy

  • Schemat części (strona 1) pokazuje rozmieszczenie wszystkich śrub, pokręteł i elementów mechanicznych.
  • Schemat połączeń (strona 4) przedstawia lutowanie przetworników do przełącznika i potencjometrów.

Zgodność modelu

  • Dotyczy modeli 014-4522-XXX oraz 014-4523-XXX.
