Instrukcja obsługi wzmacniacza Fender Champion II 25/50
Szybki przewodnik po wzmacniaczu Fender Champion II 25 i 50. Dowiedz się, jak obsługiwać panele sterowania, wybierać efekty, aktualizować oprogramowanie i korzystać z wejść.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacze Fender Champion II 25 i 50 to wszechstronne urządzenia przeznaczone zarówno do ćwiczeń w domu, jak i gry na scenie. Instrukcja zawiera szczegółowe opisy paneli sterowania, konfiguracji efektów oraz specyfikacje techniczne obu modeli. Przed rozpoczęciem użytkowania upewnij się, że wzmacniacz jest podłączony do uziemionego gniazdka elektrycznego o odpowiednim napięciu.

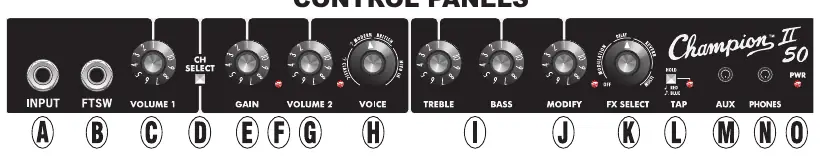

Panel kontrolny
Panel przedni umożliwia pełną kontrolę nad brzmieniem wzmacniacza:
- INPUT: Wejście do podłączenia gitary.
- FTSW: Gniazdo dla dwuprzyciskowego przełącznika nożnego (wybór kanału i efekty).
- VOLUME 1 / VOLUME 2: Regulacja głośności poszczególnych kanałów.
- GAIN: Regulacja poziomu przesterowania.
- VOICE: Wybór jednego z 12 typów wzmacniaczy (Fender Classic, Modern, British, Hi Gain).
- TREBLE/BASS: Regulacja barwy dźwięku (tony wysokie i niskie).

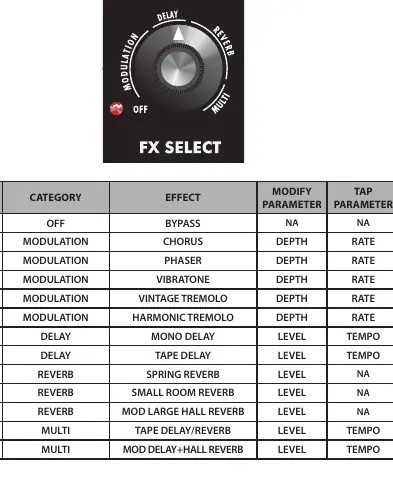

- FX SELECT: Wybór jednego z 12 efektów (modulacja, delay, reverb itp.).
- MODIFY: Regulacja parametrów wybranego efektu.
- TAP: Przycisk do ustawiania tempa efektów czasowych.
- AUX: Wejście 1/8 cala dla zewnętrznych urządzeń audio.
- PHONES: Wyjście słuchawkowe 1/8 cala (wycisza głośnik).
Panel tylny
Panel tylny zawiera kluczowe złącza systemowe:
- POWER: Włącznik zasilania.
- USB PORT: Złącze USB-C służące do aktualizacji oprogramowania sprzętowego (firmware).
- RECOVER/FIRMWARE UPDATE: Przyciski serwisowe. Dolny przycisk aktywuje tryb aktualizacji oprogramowania.
Wybór brzmień i efektów
Wzmacniacz oferuje 12 typów brzmień wzmacniaczy oraz 12 efektów. Wybór jest sygnalizowany przez wielokolorowe diody LED przy pokrętłach VOICE i FX SELECT. Szczegółowe tabele z przypisaniem konkretnych modeli wzmacniaczy (np. Tweed Deluxe, Bassman) oraz efektów (np. Chorus, Tape Delay) znajdują się w pełnej dokumentacji.
Dane techniczne
Wzmacniacze różnią się mocą i rozmiarem głośnika:
- Champion II 25: Moc 25W, głośnik 8 cali.
- Champion II 50: Moc 50W, głośnik 12 cali.
Oba modele posiadają wejście instrumentalne o impedancji 1M Ohm oraz wejście AUX o impedancji 10k Ohm.
Informacje o producencie
Fender Musical Instruments Corporation
Praktyczna pomoc
Typowe problemy
Brak dźwięku
Sprawdź, czy instrument jest poprawnie podłączony, czy wzmacniacz jest włączony, czy głośność nie jest ustawiona na zero oraz czy nie są podłączone słuchawki (wyciszają one głośnik).
Efekty nie działają
Upewnij się, że pokrętło FX SELECT nie jest w pozycji OFF i że pokrętło MODIFY jest ustawione na odpowiedni poziom, aby słyszeć efekt.
Przed użyciem
- Sprawdź napięcie zasilania w gniazdku (musi być zgodne z wymaganiami na tylnym panelu).
- Podłącz instrument do wejścia INPUT.
- Ustaw głośność na niski poziom przed włączeniem zasilania.
- Włącz wzmacniacz przełącznikiem POWER.
- Wybierz żądane brzmienie za pomocą pokrętła VOICE.
Parametry w praktyce
- Moc wyjściowa
- 25W (Champion II 25) lub 50W (Champion II 50) przy obciążeniu 8 Ohm.
- Impedancja wejściowa
- 1M Ohm dla wejścia instrumentalnego zapewnia optymalną współpracę z przetwornikami gitary.
- Wyjście słuchawkowe
- 120mW na kanał; podłączenie słuchawek automatycznie wycisza główny głośnik.
Ilustracje i schematy
- Panel przedni zawiera wszystkie pokrętła regulacji brzmienia, efektów i głośności.
- Panel tylny zawiera gniazdo zasilania, włącznik oraz port USB do aktualizacji.
Zgodność modelu
- Wymagany jest dwuprzyciskowy przełącznik nożny (opcjonalny, PN 0097298000).
- Aktualizacje firmware wymagają kabla USB-C i komputera Mac lub PC.
