Instrukcja obsługi wiertarki udarowej Fieldmann FDV 2001-E / FDV 2002-E
Szybki przewodnik po instrukcji obsługi wiertarki udarowej Fieldmann FDV 2001-E oraz FDV 2002-E. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, regulować obroty, zmieniać tryb wiercenia oraz jak dbać o narzędzie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka udarowa Fieldmann FDV 2001-E/2002-E służy do wiercenia w betonie, cegle, drewnie i metalu. Posiada regulację obrotów oraz przełącznik trybu pracy (wiercenie/udar). str. 8
Najważniejsze czynności
- Wybór trybu wiercenia str. 8
- Wymiana wiertła str. 8
Pierwsze uruchomienie
- Podłączenie i uruchomienie str. 4, 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 810W | Pobór mocy | str. 9 |
| Obroty | 0-3000 ot./min | Prędkość obrotowa | str. 9 |
| Max. średnica wiercenia | 13 mm | Maksymalna średnica wiertła | str. 9 |
Gdzie szukać w PDF
- Opis elementów str. 2
- Dane techniczne str. 9
Spis treści
Najważniejsze informacje z instrukcji
Wiertarka udarowa Fieldmann FDV 2001-E oraz FDV 2002-E jest przeznaczona do wiercenia w betonie, cegle, drewnie, metalu, ceramice i plastiku. Urządzenie posiada funkcję wiercenia z udarem oraz możliwość regulacji obrotów, co pozwala również na wykorzystanie wiertarki do wkręcania śrub. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, używać odpowiednich środków ochrony osobistej (okulary, ochrona słuchu) oraz upewnić się, że napięcie zasilania jest zgodne z parametrami urządzenia.

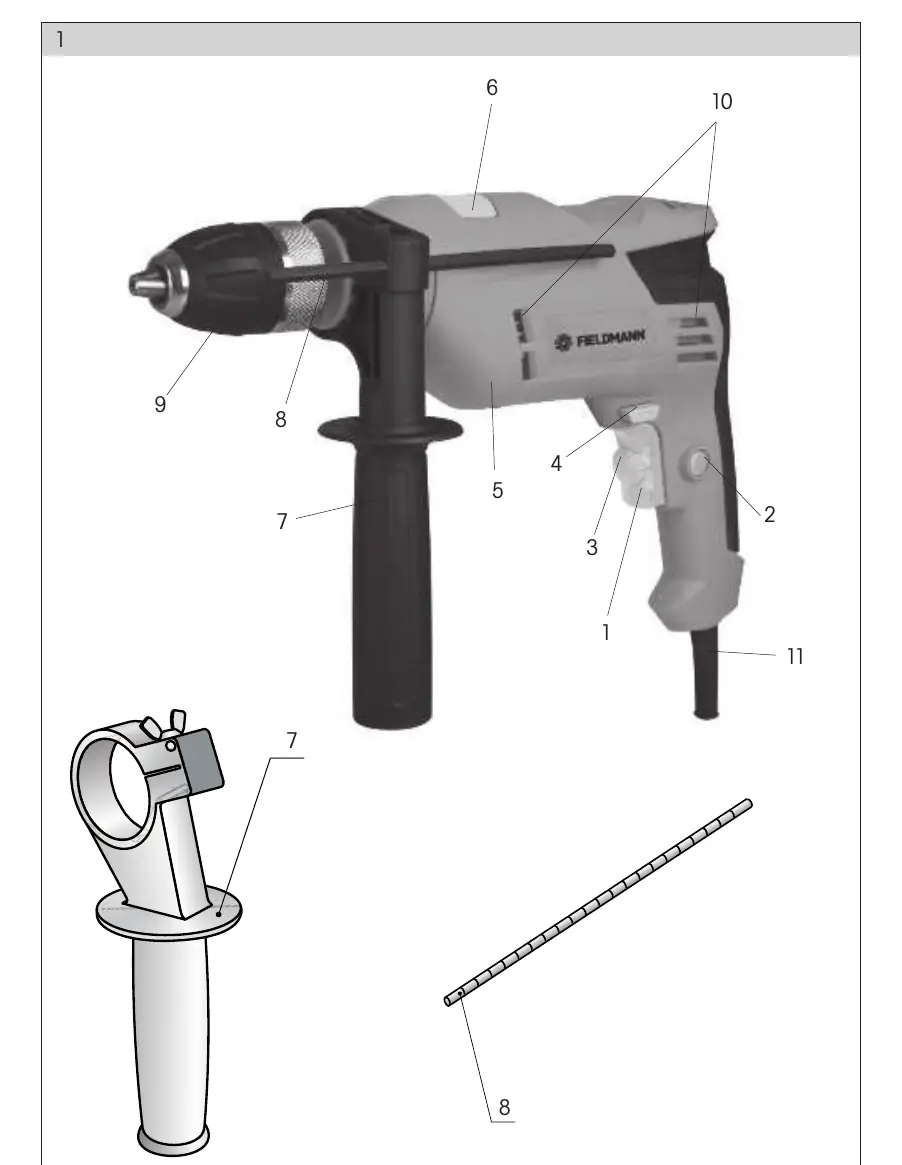

Opis elementów urządzenia
- 1 - Główny włącznik ZAP/VYP
- 2 - Pojistné tlačítko (przycisk blokady włącznika)
- 3 - Otočný volič rychlosti (regulator prędkości)
- 4 - Přepínač směru otáček (przełącznik kierunku obrotów)
- 5 - Korpus wiertarki
- 6 - Přepínání vrtání / příklep (przełącznik trybu wiercenia/udaru)
- 7 - Pomocná rukojeť (uchwyt pomocniczy)
- 8 - Indikátor hloubky vrtání (ogranicznik głębokości)
- 9 - Rychloupínací sklíčidlo (szybkozaciskowy uchwyt wiertarski)
- 10 - Ventilační štěrbiny (otwory wentylacyjne)
- 11 - Kabel zasilający
Obsługa i tryby pracy
Wybór trybu wiercenia: Przełącznik (6) służy do zmiany trybu pracy. Przesunięcie w prawo ustawia wiertarkę w tryb wiercenia (drewno, metal). Przesunięcie w lewo ustawia tryb wiercenia z udarem (beton, cegła).
Regulacja obrotów: Prędkość obrotowa jest regulowana siłą nacisku na główny włącznik (1). Mniejszy nacisk oznacza niższe obroty, co ułatwia precyzyjne rozpoczęcie wiercenia.
Uchwyt wiertarski: Urządzenie wyposażone jest w szybkozaciskowy uchwyt (9), który umożliwia wymianę wierteł bez użycia klucza. Przed wymianą wiertła należy zawsze odłączyć urządzenie od zasilania.
Bezpieczeństwo i konserwacja
Podczas pracy należy unikać przeciążania silnika. W przypadku pracy w miejscach, gdzie mogą znajdować się przewody elektryczne, gazowe lub wodne, należy użyć detektora. Po zakończeniu pracy lub podczas przerw, urządzenie należy odłączyć od zasilania. Wiertarkę należy przechowywać w suchym miejscu, poza zasięgiem dzieci.
Informacje o producencie
Fieldmann
Praktyczna pomoc
Typowe problemy
Silnik zatrzymuje się podczas pracy
Urządzenie jest przeciążone. Zmniejsz nacisk na wiertło i pozwól silnikowi pracować na optymalnych obrotach.
Wiertło nie trzyma się w uchwycie
Upewnij się, że uchwyt szybkozaciskowy jest poprawnie dokręcony. Sprawdź, czy średnica wiertła mieści się w zakresie obsługiwanym przez uchwyt (do 13 mm).
Przed użyciem
- Sprawdź, czy napięcie w sieci (230V) jest zgodne z tabliczką znamionową.
- Upewnij się, że wiertło jest poprawnie zamocowane w uchwycie.
- Sprawdź ustawienie przełącznika trybu pracy (wiercenie/udar).
- Załóż okulary ochronne i ochronniki słuchu.
- Upewnij się, że w miejscu wiercenia nie ma ukrytych przewodów elektrycznych lub rur.
Parametry w praktyce
- Pobór mocy 810W
- Moc silnika urządzenia określająca jego wydajność.
- 0-3000 obr./min
- Zakres regulacji prędkości obrotowej wiertła.
Ilustracje i schematy
- Element 6: Przełącznik trybu pracy (wiercenie zwykłe / udarowe).
- Element 1: Główny włącznik z funkcją regulacji prędkości.
- Element 9: Szybkozaciskowy uchwyt wiertarski.
Zgodność modelu
- Urządzenie przeznaczone do wiercenia w betonie, cegle, drewnie, metalu, ceramice i plastiku.
- Model FDV 2002-E zawiera w zestawie walizkę transportową.
