Instrukcja obsługi głośników Focal Dôme
Kompletny przewodnik użytkownika dla systemu głośników Focal Dôme. Dowiedz się, jak bezpiecznie zamontować, podłączyć i skonfigurować głośniki satelitarne oraz subwoofer, aby uzyskać najlepszą jakość dźwięku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Focal Dôme to system głośników satelitarnych z aktywnym subwooferem. Instrukcja zawiera szczegółowe schematy podłączenia dla systemów 2.0/2.1 i 5.1, instrukcję montażu ściennego oraz opis ustawień subwoofera (Volume, Phase, Crossover, Power). str. 13, 14, 15, 17
Najważniejsze czynności
- Montaż ścienny głośników str. 14
- Podłączenie systemu 5.1 str. 15
Pierwsze uruchomienie
- Ustawienie subwoofera str. 17, 18
Problemy i rozwiązania
Subwoofer nie włącza się
Sprawdź zasilanie, bezpiecznik oraz ustawienie przełącznika Power (On/Auto).
str. 17, 18Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Dôme Sat - Pasmo przenoszenia | 80Hz - 28kHz | Zakres częstotliwości głośnika satelitarnego. | str. 20 |
| Dôme Sub - Pasmo przenoszenia | 39Hz - 170Hz | Zakres częstotliwości subwoofera. | str. 20 |
| Dôme Sub - Moc wzmacniacza | 100W BASH | Moc wbudowanego wzmacniacza subwoofera. | str. 20 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 3, 4, 5, 6
- Montaż i podłączenie str. 13, 14, 15, 16
- Ustawienia subwoofera str. 17, 18
- Specyfikacje techniczne str. 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy systemu głośników Focal Dôme, obejmującego głośniki satelitarne oraz aktywny subwoofer. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu, konfiguracji systemu oraz ustawień dźwięku. Przed przystąpieniem do instalacji należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub uszkodzenia sprzętu.
Montaż i instalacja
Głośniki Focal Dôme można montować na ścianie lub ustawiać na dedykowanych podstawach. Proces montażu ściennego obejmuje:
- Wywiercenie otworów w ścianie zgodnie z szablonem montażowym.
- Zamocowanie wspornika ściennego za pomocą odpowiednich śrub i kołków.
- Zatrzaskowe zamocowanie głośnika na wsporniku.
- Regulację kąta nachylenia głośnika (0°/90°).
Podłączenie systemu
Instrukcja przedstawia schematy podłączenia dla różnych konfiguracji:
- System 2.0/2.1: Podłączenie głośników satelitarnych do wzmacniacza oraz subwoofera.
- System 5.1: Podłączenie głośników satelitarnych (Front, Center, Surround) oraz subwoofera do amplitunera kina domowego.
Podczas podłączania kabli należy pamiętać o zachowaniu odpowiedniej polaryzacji (+/-) oraz przygotowaniu końcówek przewodów (zdjęcie izolacji na ok. 1 cm).

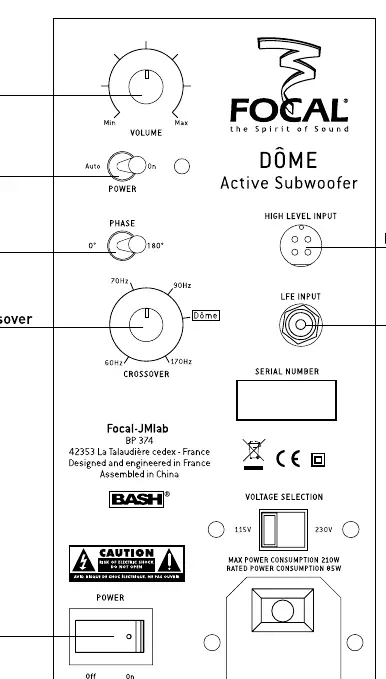

Ustawienia subwoofera
Panel sterowania subwoofera umożliwia precyzyjne dostrojenie dźwięku:
- Volume: Regulacja poziomu głośności subwoofera.
- Power: Przełącznik trybu pracy (On - zawsze włączony, Auto - automatyczne włączanie/wyłączanie po 5 minutach braku sygnału).
- Phase Shift: Przełącznik fazy (0°/180°) dla lepszej integracji z głośnikami satelitarnymi.
- Crossover: Regulacja częstotliwości odcięcia (60Hz - 170Hz). Dla głośników Dôme Sat zaleca się ustawienie w pozycji 'Dôme'.
Konserwacja i bezpieczeństwo
Urządzenie należy czyścić wyłącznie suchą szmatką. Nie należy blokować otworów wentylacyjnych subwoofera ani narażać sprzętu na działanie wody. W przypadku długiej nieobecności zaleca się wyłączenie głównego zasilania.
Informacje o producencie
Focal
Praktyczna pomoc
Typowe problemy
Brak dźwięku z subwoofera
Sprawdź, czy przełącznik zasilania jest w pozycji 'On' lub 'Auto' i czy kabel sygnałowy jest poprawnie podłączony do wejścia LFE lub High Level Input.
Dźwięk jest zniekształcony lub nieharmonijny
Sprawdź ustawienia fazy (Phase Shift) oraz częstotliwości odcięcia (Crossover). Upewnij się, że polaryzacja kabli głośnikowych jest zgodna (+ do +, - do -).
Przed użyciem
- Sprawdź, czy napięcie zasilania w gniazdku jest zgodne z etykietą na urządzeniu.
- Upewnij się, że wszystkie kable są poprawnie podłączone zgodnie ze schematem dla Twojej konfiguracji (2.0/2.1 lub 5.1).
- Przygotuj końcówki kabli głośnikowych, zdejmując izolację na około 1 cm.
- Ustaw przełącznik zasilania subwoofera w odpowiedniej pozycji (On lub Auto).
Parametry w praktyce
- Crossover frequency
- Częstotliwość podziału między subwooferem a głośnikami satelitarnymi. Ustawienie 'Dôme' jest zoptymalizowane dla tych głośników.
Ilustracje i schematy
- Schemat I: Podłączenie systemu 2.0/2.1.
- Schemat J: Podłączenie systemu 5.1.
- Schemat D-H: Instrukcja montażu ściennego głośników satelitarnych.
- Schemat N-O: Opis panelu sterowania subwoofera.
Zgodność modelu
- Subwoofer posiada wbudowany wzmacniacz 100W BASH.
- Głośniki satelitarne Dôme Sat mają impedancję nominalną 8 Ohm.
